СБОРКА
ЧАСТЬ 3

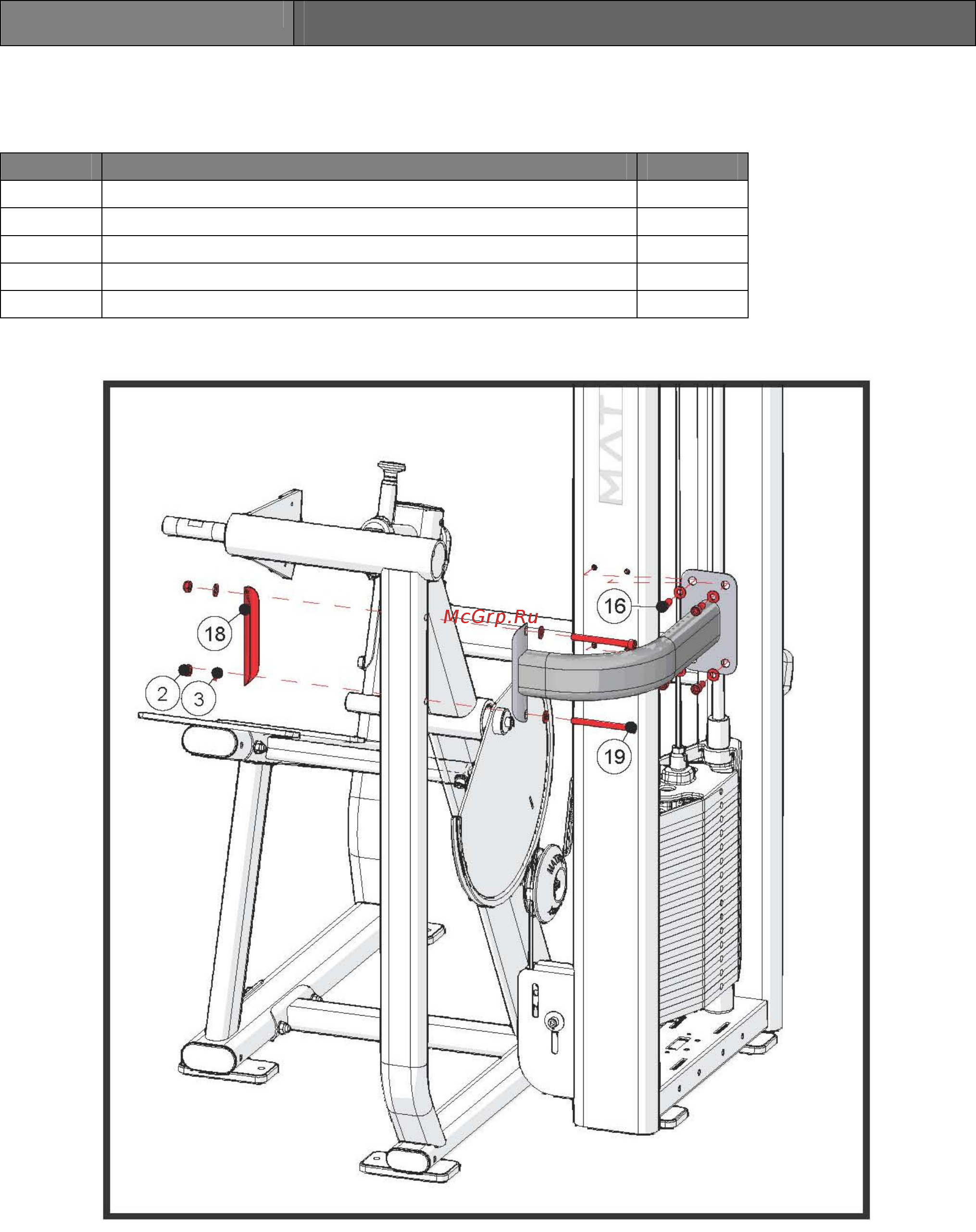

ШАГ 3 КРЕПЛЕНИЕ РАМЫ ВЕСОВЫХ СТЕКОВ И РАМЫ ПОЛЬЗОВАТЕЛЯ
№ Описание Кол-во
2 Гайка М10 2
3 Шайба М10 8
16 Болт М10*20L 4
18 Пластина 1
19 Болт М10*100L 2
10
