Ермак Stoker 170 Aqua-C [15/24] Рисунок 6 схема системы отопления с естественной циркуляцией теплоносителя

-15-

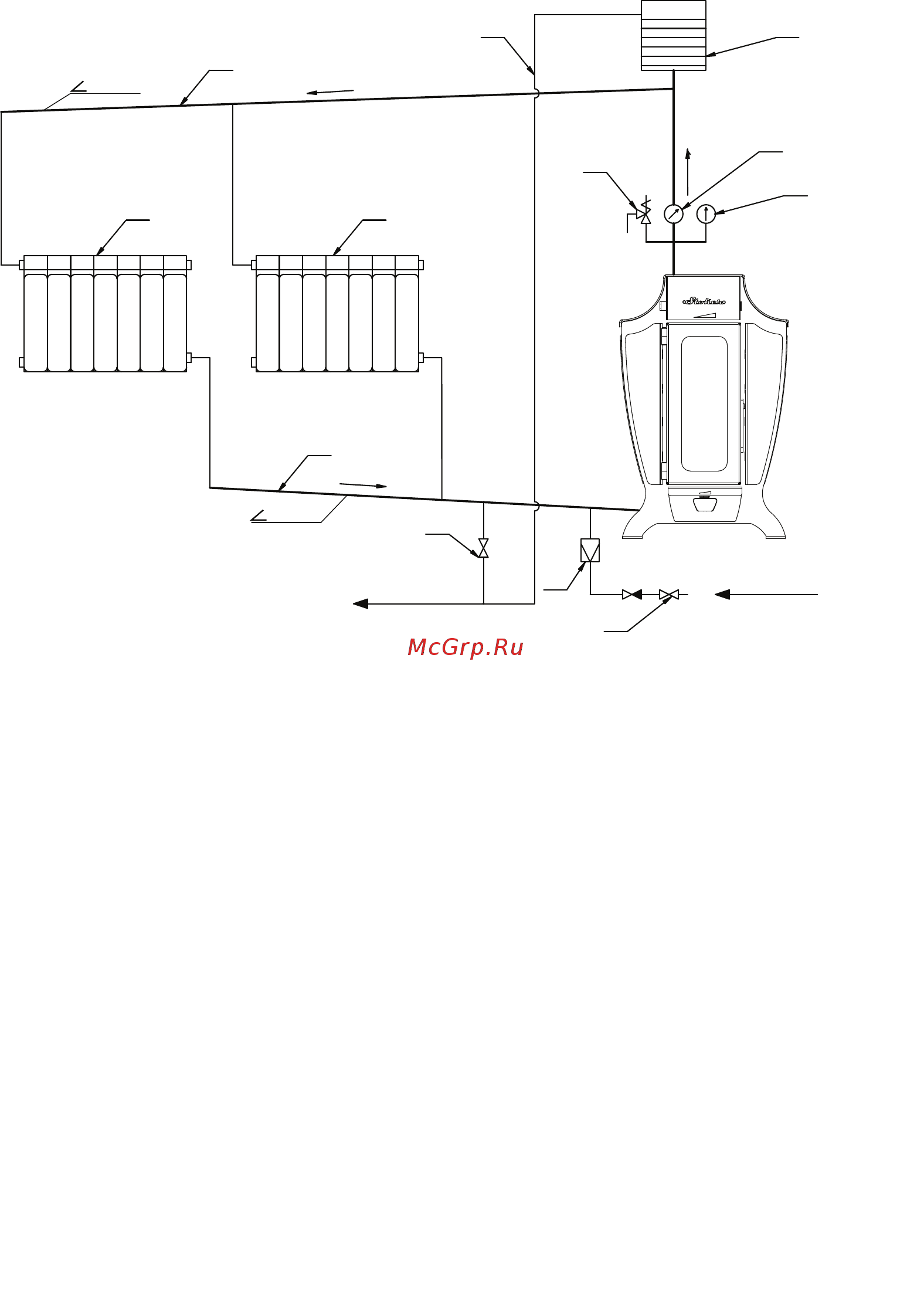

Рисунок-6. Схема системы отопления с естественной циркуляцией теплоносителя.

Открытый расширительный бак устанавливается на подающей трубе в наиболее вы-

сокой точке. В этом случае он еще выполняет функцию воздухоотводчика.

Внимание! Располагая расширительный бак в холодном помещении (чердак и т.п.) необходи-

мо принять меры для устранения возможности замерзания теплоносителя.

Вода на заполнение

системы

Слив

1:100

1. Труба на подающем трубопроводе Ду 32;

2. Отопительная батарея;

3. Расширительный бак;

4. Труба перелива;

5. Труба на обратном трубопроводе Ду 32;

6. Вентиль слива;

7. Вентиль холодной воды на заполнение

системы;

8. Редукционный и обратный клапана для

заполнения системы;

9. Предохранительный клапан;

10. Термометр;

11. Манометр.
