-6-

5. УСТРОЙСТВО ПЕЧИ ОТОПИТЕЛЬНОЙ С ВОДЯНЫМ КОНТУРОМ

Конструкция печи (рисунок-2) обеспечивает нагрев теплоносителей (жидкость, воз-

дух) за счет тепловой энергии, высвобождаемой при сжигании топлива. Температура

теплого воздуха и жидкого теплоносителя зависит от интенсивности горения топлива

- этот процесс управляется подачей воздуха в топку.

Грубая регулировка осуществляется выдвижением (прикрытием) зольника-совка

(8) и настройки тяги шибером дымохода (6).

Тонкая регулировка подачи воздуха в печь достигается микрошиберами, один

встроен в верхнюю часть корпуса печи (7), а второй (9) в зольник-совок.

Для эффективной работы оборудования предусмотрено три режима работы (табли-

ца -2). Подбор оптимальных настроек и режима использования индивидуален для каж-

дого конкретного случая и зависит многих факторов, поэтому приведенные режимы

работы являются рекомендованными.

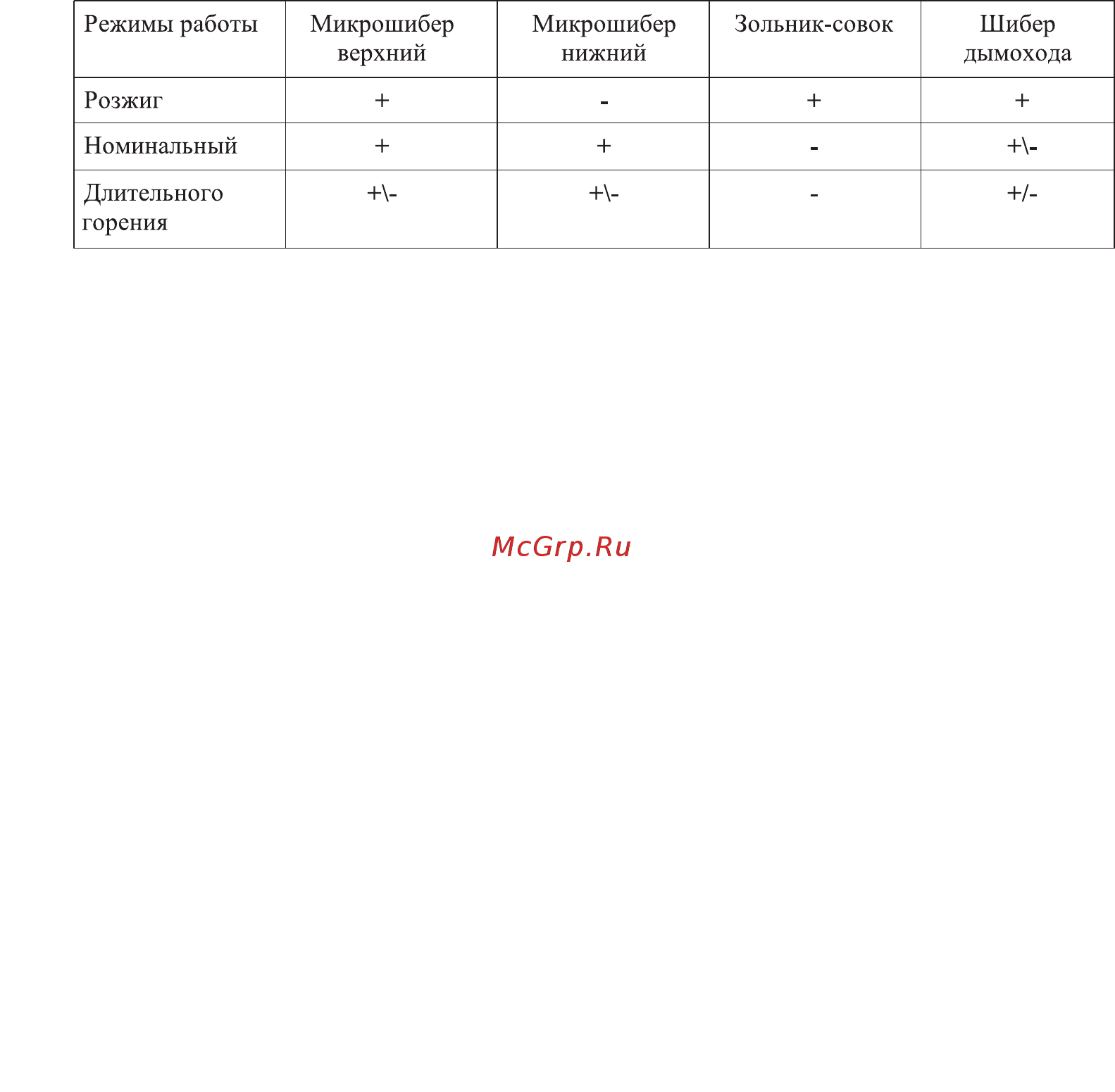

Таблица-2. Режимы работы печи

“+” - открыто, “-” - закрыто, “+/-” - прикрыто

Основой печи является корпус, представляющий собой сварную конструкцию.

Дверка с жаростойким стеклом (1) — герметичная с механизмом надежного за-

пинания и с жаростойким стеклом увеличенного размера, создает эффект камина и

позволяет любоваться игрой пламени.

Топка печи (2) вместительная и позволяет сформировать объемную закладку дров,

тем самым увеличить время работы в режиме длительного горения. Её размер обеспе-

чивает возможность закладки крупно наколотых дров от колосника до аэродинамиче-

ского выступа.

Аэродинамический выступ (3) формирует систему газоходов (4) и рубашку тепло-

носителя большой площади в зоне максимальной температуры пламени.

Трубчатый электронагреватель (опция) (5) — монтируется в водяную рубашку

аэродинамического выступа и предназначен для поддержания номинальной темпера-

туры жидкого теплоносителя.

Шибер (6) — позволяет регулировать разряжение в камере сгорания печи и разме-

щен в съемном патрубке дымохода (11), предназначенного для отвода уходящих газов.

Микрошибер (7) встроенный в корпус печи, необходим для подачи воздуха в верх-

нюю зону загрузочной дверцы и обеспечивает чистоту стекла.

Зольник-совок (8) с микрошибером — позволяет удалять золу, просыпавшуюся

через щели колосника (10) и регулировать подачу воздуха в камеру сгорания. Встро-

енный в него микрошибер (9) осуществляет тонкую регулировку подачи воздуха в

режиме длительного горения.

Колосник (10) имеет функцию зольной защиты формирует создание высокотемпе-
