Ермак Термо 350-АКВА [4/19] Страница 4
![Ермак Термо 350-АКВА [4/19] Страница 4](/views2/1380202/page4/bg4.png)

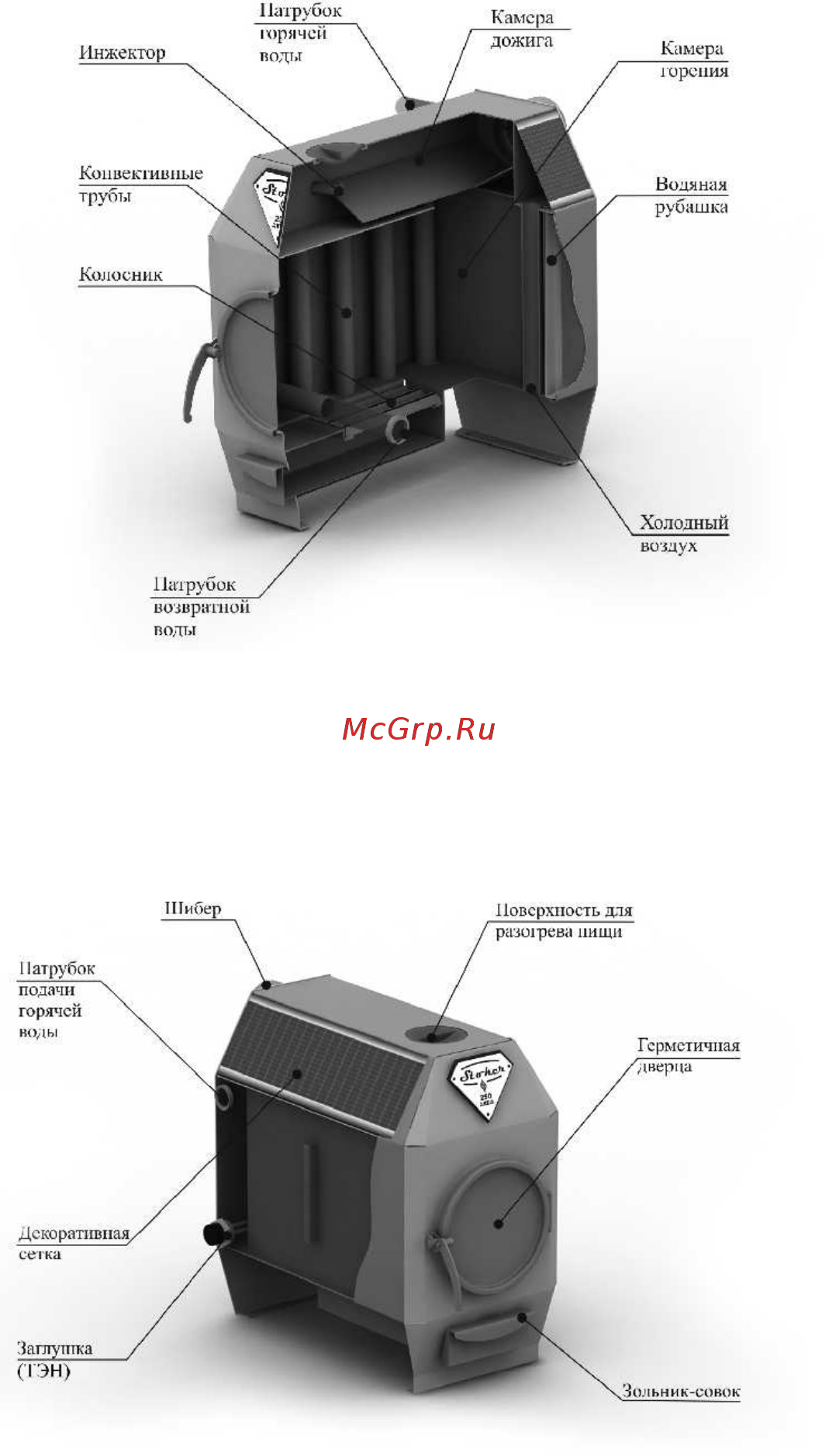

Ðèñóíîê-1. Ïå÷è äëèòåëüíîãî ãîðåíèÿ ñ âîäÿíûì êîíòóðîì.
Ïå÷ü ðàáîòàåò ïî ïðèíöèïó ãàçîãåíåðàòîðà. Ãàçû, âûäåëÿþùèåñÿ ïðè ñãîðàíèè
òâåðäîãî òîïëèâà, ïîïàäàþò â êàìåðó äîæèãà, â êîòîðîé ïðè ïîìîùè ïîäîãðåòîãî
âîçäóõà, ïîñòóïàþùåãî ÷åðåç èíæåêòîðíûå òðóáêè, äîãîðàþò. Áëàãîäàðÿ ýòîìó
äîñòèãàåòñÿ ìàêñèìàëüíî ïîëíîå ñãîðàíèå òîïëèâà è ðåçêî óâåëè÷èâàåòñÿ ÊÏÄ.
Ðèñóíîê-2. Ïå÷è äëèòåëüíîãî ãîðåíèÿ ñ âîäÿíûì êîíòóðîì.
 êîíñòðóêöèè ïå÷è çàëîæåíà âîçìîæíîñòü óñòàíîâêè ýëåêòðè÷åñêîãî ÒÝÍà
(ïîäîãðåâàòåëÿ). Äëÿ ýòîãî â íèæíåé ÷àñòè, íà áîêîâîé ïîâåðõíîñòè ó çàäíåé ñòåíêè
ðàñïîëîæåíà ðåçüáîâàÿ ìóôòà ñ çàãëóøêîé è áîëòîì çàçåìëåíèÿ. Äëÿ óñòàíîâêè
- 4 -
Содержание
- Длительного горения с водяным контуром 1
- Паспорт 1
- Печи отопительные 1
- Руководство по эксплуатации 1
- Страница 1 1
- Внимание 2
- Страница 2 2
- Страница 3 3
- Страница 4 4
- Страница 5 5
- Мах 6
- Страница 6 6
- Таблица 1 технические характеристики 6
- Страница 7 7
- В соответствует толщине модуля дымохода 8
- Рисунок 3 установка отопительной печи 8
- Страница 8 8
- Страница 9 9
- Страница 10 10
- Страница 11 11
- Страница 12 12
- Страница 13 13
- Страница 14 14
- Страница 15 15
- Страница 16 16
- Страница 18 17
- Страница 19 18
- Страница 20 19
Похожие устройства
- Ермак Stoker «Садовый» ОВ/ЧП/С (Т) Инструкция по эксплуатации
- Ермак Stoker Soffit 7 Инструкция по эксплуатации
- Ермак Stoker Grant 7 Инструкция по эксплуатации
- Stoker АОТВ 8-Э Инструкция по эксплуатации
- Stoker АОТВ 12-Э Инструкция по эксплуатации
- Stoker АОТВ 16-Э Инструкция по эксплуатации
- Stoker АОТВ 20-Э Инструкция по эксплуатации
- Stoker Aqua 12-П/Э Инструкция по эксплуатации
- Stoker Aqua 14-Э Инструкция по эксплуатации
- Stoker Aqua 16-П/Э Инструкция по эксплуатации
- Stoker Aqua 18-П/Э Инструкция по эксплуатации
- Stoker Aqua 12-Э Инструкция по эксплуатации
- Stoker Pro 20-Э Инструкция по эксплуатации
- Stoker Pro 25-Э Инструкция по эксплуатации
- Stoker Pro 32-Э Инструкция по эксплуатации
- Nilfisk GD 10 Инструкция по эксплуатации
- Nilfisk GD 5 FLY Инструкция по эксплуатации
- Nord F 70 W Инструкция по эксплуатации
- Nord F 70 S Инструкция по эксплуатации
- Nord F 70 IX Инструкция по эксплуатации
Рисунок 1 Печи длительного горения с водяным контуром Печь работает по принципу газогенератора Газы выделяющиеся при сгорании твердого топлива попадают в камеру дожита в которой при помощи подогретого воздуха поступающего через инжекторные трубки догорают Благодаря этому достигается максимально полное сгорание топлива и резко увеличивается КПД Рисунок 2 Печи длительного горения с водяным контуром В конструкции печи заложена возможность установки электрического ТЭНа подогревателя Для этого в нижней части на боковой поверхности у задней стенки расположена резьбовая муфта с заглушкой и болтом заземления Для установки 4
