-10-

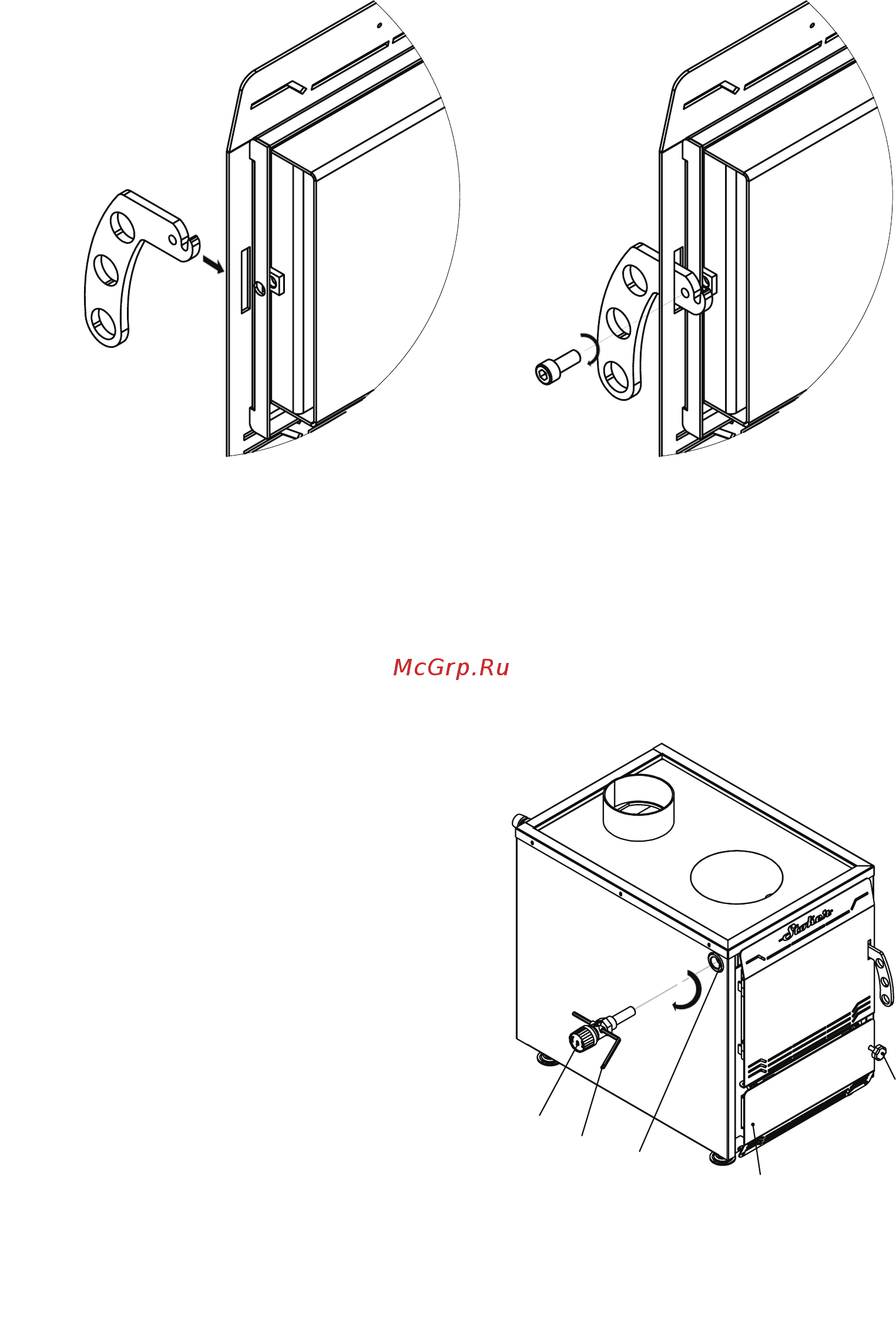

Рисунок-4. Установка ручки загрузочной дверцы

6.2 Установка регулятора тяги

При необходимости установите регулятор тяги (терморегулятор) в специальный

резьбовой фланец или заглушите его сантехнической заглушкой G-¾ с уплотнением.

Регулятор тяги поз.1 (рисунок - 5.1) устанавливается на твердотопливных котлах.

Он регулирует доступ воздуха в камеру сгорания и, соответственно, температуру те-

плоносителя в подающем трубопроводе путем открытия или закрытия заслонки золь-

ника поз. 4.

Для установки регулятора тяги необхо-

димо вкрутить его с уплотнением в резь-

бовой фланец поз.2 так, чтобы достичь хо-

рошей герметичности и верной установки.

Регулятор должен быть установлен так,

чтобы выступающая стрелка была в верх-

ней позиции. Установите градуированную

шкалу ручки на среднее значение области

регулировки, которую вы хотите задать

(50°С). Закрепите рычаг терморегулятора

поз.3 в горизонтальной плоскости, выста-

вив крепежную часть рычага по середи-

не в корпусе регулятора тяги. Полностью

выкрутите регулировочный винт подачи

воздуха поз.5 и затопите котёл, с открытой

вручную заслонкой зольника поз. 4. Ког-

да температура теплоносителя (показания

термометра на выходе из котла) уравняется

с заданным значением, установленным на

Рисунок - 5.1. Установка регулятора тяги
