-9-

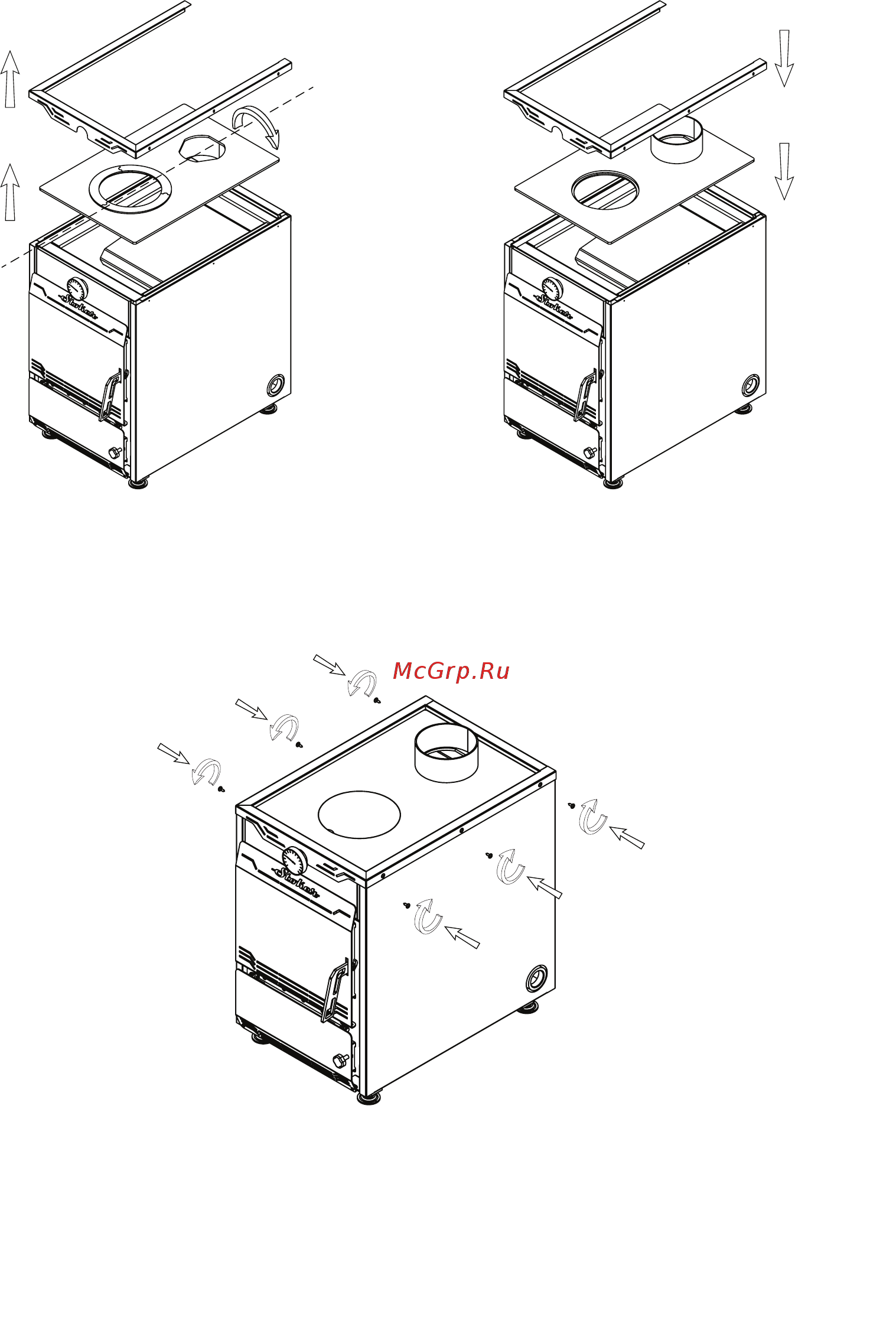

Рисунок-3 Установка варочной плиты в рабочее положение

Смонтируйте ручку загрузочной дверки на свое место, для чего необходимо, вста-

вить крюк в прорезь кожуха дверки и закрутить винт в резьбовое соединение втулки с

зазором до 1мм (рисунок-4).

180°

Снять рамку, поднять варочную пли-

ту и перевернуть ее на 180°. Для котлов

моделей Stoker Aqua 12-П/Э, 12-П/Э «У»,

аэродинамический выступ которых со-

стоит из труб, поправить рассекатель.

Аккуратно установить на прежнее ме-

сто варочную плиту и приложить рамку.

Закрепить установленную рамку с помощью 6 винтов.
