Prology HDTV-808S [5/12] Элементы управления и их функции
![Prology HDTV-808S [5/12] Элементы управления и их функции](/views2/1038026/page5/bg5.png)
Prology HDTV-808S © Saturn Marketing, Ltd. 5

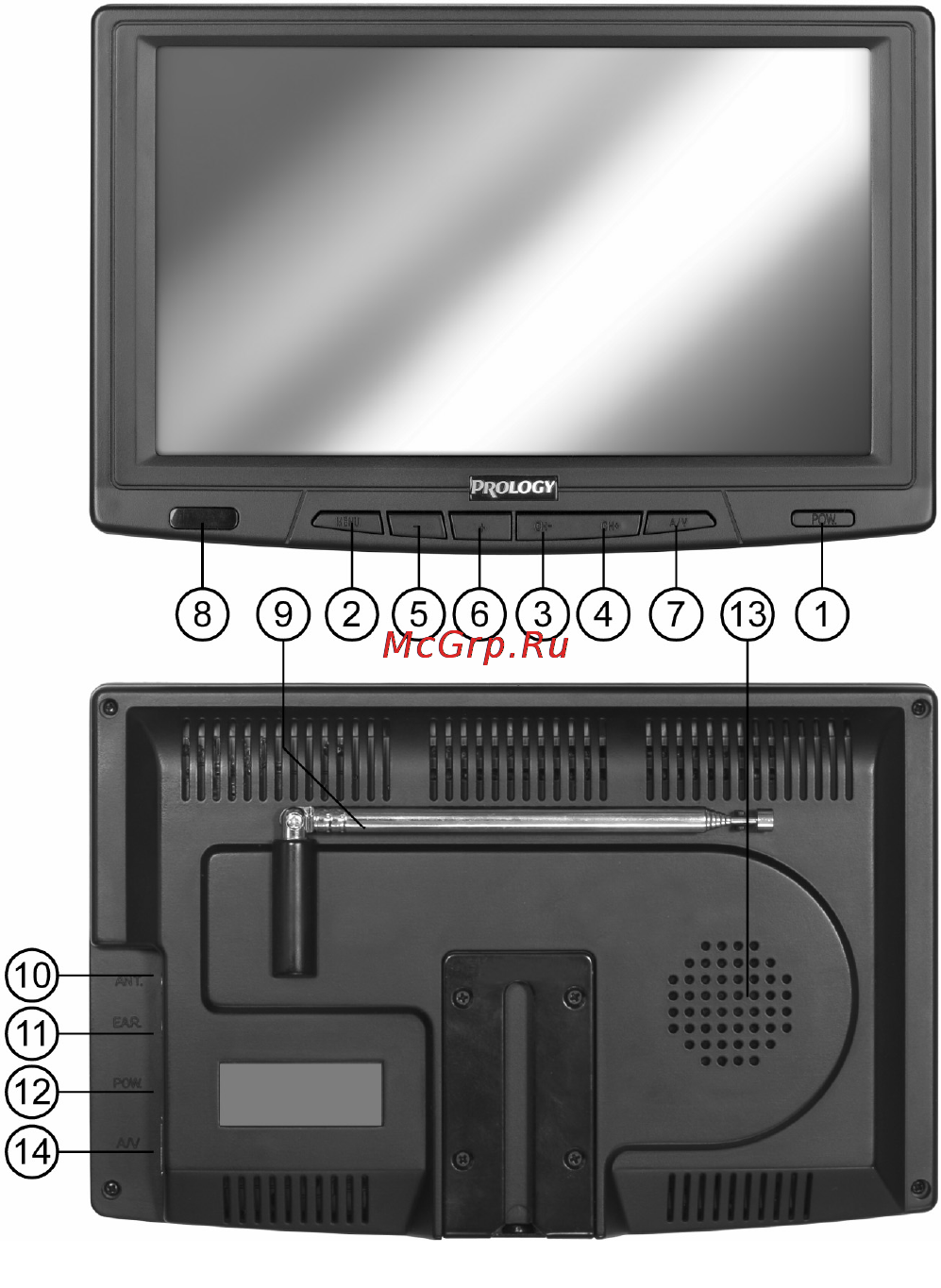

Рис. 1
Элементы управления и их функции
Внешний вид телевизора, расположение элементов управления на телевизоре и на пульте дистанцион-
ного управления показаны на рис. 1, 2.
Элементы управления на телевизоре
1. Кнопка включения / вы-
ключения телевизора
"POW."
2. Кнопка получения дос-
тупа к экранному меню
"MENU"
3. Кнопка "CH–" для пере-
ключения на предыду-
щий канал и для пере-
хода
к следующей функ-
ции экранного меню.
4. Кнопка "CH+" для пере-
ключения на следующий
канал и для перехода к
предыдущей функции
экранного меню.
5. Кнопка понижения уров-
ня громкости "–", в ре-
жиме экранного меню –
кнопка уменьшения вы-
бранного параметра.
6. Кнопка повышения
уровня громкости "+", в
режиме экранного меню
– кнопка увеличения
вы-
бранного параметра.
7. Кнопка "A/V" переключе-
ния видеовходов.
8. Приемник сигналов дис-
танционного управле-
ния.
9. Выдвижная телескопи-
ческая антенна.
10. Разъем "ANT." для под-
ключения внешней ан-
тенны. В комплект вхо-
дит переходник с разъе-
ма "миниджек" на стан-
дартный антенный разъ-
ем. Используйте данный
переходник по мере необходимости.
11. Разъем
"EAR." для подключения дополнительных наушников. Для прослушивания звукового сопро-
вождения через дополнительные наушники необходимо штекер наушников вставить в данное гнездо.
При этом встроенный громкоговоритель телевизора отключается. Чтобы громкоговоритель телеви-
зора опять включился, необходимо вынуть штекер наушников из телевизора.
12. Разъем "POW."для подключения кабеля питания.
13. Встроенный динамик.
14. Разъем "A/V" аудио
/видео входа, дополнительного питания. К данному разъему можно подключить
имеющийся в комплекте кабель со стандартными разъемами типа RCA и разъемом питания:
RCA-разъем желтого цвета вход видео №1
RCA-разъем красного цвета вход видео №2
RCA-разъем белого цвета вход звука
Разъем питания 12 В внешний контакт - отрицательная полярность
внутренний контакт - положительная полярность
