14
натяжение приводных ремней (102). Ослабьте два
установочных болта (103). Переустановите два при-
водных ремня (102) на шкиве двигателя и шкиве
шпинделя (101) в необходимое положение. Вилку (104)
установите и закрепите в соответствии с положением
ремней (102). Это необходимо для считывания датчи-
ком (105) и индикации на щитке выключателей (22)
установленной частоты вращения пильного диска (9),
Рис. 22; 26.
9.4.5. Натяните и надёжно закрепите приводные ремни (102).
Помните, чрезмерное натяжение ремней приводит к их
преждевременному выходу из строя, Рис. 26.
9.4.6. Произведите подготовительные настройки, опи-
санные выше. В тех случаях, когда подача заготовки
производится вручную, используйте толкатели. Пода-
вайте заготовку с равномерной скоростью. Любая
остановка заготовки образует неровность или ступень
на обработанной поверхности заготовки.
9.4.7. При выполнении любого пиления закрепляйте
заготовку прижимными устройствами.
ВНИМАНИЕ! не включайте и не выключайте станок при
не отведённой от режущего инструмента заготовке.
10. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Предупреждение: для собственной безопасности
необходимо выключить станок и отключить вилку
из электрической розетки перед выполнением об-
служивания станка.
10.1. Обслуживание
10.1.1. Содержите станок и рабочее место в чистоте.
Не допускайте накапливание пыли, опилок и посторон-
них предметов на станке и внутри корпуса. Освобож-
дайте все трущиеся узлы и детали от пыли, опилок и
посторонних предметов. Периодически очищайте ста-
нок сжатым воздухом.
10.1.2. Заменяйте изношенные детали по мере необ-
ходимости. Электрические шнуры в случае износа, по-
вреждения следует заменять немедленно в условиях
сервисного центра.
10.1.3. Станок всегда необходимо проверять перед
работой. Все неисправности должны быть устранены и
регулировки выполнены. Проверьте плавность работы
всех деталей.
10.1.4. После окончания работы удалите опилки со
станка и тщательно очистите все поверхности. Рабо-
чие поверхности должны быть сухими, слегка смазан-
ными маслом.
10.1.5. Останавливайте станок, проверяйте состояние
крепления и положения всех сопрягаемых деталей,
узлов и механизмов станка после 50 часов наработки.
10.1.6. При консервации станка для смазки поверхно-
стей применяйте машинное масло. Для смазки ходо-
вых винтов применяйте густую смазку типа ЛИТОЛ.
Перед началом работы удаляйте консервирующую
смазку т.к. налипшие опилки могут стать причиной по-
ломки узлов и деталей станка. Систематически проти-
райте рабочие столы, удаляйте с их поверхностей
остатки древесной смолы.
10.1.7. После 10-ти часовой наработки проверьте
натяжение приводных ремней – новые ремни в первые
часы наработки склонны к небольшому растягиванию.
Приводные ремни следует менять, когда их натяжение
не помогает предотвращать проскальзывание на шки-
вах – артикулы для заказа: 56907; 56908.
11. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И МЕТОДЫ ИХ УСТРАНЕНИЯ
Главным в получении оптимальных результатов при использовании шлифовального станка является
правильная регулировка. При проверке регулировок и установок обратите внимание на то, что если вы меняете
одну регулировку, она часто оказывает влияние на другие регулировки. Лучше всего проверить все регулировки
во время устранения неисправности.
Неисправность
Возможная причина
Действия по устранению
1. Двигатель не запускается
1. Нет напряжения в сети питания
1. Проверьте наличие напряжения в сети
2. Проверьте магнитный пускатель
3. Обратитесь в специализированную
мастерскую для ремонта.
2. Двигатель запускается, но
шпиндель не вращаются
Ослаблено натяжение приводных ремней
или обрыв ремней
Проверьте состояние натяжных ремней
3. Шпиндель рабочего
инструмента вращается в
противоположную сторону
Вал двигателя вращается в
противоположную сторону. Станок
подключен к источнику питания с другой
разводкой фаз.
Обратитесь к квалифицированному электрику.
4. Двигатель не развивает
полную скорость и не
работает на полную
мощность
1. Низкое напряжение
1. Проверьте напряжение в сети
2. Проверьте напряжение в сети
3. Обратитесь в специализированную
мастерскую для ремонта.
4. Замените шнур более коротким, убедитесь,
что он отвечает требованиям п.5.2
5. Двигатель перегревается,
останавливается, размыкает
прерыватели теплового реле
1. Двигатель перегружен, большая
скорость обработки
1. Уменьшите нагрузку обработки
2. Обратитесь в специализированную
мастерскую для ремонта
6. Заготовка подгорает во
время обработки
Тупая режущая кромка инструмента
Заточите или замените режущий инструмент
7
пониженном напряжении питания (возможно, вслед-
ствие недостаточного сечения подводящих проводов).
Поэтому всегда с помощью квалифицированного элек-
трика проверяйте все разъёмы, рабочее напряжение и
потребляемый ток.
5.2.4. При большой длине и малом поперечном сечении
подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит
к проблемам с двигателем. Поэтому для нормального
функционирования этого станка необходимо достаточное
поперечное сечение подводящих проводов.
Приведённые в таблице данные о длине подводящих
проводов относятся к расстоянию между распредели-
тельным щитом, к которому подсоединен станок и вил-
кой штепсельного разъёма станка. При этом, не имеет
значения, осуществляется подвод электроэнергии к
станку через стационарные подводящие провода, че-
рез удлинительный кабель или через комбинацию ста-
ционарных и удлинительных кабелей. Удлинительный
провод должен иметь на одном конце вилку с зазем-
ляющим контактом, а на другом – розетку, совмести-
мую с вилкой Вашего станка.
Предупреждение: Станок должен быть заземлен.
Длина подводящих проводов
До 15м
Необходимое поперечное сечение медных проводов
1,5 мм
2

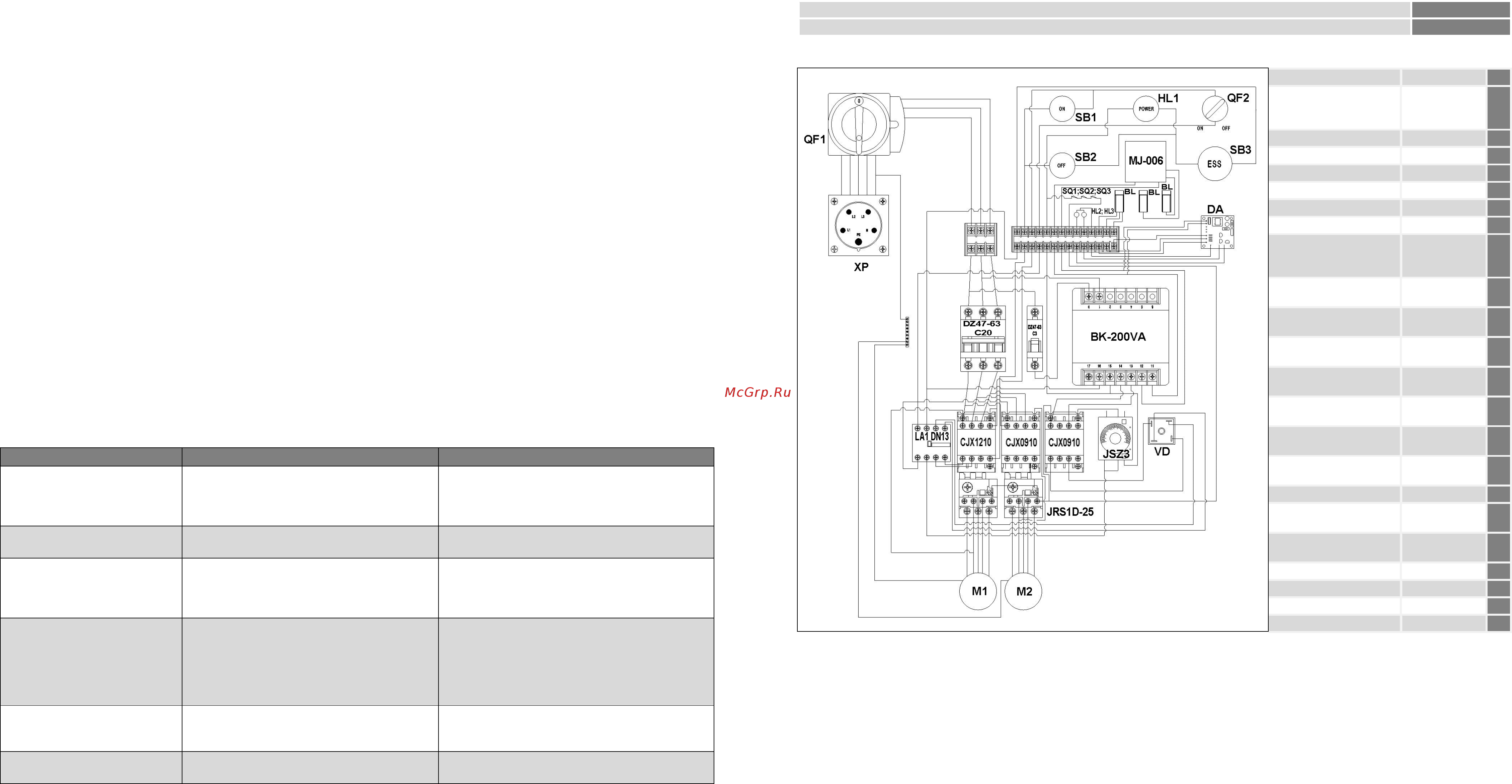

5.3. Электрическая схема
Трансформатор
BK-200VA
1
Разъем
электрический
3P+N+E (380в)
XP
1
Кнопка ВКЛ
SB1
1
Кнопка ВЫКЛ
SB2
1
Кнопка СТОП
SB3
1
Переключатель
QF2
1
Индикатор световой
HL1
1
Индикатор световой
HL2; HL3
2
Цифровой
электрический
индикатор
MJ-006
1
Выключатель
(концевой)
SQ1; SQ2;
SQ3
3
Переключатель
пакетный (главный)
QF1
1
Электродвигатель
(4000Вт)
M1
1
Электродвигатель
(750Вт)
M2
1
Контактор
электромагнитный
CJX1210
1
Контактор
электромагнитный
CJX0910
2
Контактная
приставка
LA1 DN13
1
Тепловое реле
JRS1D-25
2
Выключатель
автоматический
DZ47-63 С20
1
Выключатель
автоматический
DZ47-63 С3
1
Реле времени
JSZ3
1
Датчик
BL
3
Плата датчика
DA
1
Диодный мост
VD
1
6. РАСПАКОВКА
6.1. Откройте коробку, извлеките станок и все комплек-
тующие детали.
6.2. Проверьте комплектность станка согласно разделу 3.
ВНИМАНИЕ: На некоторые детали нанесено защитное
покрытие. Для обеспечения правильной сборки и ра-
боты снимите защитное покрытие уайт-спиритом с по-
мощью мягкой салфетки. Растворители могут повре-
дить поверхность. Для очистки окрашенных, пластмас-
совых и резиновых деталей используйте мыло и воду.
Тщательно протрите все детали чистой сухой салфет-
кой и слегка смажьте жидким маслом все обработан-
ные поверхности.
6.3. При монтаже и перемещении станка необходимо
использовать грузоподъёмные механизмы вилочного
типа (например гидравлическая тележка «рохля») гру-
зоподъемностью не менее 750 кг.
