7. УСТРОЙСТВО СТАНКА

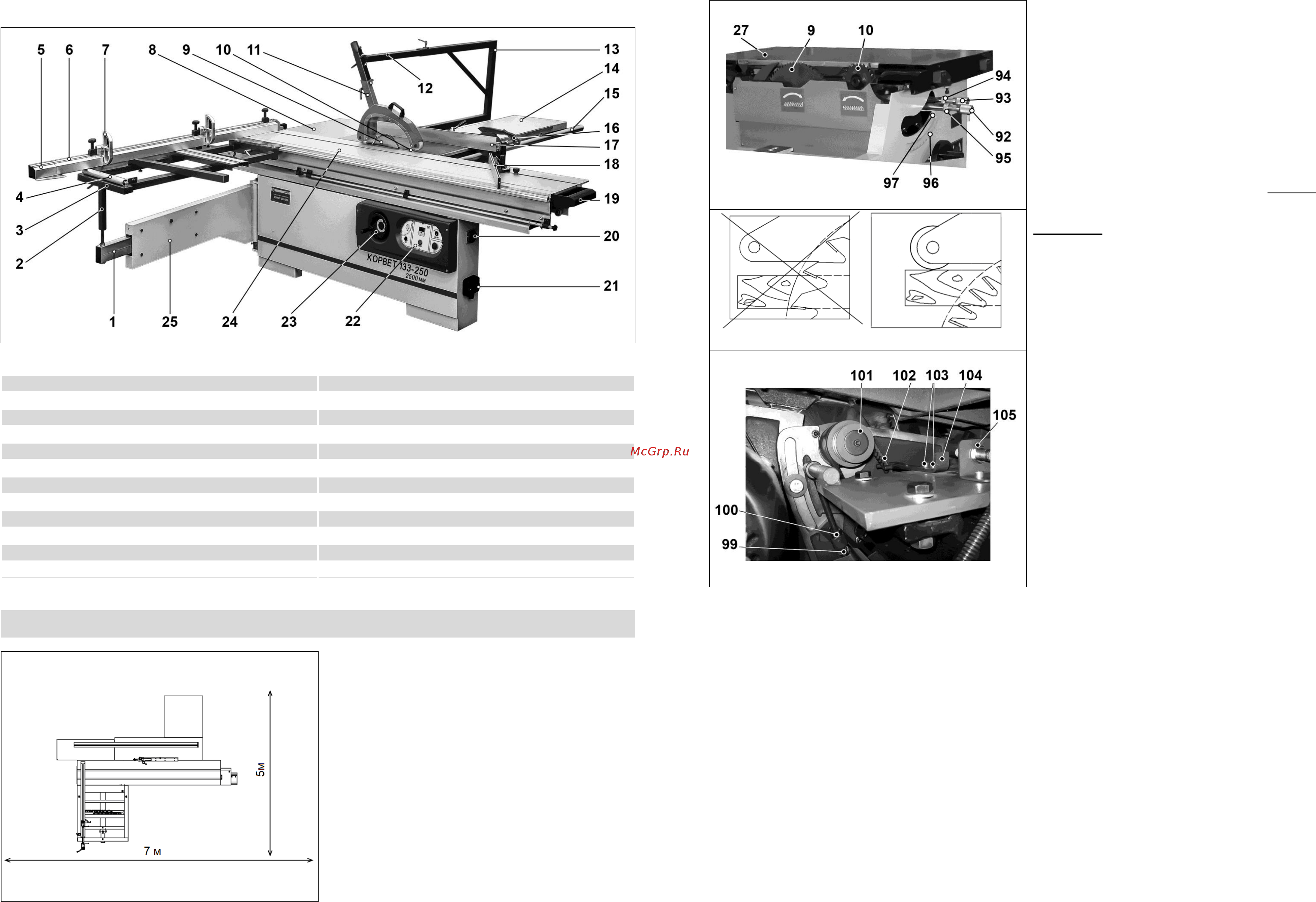

7.1. Станок состоит из следующих сборочных единиц и деталей (Рис. 2, 3)

Рис. 3

1. Опора подвижная

14. Удлинитель стола (задний)

2. Стойка опорная

15. Штанга направляющая

3. Стол каретки

16. Толкатель

4. Ролик опорный

17. Планка направляющая

5. Удлинитель фронтального упора

18. Упор угловой

6. Упор фронтальный

19. Ручка каретки

7. Упор перекидной

20. Выключатель сетевой

8. Удлинитель стола

21. Ввод электрический

9. Диск пильный

22. Щиток выключателей

10. Диск подрезной

23. Маховик подъёма пильного диска

11. Кожух защитный

24. Каретка

12. Штанга

25. Консоль

13. Кронштейн

8. СБОРКА

ВНИМАНИЕ! НЕ ПЫТАЙТЕСЬ ЭКСПЛУАТИРОВАТЬ СТАНОК ДО ОКОНЧАНИЯ МОНТАЖНЫХ

РАБОТ И ВСЕХ ПРЕДВАРИТЕЛЬНЫХ ПРОВЕРОК В СООТВЕТСТВИИ С ДАННЫМ РУКОВОДСТВОМ

Рис. 4

8.1. Монтаж станка, Рис. 4

8.1.1.При выборе места для установки станка убеди-

тесь, что помещение достаточно освещено, и оператор

не будет работать в собственной тени, что с каждой

стороны станка достаточно места для работы и обслу-

живания. Для установки станка необходимо место в

помещении не менее 7м×5м. Также учитывайте длину

и ширину планируемой заготовки.

8.1.2. Устанавливайте станок на прочной, ровной, го-

ризонтальной поверхности пола с учётом веса станка и

обрабатываемой заготовки. Для обеспечения большей

устойчивости ножки основания станка через отверстия

крепления к поддону закрепите на поверхности пола

анкерным соединением.

8.2. Установка каретки, Рис. 5÷8

Внимание: некоторые узлы и детали имеют боль-

шие габариты и вес, поэтому монтаж и сборку

Рис. 24

9.2.7. При поперечном (прямом или косом) пилении

заготовку необходимо плотно прижать к установлен-

ному в необходимом положении фронтальному упору

(6) или угловому упору (18) и надёжно закрепить.

9.2.8. Для выполнения наклонного пиления вращением

ручки (91) наклоните пильный диск (9) на требуемый

угол по шкале (96) и указателю (97) или по цифровому

индикатору (89). Цифровой электрический индикатор

(89) показывает значение угла наклона пильных дисков

(9 и 10) только при включенном станке – изменяйте

угол наклона пильных дисков маховиком (23) при

включенном переключателем (20) станке.

9.2.9. Скорость подачи и усилие резания (пиления) вы-

полняются ручным усилием оператора. Помните, что

усилие резания заготовки из дуба в 2 раза, а берёзы -

в 1,5 раза больше чем у сосны.

Внимание: При выполнении ответственных операций

выполните настройки на станке по шкалам, индикатору

и линейкам, после чего на обрезке используемой заго-

товки произведите пробную обработку, произведите

инструментальное измерение результатов обработки,

при необходимости выполните корректировку настрой-

ки станка.

9.3. Пиление с подрезным диском, Рис. 3; 18; 19; 24; 25

9.3.1. Для пиления с подрезным диском (10) ослабьте

положение рифленой гайки (96). Вращая ручку (92),

поднимите подрезной диск (10).

Внимание: правильная установка направления

зубьев и направления вращения пильных дисков

навстречу друг другу. Пильные диски вращаются в

противоположные стороны.

9.3.2. Установите вылет подрезного пильного диска

(10) выше поверхности рабочего стола (27) примерно

на 1,5 мм.

Профиль запила подрезным диском (10) имеет трапе-

циевидную форму, поэтому высота установки подрез-

ного пильного диска определяется опытным путём.

9.3.3. Для продольной регулировки положения подрез-

ного пильного диска (10) относительно линии пиления

пильного диска (9) ослабьте положение рифленой гай-

ки (94). Вращая ручку (93), выполните регулировку по-

ложения подрезного пильного диска (10). Данная регу-

лировка производится несколькими этапами с после-

дующим пробным пилением, поэтому на каждом этапе

регулировки обязательно рифленой гайки (94) закреп-

ляйте положение подрезного пильного диска (10).

9.3.4. Процесс пиления заготовок и настройка станка с

подрезным диском производится также как обычное

пиление.

9.4. Общие указания

9.4.1. К работе со станком допускаются подготовленные

и имеющие опыт работы с деревообрабатывающими

станками операторы. Приступая к выполнению

намеченной операции на станке, необходимо изучить

руководство по эксплуатации и устройство станка, чётко

знать назначение каждого органа управления станком.

9.4.2. Перед выполнением намеченной операции

необходимо изучить методы и режимы предполагае-

мой обработки, получить информацию в соответству-

ющих учебных пособиях или у квалифицированного

специалиста.

9.4.3. Подрезной диск (10) вращается с неизменной

частотой вращения 4000 об/мин.

9.4.4. Для изменения частоты вращения пильного дис-

ка (9) регулировочными гайками (99; 100) ослабьте

Рис. 25

Рис. 26

9.2.1. При пилении с одним пильным диском (9) под-

резной диск (10) должен быть демонтирован или опу-

щен ниже уровня рабочего стола. Пиление произво-

дится по направляющей планке или на каретке.

9.2.2. Перед пилением заготовки необходимо маховиком

(91) установить высоту пильного диска (9) так, чтобы

режущая часть зуба выступала из древесины на 3-5мм.

9.2.3. При пилении используйте пильные диски с ша-

гом зуба меньше чем толщина заготовки, Рис. 25.

9.2.4. Пиление маленьких заготовок производится с

подачей их по каретке, двигая к пильному диску (9) по

столу каретки (24) и направляющей планке (17). При этом,

каретка зафиксирована ручкой (29), Рис.6. Прижимайте

заготовку к поверхности рабочего стола и подавайте к

пильному диску (9) только толкателем (16), Рис. 17.

9.2.5. Пиление габаритных заготовок производится при

помощи перемещения каретки (24) с установленным

дополнительно столом каретки (3). Заготовку необхо-

димо надёжно закрепить прижимным устройством

(струбциной).

9.2.6. При продольном пилении заготовку необходимо

плотно прижимать к направляющей планке (17).
