ВНИМАНИЕ: Установку угла наклона производите при полностью поднятой вверх рукоятке (12), Рис.2. После
каждого изменения угла наклона проверяйте закрепление ручки фиксации угла наклона (5).
10.3. Регулировка положения упора (Рис. 2,6,7).
Ослабьте четыре винта (25). Передвигая упор (4), установите прямой угол между плоскостью пильного диска (15)
и плоскостью упора (4) по угольнику (не комплектуется), Рис.2, 6. Положение упора (4) зафиксируйте винтами
(25)..

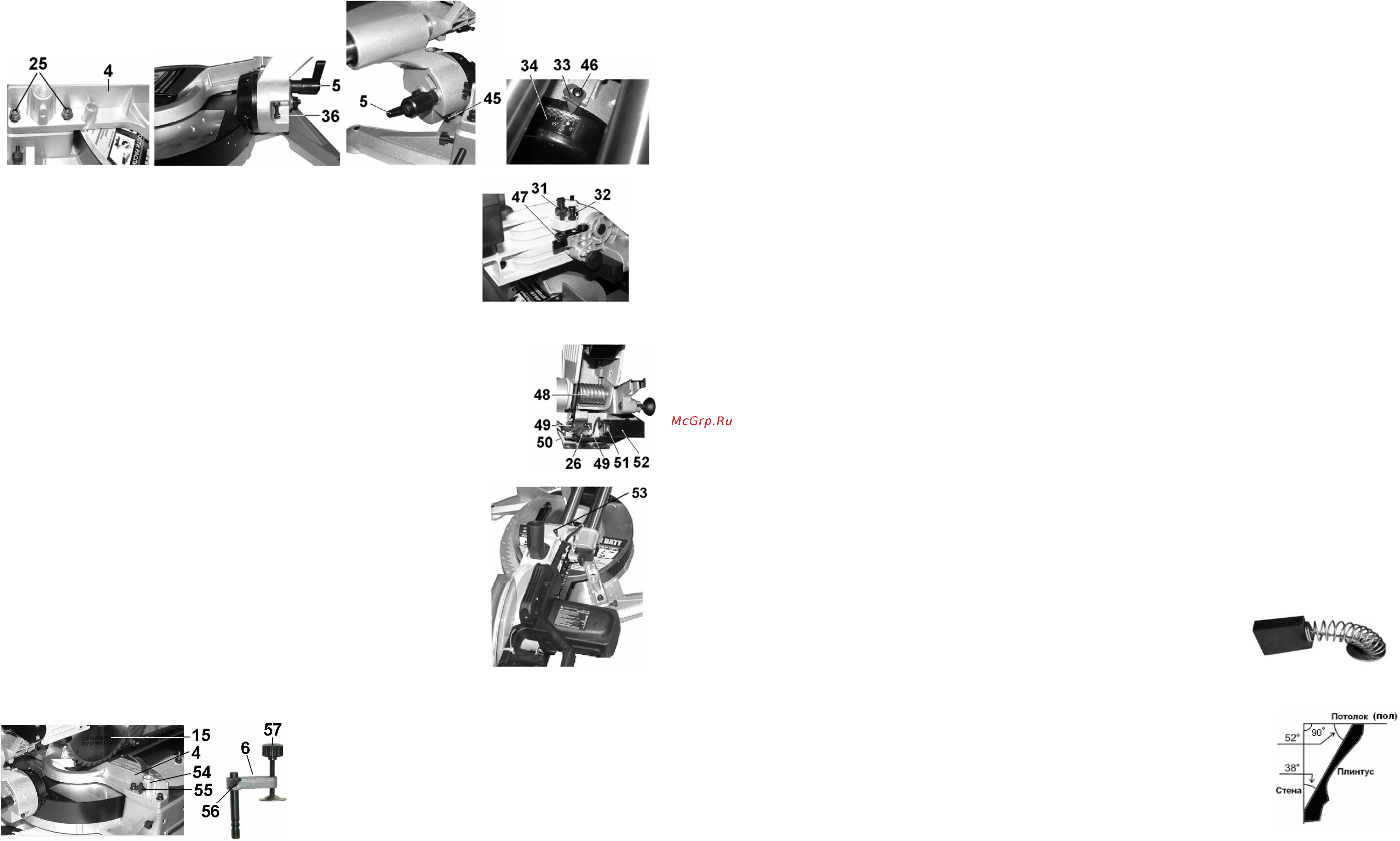

Рис. 7 Рис. 8 Рис. 9 Рис. 10
10.4. Регулировка глубины пиления (Рис. 2,11)
Винт (32), Рис.11, ограничивает максимальное опускание пильного диска (15),
Рис.2. Для регулировки максимальной глубины опускания пильного диска (15)
ослабьте контргайку винта (32), Рис.11.
Отрегулируйте и зафиксируйте контргайкой положение винта (32), Рис.11.
Ограничение глубины пропила регулируется вращением винта (31), Рис.11.
Для того, чтобы винт (31) ограничивал опускание пильного диска
(15) на
требуемую глубину пиления, необходимо переместить упор (47).
10.5. Регулировка возвратной пружины
Рис. 11
Возвратная пружина (48), Рис.12, служит для автоматического подъема пильного диска (15) после пиления, Рис.2.
Жесткость возвратной пружины (48) регулируется винтом (53), Рис.13.
10.6. Регулировка лазерного указателя
10.6.1. На вашей пиле установлен лазерный указатель (26), Рис.12. Для включения и
выключения лазерного луча служит переключатель (51), Рис.12.
10.6.2. Для регулировки лазерного луча возьмите деревянный брус максимальной
шириной пиления вашей
пилы, но не менее 100 мм и длиной 500 мм. Боковая плоскость
бруса (кромка), сопрягаемая с упором (4), Рис.2, должна быть хорошо обработана.
10.6.3. Прижмите брус кромкой к упору (4) и закрепите струбциной (6) на поворотном
столе (17). Поворотный стол (17) должен быть установлен в положение 0
0
, Рис.2.
10.6.4. Произведите пиление бруса так, чтобы образовалась канавка на всю ширину
заготовки.
Рис. 12
10.6.5. Включите лазерный указатель (26) переключателем вкл./выкл. (51),
Рис.12.
10.6.6.Для регулировки положения лазерной линии ослабьте два винта фиксации
(49) и передвигайте лазерный указатель (26) до необходимого положения.
10.6.7. Параллельность линии лазерного указателя (26) с линией распила на
заготовке регулируйте винтом (50), Рис.12.
10.6.8. Проверьте правильность регулировки лазерного указателя (26) пробным
пилением и, в случае необходимости, повторите
регулировку.
10.6.8. Вы можете отрегулировать лазерную линию так, чтобы она проходила
слева, справа или по центру распила, в зависимости от того, как вы предполагаете
использовать лазерный указатель (26), Рис.13, во время распиловки.
10.6.9.Применение лазерного указателя (26) при работе с пилой позволяет
производить точные поперечные, косые, наклонные и комбинированные пропилы.
Рис.13
11. УСТАНОВКА ОБРАБАТЫВАЕМОЙ ЗАГОТОВКИ (Рис.14)
Рис. 14
11.1. Вертикальная струбцина (6) устанавливается в упоре (4)
в одно из двух специальных отверстий (54) справа или слева
от пильного диска (15), Рис.2,14.
11.2. Вставьте стойку вертикальной струбцины (6) в отверстие
(54) упора (4) и зафиксируйте винтом (55) на задней стороне
упора (4).
11.3. Настройте струбцину (6) в соответствии с размером и
формой заготовки и зафиксируйте ее с помощью зажимного
винта
(56). 11.4. Установите заготовку в выбранном для
пиления положении и закрепите ее с помощью вертикального
зажимного винта (57) струбцины (6).
9
ПРЕДУПРЕЖДЕНИЕ: Всегда очень важно прочно и правильно закрепить заготовку струбциной (6).
Отсутствие жесткой фиксации заготовки при пилении может быть причиной повреждения пилы и/или
порчи образца. РЕЗУЛЬТАТОМ ЭТОГО ТАКЖЕ МОГУТ БЫТЬ СОБСТВЕННЫЕ ТРАВМЫ.
ВНИМАНИЕ:
Убедитесь в том, что пила не касается струбцины (6) при опускании рукоятки (12) вниз, Рис. 2.
Если струбцина (6) мешает, её необходимо перенести на другую сторону упора (4).
12. ОСНОВНЫЕ ОПЕРАЦИИ
12.1. Косое пиление (Рис. 2). Пила позволяет производить поперечное пиление под углом 90
0
и косое пиление до
45
0
влево и вправо. Для выполнения косого пиления необходимо установить на необходимый угол поворотный
стол (17) за рукоятку (20), удерживая фиксатор (19). Положение зафиксируйте вращением рукоятки (20). При
д
лительной работе с одним заданным углом периодически проверяйте точность установки, так как фиксация
рукоятки (20) может ослабнуть.
12.2. Наклонное пиление (Рис. 2). С помощью этой пилы можно пилить с левым наклоном под углом от 0° до 45°.
Отпустите ручку фиксации угла наклона (5) и установите заданный угол наклона по шкале (34) и указателю (33).
Для сохранения установленного угла
наклона закрепите ручку фиксации угла наклона (5). Зажмите заготовку
струбциной (6). Включите пилу кнопкой (13) и дождитесь, пока пильный диск (15) наберет максимальную скорость.
Прилагая усилие строго в вертикальной плоскости, нажимайте на рукоятку (12), опустите ее до нижнего
положения. После окончания пиления выключите пилу и дождитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА
(15) перед тем, как вернуть пилу
в верхнее положение.
ВНИМАНИЕ: В процессе наклонного пиления отпиленная часть заготовки находится напротив боковой
поверхности пильного диска (15). Если пильный диск (15) поднимать в то время, когда он вращается, то
эта часть заготовки может зацепиться за зубья пильного диска (15), что приведет к выбрасыванию части
заготовки с большой скоростью. Это очень опасно и
поэтому пильный диск (15) должен подниматься
только после полной его остановки.
12.3. Комбинированное пиление
Комбинированное пиление - это процесс, при котором пиление происходит одновременно под косым и
наклонными углами. Комбинированное пиление осуществляется под наклонными углами 0
0
-45
0
влево и косыми
углами 0
0
-45
0
влево или вправо.
12.4. Пиление широких заготовок (Рис. 2)
Данная модель «КОРВЕТ 4-430» позволяет выполнять пиление заготовок шириной до 430мм толщиной до 75мм.
Установите заготовку, прижмите ее к упору (4) и закрепите струбциной (6). Ослабьте винт фиксации
горизонтального положения (8). Переведите пилу в крайнее переднее положение. Включите пилу кнопкой (13) и
дождитесь максимальной скорости вращения пильного диска
(15). Прилагая усилие в плоскости вращения
пильного диска (15), нажимайте на рукоятку (12), медленно и равномерно опускайте пильный диск (15) на
заготовку, и движением от себя выполните пиление.
После окончания пиления выключите пилу и дождитесь ПОЛНОЙ ОСТАНОВКИ ПИЛЬНОГО ДИСКА (15) перед тем,
как вернуть пилу в верхнее положение.
При выполнении операций помните о предельных возможностях
пилы (см. Таблицу 2).
12.5. Пиление алюминиевого профиля
При пилении алюминиевого профиля используйте деревянные бруски и вставки для исключения деформации
профиля. Для уменьшения прилипания алюминиевых стружек к пильному диску (15), Рис.2, при работе с
профилем применяйте смазку - натрите воском «неподвижный» пильный диск (15).
ВНИМАНИЕ: Не пытайтесь пилить массивные или круглые алюминиевые заготовки на
этой пиле: она не
предназначена для этого. При пилении алюминия используйте специальные пильные диски.
13. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
13.1. Замена угольных щеток
Заменяйте угольные щетки (Рис.15), когда они изношены до 4,8 мм их длины.
Щетки необходимо менять парами. Для безопасной и надежной работы пилы
помните, что ремонт, обслуживание и регулировка должны проводиться в
условиях сертифицированных сервисных центров с использованием только
оригинальных запасных частей и расходных материалов.
Рис. 15
14. РЕКОМЕНДУЕМЫЕ ПРИЕМЫ РАБОТЫ
14.1. Пиление плинтуса
С помощью торцово-усовочной пилы возможно пиление плинтуса. Две поверхности
заготовки плинтуса, которые прикрепляются к потолку (полу) и стене, при соединении
образуют угол 90°. У большинства потолочных плинтусов верхний задний угол (часть,
которая крепится к потолку) составляет 52°, а нижний задний угол (часть, которая
крепится
к стене) составляет 38°, как показано на Рис.16. Помните, что углы плинтусов
очень точные, и их трудно устанавливать, так как легко может произойти смещение угла.
После всех регулировок пилы рекомендуется производить пробное пиление на
ненужных заготовках.
Рис.1
