Prology HDTV-850WNS © Saturn Marketing Ltd 4
Элементы управления и их функции

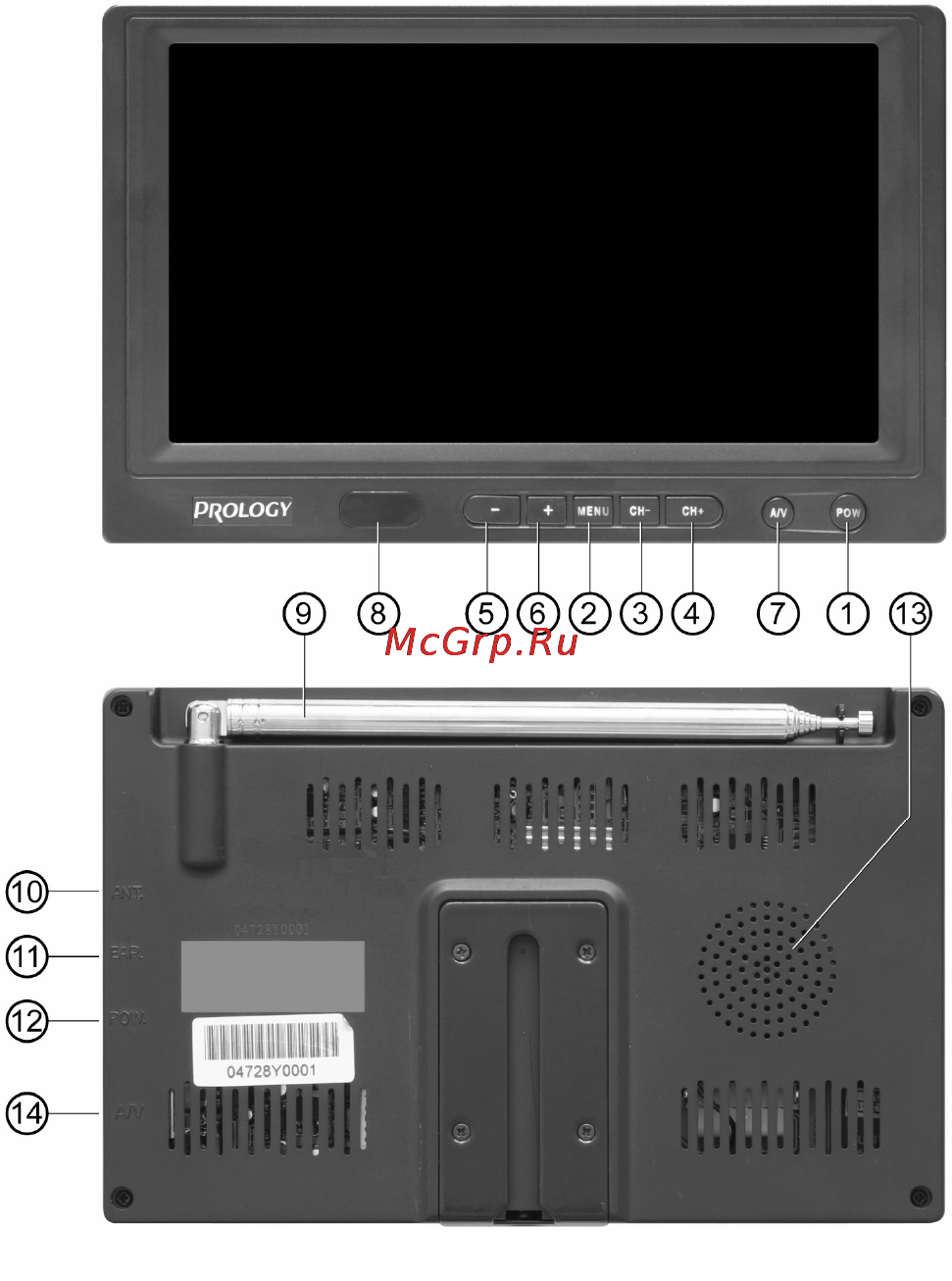

Внешний вид телевизора, расположение элементов управления на телевизоре и на пульте дистанцион-
ного управления показаны на рис. 1, 2.
Элементы управления на телевизоре
1. Кнопка включения/выклю-
чения телевизора "POW."
2. Кнопка получения доступа
к экранному меню "MENU"
3. Кнопка "CH–" для пере-
ключения на предыдущий
канал и для перехода к
следующей функции эк-
ранного меню.
4. Кнопка "CH+" для пере-
ключения на следующий
канал и для перехода к
предыдущей функции эк-
ранного меню.
5. Кнопка понижения уровня
громкости "–", в режиме
экранного меню – кнопка
уменьшения выбранного
параметра.
6. Кнопка повышения уровня
громкости "+", в режиме
экранного меню – кнопка
увеличения выбранного
параметра.
7. Кнопка "A/V" переключе-
ния
видеовходов.
8. Приемник сигналов дис-
танционного управления.
9. Выдвижная телескопиче-
ская антенна.
10. Разъем "ANT." для под-
ключения внешней антен-
ны. В комплект входит пе-
реходник с разъема "ми-
ниджек" на стандартный
антенный разъем. Исполь-
зуйте данный переходник по мере необходимости.
11. Разъем "EAR." для подключения дополнительных наушников. Для прослушивания звукового сопро-
вождения через дополнительные наушники необходимо штекер наушников вставить в данное гнездо.
При этом встроенный громкоговоритель телевизора отключается. Чтобы громкоговоритель телеви-
зора опять включился, необходимо вынуть штекер наушников из телевизора.
12. Разъем "POW."для подключения кабеля питания.
13. Встроенный динамик.
14. Разъем "A/V" аудио/видео входа, дополнительного питания. К данному разъему можно подключить
имеющийся в комплекте кабель со стандартными разъемами типа RCA и разъемом питания:
RCA-разъем желтого цвета вход видео №1
RCA-разъем красного цвета вход видео №2
RCA-разъем белого цвета вход звука
Разъем питания 12 В внешний контакт - отрицательная полярность
внутренний контакт - положительная полярность
Рис. 1
