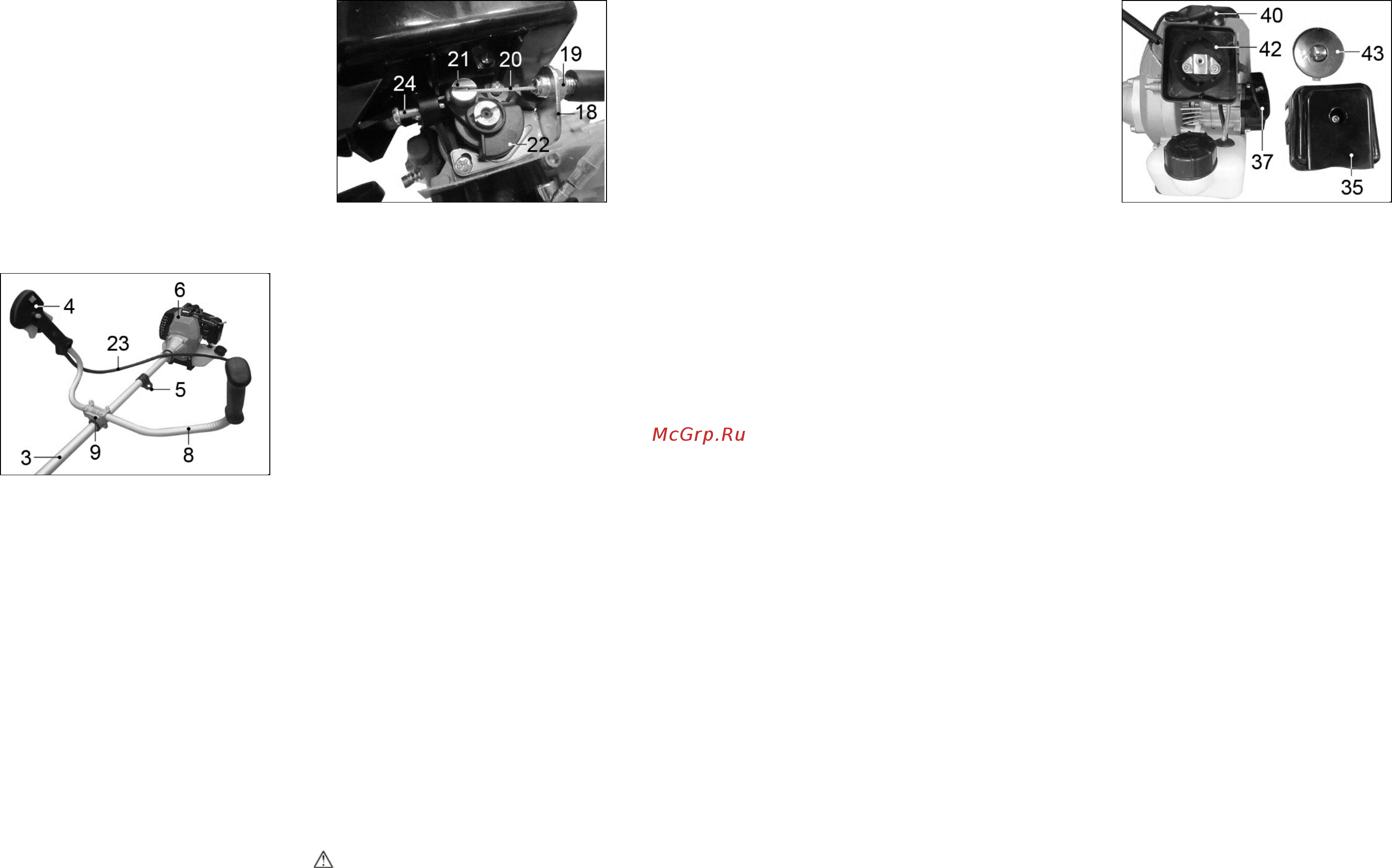

6.4. Установка рукояток и наплечного

ремня (Рис. 7)

6.4.1. Ослабьте четыре болта муфты (9)

расположенной на штанге (3).

6.4.2. Установите в муфту (9) с обеих

сторон рукоятки (4) и (8).

6.4.3. Отрегулируйте положение рукоя-

ток (4) и (8) и затяните четыре болта

муфты (9).

6.4.4. Проложите кабель (23) по руко-

ятке (4) и штанге (3) без изломов.

6.4.5. На проушину (5) закрепите кара-

бин наплечного ремня.

Рисунок 7.

6.4.6. Отрегулируйте положение проу-

шины (5) и рукояток (4) и (8) в соответ-

ствие с п. 6.8.

Примечание. После окончательной

сборки триммера и регулировки поло-

жения рукояток, рекомендуется закре-

пить кабель (23) на рукоятке (4) и

штанге (3) любым доступным способом,

например, кабельными стяжками.

6.5. Подключения кабеля к двига-

телю (Рис. 8)

6.5.1. Подключите контактные разъемы

кабеля (23) к контактным разъемам на

двигателе (6) согласно их цветовой

маркировки.

6.5.2. Вверните резьбовой штуцер

троса газа (20) в кронштейн (18). Регу-

лировочную гайку (19) закрутите до

упора в оплётку троса (20).

6.5.3. Заведите наконечник троса (20) в

подвижный фиксатор (21) установлен-

Рисунок 8.

ный на поворотном секторе дроссель-

ной заслонки (22).

6.5.4. Регулировочной гайкой (19) отре-

гулируйте натяжение троса (20) таким

образом, чтобы при отсутствии натяже-

ния троса (20), поворотный сектор (22)

упирался в ограничительный винт (24).

6.5.5. Зафиксируйте гайкой (19) положе-

ние троса (21) на кронштейне (18).

6.6. Установка режущего ножа

(Рис. 9-11)

6.6.1. Используя шестигранный ключ

(25) из комплекта поставки или иной

подходящий предмет, заблокируйте

внутренний фланец (26) через отвер-

стие на корпусе редуктора (2).

6.6.2. Свечным ключом (29) отверните

по часовой стрелке гайку (28), снимите

защитную шайбу (27) и внешний фла-

нец (30).

6.6.3. На внутренний фланец (26) уста-

новите нож (1), затем установите внеш-

ний фланец (30) и защитную шайбу (27).

6.6.4. Свечным ключом (29) затяните

против часовой стрелки гайку (28).

6.6.5. Проконтролируйте правильность

установки ножа (1) и надежность за-

тяжки гайки (28). Извлеките шестигран-

ный ключ (25) из отверстия на корпусе

редуктора (2).

ВНИМАНИЕ! Если нож закреплен

неправильно, это может стать при-

чиной серьезной поломки и угрозой

вашей безопасности.

8.1. Очистка триммера

8.1.1. Очистите триммер от налипшей

грязи, травы и пыли. Не используйте

для очистки пластиковых деталей трим-

мера растворители и нефтепродукты.

8.1.2. Очистите ребра охлаждения дви-

гателя.

8.1.3 Очистите сменную оснастку трим-

мера (нож и триммерную катушку).

8.2. Обслуживание воздушного

фильтра (Рис. 15)

8.2.1. Снимите крышку воздушного

фильтра (35) вывернув винт её крепле-

ния.

8.2.2. Снимите дефлектор (43). Удалите

грязь и пыль из корпуса воздушного

фильтра.

8.2.3. Снимите фильтрующий элемент

(42).

Примечание. Снимая фильтрующий

элемент (42) старайтесь не допустить

попадания грязи и пыли в карбюратор.

8.2.4. Промойте фильтрующий элемент

(42) в тёплой воде с небольшим количе-

ством моющего средства. Затем пропо-

лощите фильтрующий элемент (42) и

отжав высушите его.

8.2.5. Установите промытый и высушен-

ный фильтрующий элемент (42) на ме-

сто.

Примечание. Сильно забитый, надо-

рванный, обжатый или поврежденный

фильтрующий элемент (42) замените.

Работа триммера без фильтрующего

элемента (42) может привести к выходу

двигателя триммера из строя.

8.2.6. Установите снятые детали в об-

ратной последовательности.

8.3. Замена свечи зажигания (Рис. 13)

ВНИМАНИЕ! Рекомендуемая свеча за-

жигания BM6A или аналогичная.

8.3.1. Снимите колпачок (40) высоко-

вольтного провода со свечи зажигания

и очистите область вокруг свечи зажи-

гания от грязи и травы.

8.3.2. Свечным ключом (29) из ком-

Рисунок 15.

плекта поставки выкрутите свечу зажи-

гания против часовой стрелки.

8.3.3. Осмотрите свечу зажигания. Про-

контролируйте и при необходимости от-

корректируйте искровой зазор между

электродами свечи зажигания. Зазор

между электродами свечи должен

быть 0,5 мм.

8.3.4. Неисправную свечу зажигания,

или свечу зажигания с поврежденным

изолятором, или резьбовой частью

необходимо заменить.

8.3.5. Проверьте состояние уплотни-

тельного кольца свечи зажигания и

ввинтите свечу в свечное отверстие от

руки до упора, чтобы избежать пере-

коса и повреждения резьбы. Затем

плотно и аккуратно затяните свечу за-

жигания свечным ключом.

Примечание. Устанавливая новую

свечу зажигания, затяните ее свечным

ключом на 1/2 оборота для сжатия

уплотнительного кольца. Бывшую в

употреблении свечу затягивайте свеч-

ным ключом на 1/8 – 1/4 оборота, так как

уплотнительное кольцо уже сжато. Не-

достаточно затянутая свеча может по-

вредить двигатель.

8.3.6. Наденьте на свечу зажигания кол-

пачок (40) высоковольтного провода.

Если двигатель не запускается, воз-

можно, что свеча зажигания влажная. В

этом случае вывинтите свечу, вытрите

ее и просушите, после чего дерните за

рычаг стартера несколько раз, не встав-

ляя свечу, чтобы прочистить и провен-
