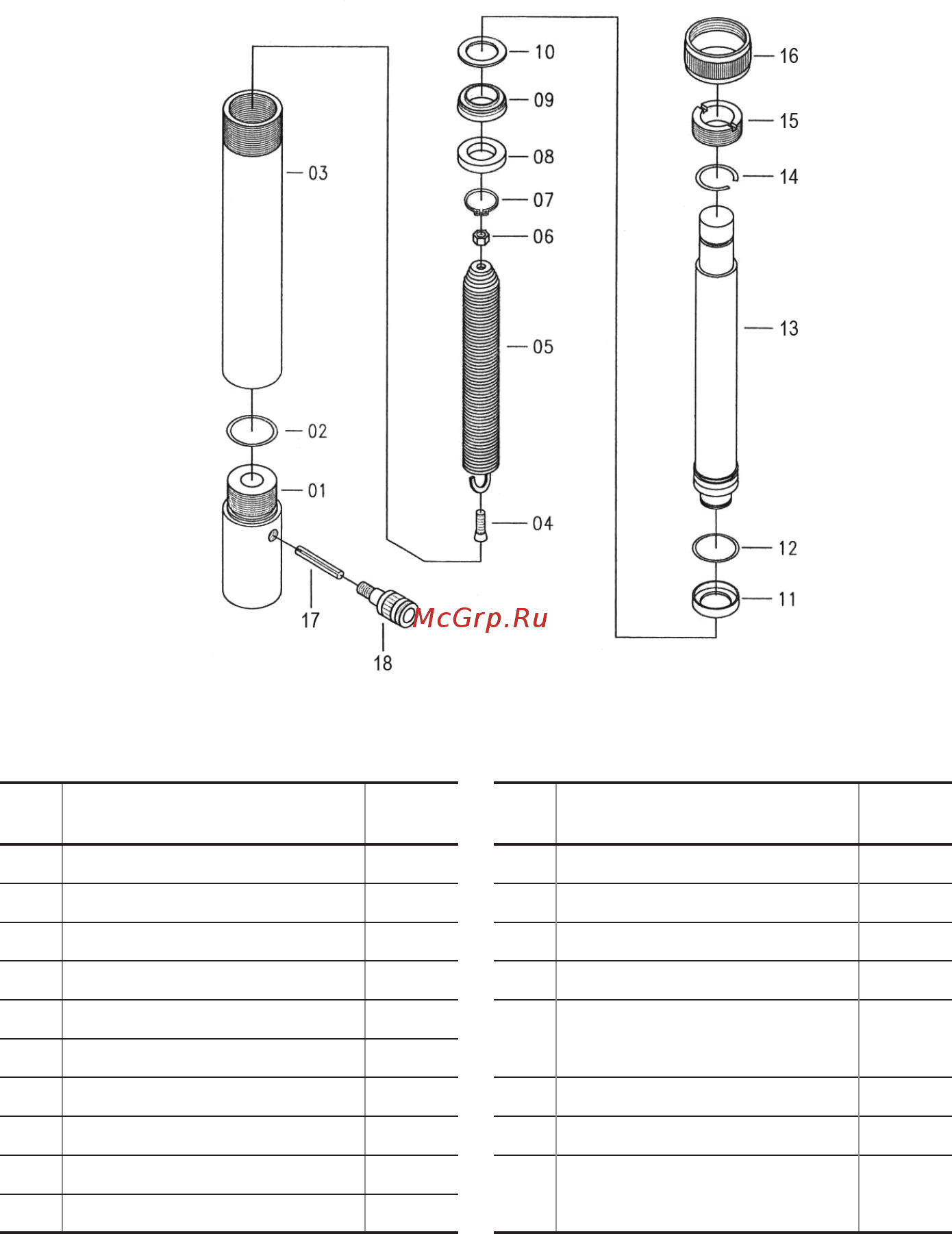

Мастак 7-0417C [5/9] Схема гидравлического цилиндра
![Мастак 7-0417C [5/9] Схема гидравлического цилиндра](/views2/1381297/page5/bg5.png)
№ Описание Кол-во
01 Опора цилиндра 1
02 Прокладка 1
03 Цилиндр 1
04 Фиксирующий болт 1
05 Пружина 1
06 Гайка 1
07 Стопорное кольцо 1
08 Маслосъемное кольцо 1
09 Уплотнительное кольцо 1
10 Поддерживающее кольцо 1
Схема гидравлического цилиндра
№ Описание Кол-во
11 Латунная втулка 1
12 Прокладка 1
13 Поршневой шток 1
14 Стопорное кольцо 1
15
Фиксирующее резьбовое
кольцо
1
16 Муфта цилиндра 1
17 Штифт 1
18
Соединительный
переходник
1
Рис. 3
