Мастак 012-30105C [3/8] Устройство и работа

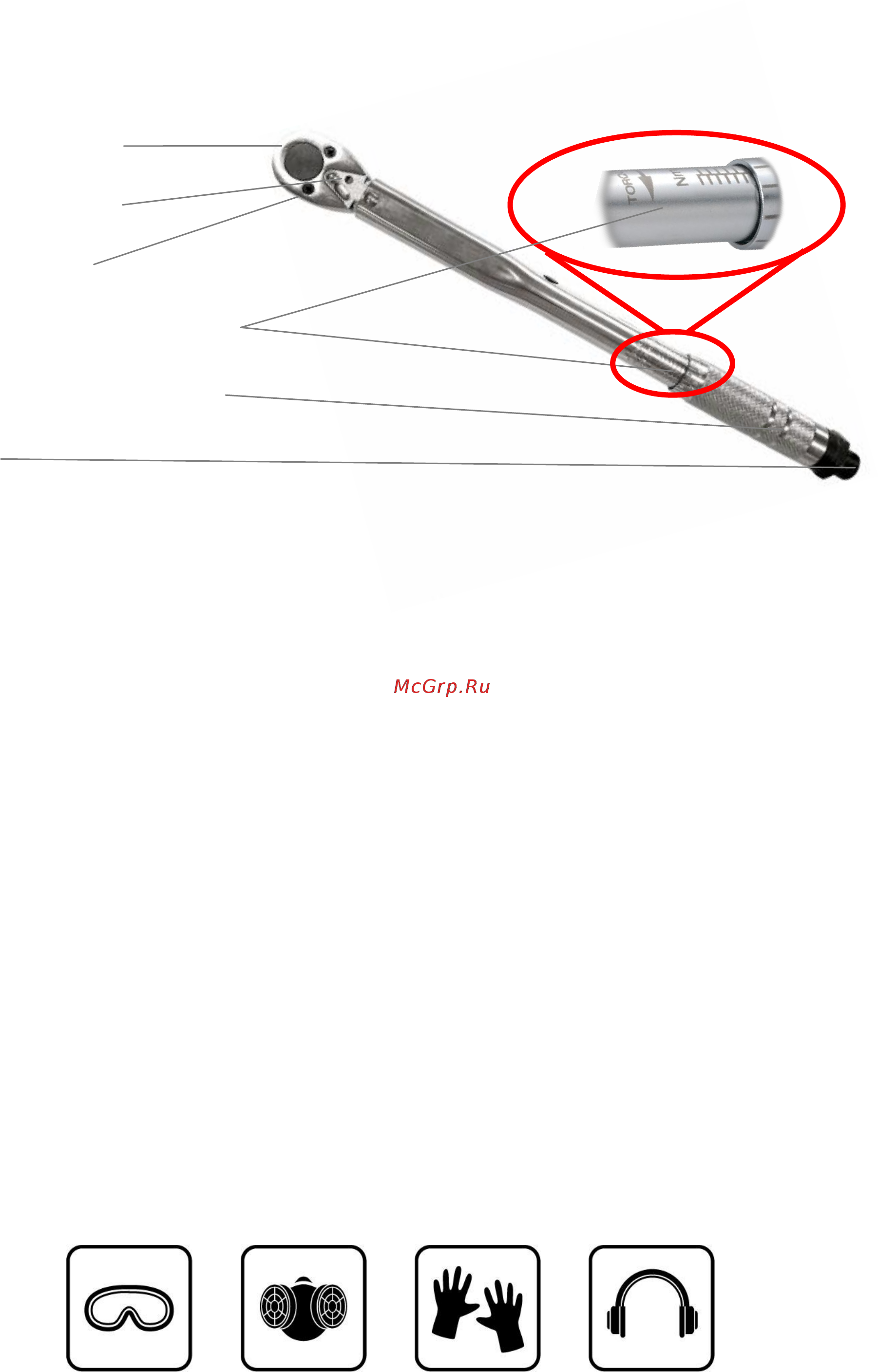

4. Элементы динамометрического ключа

Рис. 1

5. Устройство и работа.

Динамометрический ключ состоит из корпуса, рукоятки, шкалы с указателем установленного

крутящего момента, фиксатора, предельного механизма, головки с трещоточным

механизмом, включающей присоединительный квадрат с шариковым фиксатором и

переключателем реверса. Внутри корпуса расположен механизм регулировки значения

крутящего момента силы, при котором происходит срабатывание предельного механизма.

Наличие переключателя реверса на головке даѐт возможность производить затяжку болтов и

гаек с правой и левой резьбой.

Под действием силы, приложенной к рукоятке ключа, при достижении заранее

установленного значения крутящего момента силы ключ издаѐт чѐтко слышимый щелчок, что

указывает на достижение установленного крутящего момента силы.

Ключ имеет рукоятку с накатанным рифлением для защиты ладони от проскальзывания.

6. Правила безопасности при работе динамометрическим ключом.

 Инструмент не должен использоваться в потенциально пожароопасном помещении.

 Никогда не используйте инструмент не по назначению.

 Запрещается использовать инструмент, имеющий неисправности и повреждения.

 Запрещается использовать торцевые насадки с повреждениями и признаками износа.

 Перед использованием инструмента, проверьте все соединения и переходники.

 При работе с инструментом примите устойчивое положение.

 Берегите инструмент от воздействия высоких температур и огня во избежание

повреждения или снижения эффективности его работы.

 При работе динамометрическим ключом используйте средства индивидуальной защиты:

защитные очки, перчатки.

7. Меры безопасности

 Детали, входящие в конструкцию ключа, не должны иметь повреждений в виде острых

углов, сколов и поверхностей, представляющих источник опасности.

Шкала установки крутящего момента

Рукоятка динамометрического ключа

Посадочный квадрат

Переключатель реверса

Фиксатор

Трещоточный механизм
