11

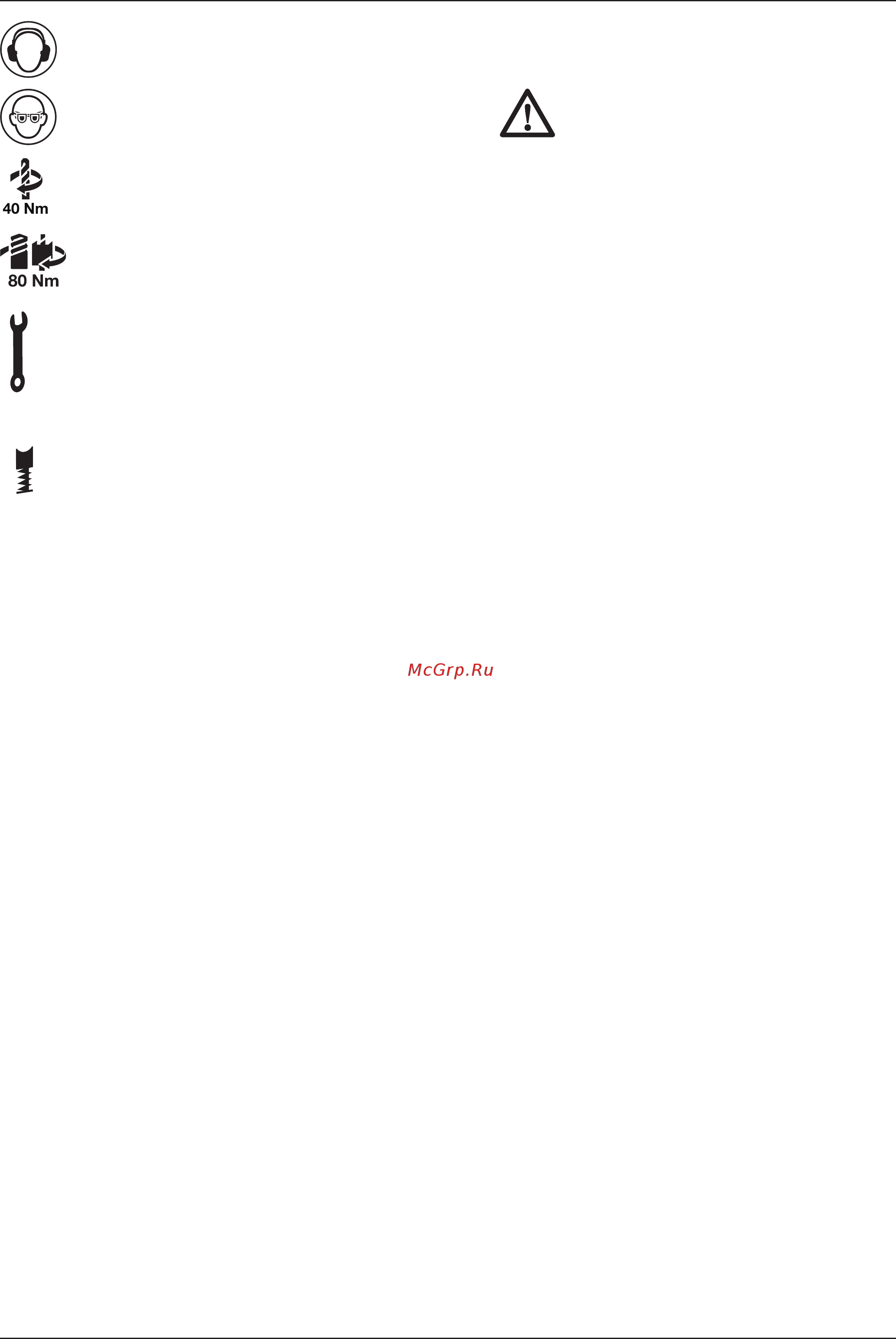

Используйте средства защиты
органов слуха.
Надевайте защитные очки.
Муфта сцепления 40 Нм для
большинства работ по сверлению.
Муфта сцепления 80 Нм для
операций с высоким крутящим
моментом.
Красный светодиодный индикатор
сервисного обслуживания.
Подробное описание см. в разделе
«Светодиодные индикаторы
сервисного обслуживания».
Желтый светодиодный индикатор
сервисного обслуживания.
Подробное описание см. в разделе
«Светодиодные индикаторы
сервисного обслуживания».
МЕСТО ПОЛОЖЕНИЯ КОДА ДАТЫ (РИС. 1)
Код даты (w), который также включает
в себя год изготовления, отштампован на
поверхности корпуса инструмента.
Пример:
2013 XX XX
Го д изготовления
Комплект поставки
В упаковку входят:
1 Перфоратор (D25721, D25722, D25723,
D25762, D25763)
или
1 Отбойный молоток (D25871)
1 Боковая рукоятка
1 Чемодан (только K-модели)
1 Пикообразное долото (только D25871)
1 Руководство по эксплуатации
1 Чертёж инструмента в разобранном виде
• Проверьте инструмент, детали
и дополнительные приспособления на
наличие повреждений, которые могли
произойти во время транспортировки.
• Перед началом работы необходимо
внимательно прочитать настоящее
руководство и
принять к сведению
содержащуюся в нем информацию.
Описание (Рис. 1А, 1В, 2А,
2В)
ВНИМАНИЕ: Ни в коем
случае не модифицируйте
электроинструмент или какую-
либо его деталь. Это может
привести к получению травмы
или повреждению инструмента.
a. Курковый выключатель (D25721, D25722,
D25723, D25762, D25763)
Клавиша пускового выключателя (D25871)
b. Кнопка блокировки выключателя (D25721,
D25722, D25723, D25762, D25763)
c. Боковая рукоятка
d. Основная рукоятка
e. Контроль активной вибрации
f. Переключатель режимов работы
g. Электронный регулятор скорости
вращения и силы удара
h. Зажимное колесо
i. Зажим боковой рукоятки
j. Стальной хомут
k. Втулка
l. Патрон
m. Штифт
n. Зажимное кольцо
o. Муфта патрона
p. Зажимная ручка боковой рукоятки
INTENDED USE D25721, D25722, D25723,
D25762, D25763
Ваш перфоратор предназначен для
профессиональных работ по сверлению
и долблению.
D25871
Ваш отбойный молоток предназначен для
профессиональных работ по дроблению,
долблению и разбиванию.
НЕ ИСПОЛЬЗУЙТЕ инструмент во влажных
условиях или при наличии
в окружающем
пространстве легко воспламеняющихся
жидкостей или газов.
Данные перфораторы и отбойные
молотки являются профессиональными
электроинструментами.
НЕ РАЗРЕШАЙТЕ детям прикасаться
к инструменту. Неопытные пользователи
должны использовать данный прибор под
руководством опытного инструктора.
