АТОЛ.Детектор
Руководство по эксплуатации
Москва, 2012
Введение
Данная инструкция предназначена для озна-
комления с инфракрасным просмотровым детек-
тором банкнот серии «АТОЛ.Детектор» (далее
по тексту – детектор). В инструкции представле-
на информация о технических характеристиках
детектора, его внешнем виде, а также информа-
ция по эксплуатации данного устройства.
Текст настоящей инструкции доступен на
официальном сайте ГК АТОЛ по ссылке:
http://www.atol.ru/download/documents/um_detecto
r_v.2.2.pdf
Комплект поставки
Наименование Кол-во
АТОЛ.Детектор
инфракрасный детектор банкнот,
универсальный
1
Комплект упаковки 1
Инструкция по использованию 1
Общие сведения
Инфракрасный просмотровый детектор
банкнот представляет собой компактное устрой-
ство, предназначенное для визуального опреде-
ления подлинности принимаемых купюр, и отли-
чается высокой эффективностью, простотой и
удобством в эксплуатации. В данном детекторе
банкнот реализована возможность определять
наличие инфракрасных защитных меток и их
местоположение на проверяемых банкнотах,
ценных бумагах и других защищенных докумен-
тах.
Предусмотрена возможность крепления де-
тектора к мониторам POS-терминалов, персо-
нальных компьютеров и ноутбуков (далее по
тексту – ПК). В детекторе реализована возмож-
ность изменения угла наклона корпуса для более
удобной работы.
Внешний вид (без элемента крепления)
В корпус детектора встроена видеокамера,
оснащенная ИК подсветкой и защищенная пла-
стиной светофильтра. При поднесении банкноты
к видеокамере детектора (см. рис. 1), который
установлен на монитор ПК и подключен кабелем
USB, на экран монитора будет выведено изобра-
жение купюры с нанесенными на нее
ИК-метками. Тем самым производится визуаль-
ная оценка внешнего вида купюры и контроль ее
подлинности.

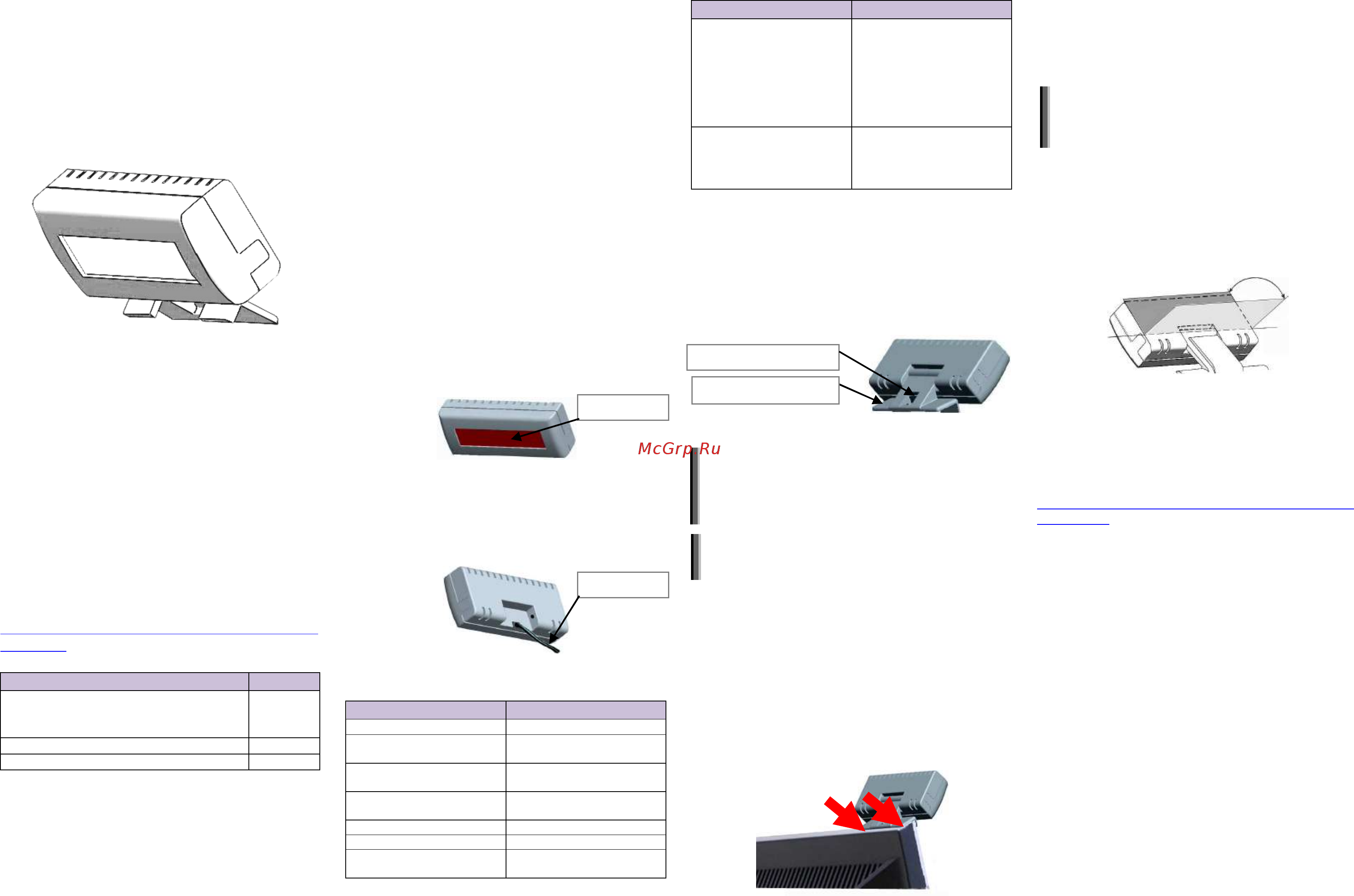

Рис. 1. Внешний вид детектора (вид спереди)
Передача данных от детектора банкнот на
ПК осуществляется посредством интерфейса
USB. Питание детектора банкнот производится
также через кабель USB (см. рис. 2).
Рис. 2. Внешний вид детектора (вид сзади)
Основные характеристики
Параметр Характеристика
Габаритные ра
змеры, мм
73
×
16
×
30
Масса, кг
(без крепления)
0,039
для транспортировки)
0,072
Длина волны
ИК подсве
т
ки
940 нм
Разрешение видео
640х480
Интерфейс подключения
USB
Питание
(через интерфейс USB)
5В±10%, 350 мA
пост
о
янного тока
Параметр Характеристика
Условия хранения и
эксплуатации
Использование и хранение
допускаются при темпера-
туре от +5°C до +45°C,
относительной влажности
85% (при +35°C) и давлении
от 84 до 107 кПа (от 630 до
800 мм рт. cт.)
Совместимость с ОС
Совместим с операционны-
ми системами
WIN XP/WIN 7/
WIN POS Ready 2009
Установка детектора
Детектор имеет компактный размер и может
быть установлен непосредственно на монитор
ПК.
Детектор крепится к монитору посредством
двухстороннего скотча на вспененной основе,
расположенного на внутренней поверхности ус-
тановочной панели (см. рис. 3).
Рис. 3. Детектор с установочной панелью
(кабель USB на рисунке не показан)
Примечание
:
при производстве детектора банкнот на
клейкой поверхности установочной панели элемента
крепления прикреплена защитная пленка, которую
необходимо удалить перед установкой детектора
банкнот на монитор.
Примечание
:
устанавливать детектор банкнот реко-
мендовано на мониторы, ширина которых не менее
1,4 см.
Для того чтобы установить детектор банкнот
на монитор, необходимо совместить внутреннюю
поверхность установочной панели элемента кре-
пления детектора банкнот с внешней поверхно-
стью монитора (см. рис. 4), которая предвари-
тельно должна быть обезжирена салфеткой из
комплекта поставки. Затем с усилием надавить на
внешнюю поверхность установочной панели
(направление приложения усилий также показано
на рис. 4), тем самым зафиксировать детектор
банкнот на поверхности монитора.
Рис. 4. Направление приложения усилий при установке
детектора банкнот (кабель USB на рисунке не показан)
После установки детектора банкнот необхо-
димо произвести его подключение к ПК с помо-
щью кабеля USB.
Примечание:
в случае если длины USB кабеля детек-
тора банкнот недостаточно
для подключения к USB
разъему
ПК, следует использовать удлинитель USB
(приобретается о
тдельно).
Изменение угла наклона
детектора банкнот
Конструкция детектора банкнот предусмат-
ривает возможность изменения положения детек-
тора относительно экрана монитора.
Диапазон изменения угла равен 60°
(см. рис. 5).
Рис. 5. Изменение угла наклона детектора
банкнот
Установка программного обеспечения
для работы с детектором
Программное обеспечение для работы с де-
тектором можно скачать на официальном сайте
ГК АТОЛ:
http://www.atol.ru/download/programs/detector/dete
ctor_XP.zip
При использовании ОС Windows XP Embed-
ded, необходимо чтобы, драйверы и библиотеки
для работы с USB видеокамерами были интегри-
рованы в образ ОС.
Работа с программным обеспечением
детектора
Для работы с детектором банкнот предна-
значена утилита CAM. Настоящее Руководство
описывает работу с утилитой CAM версии 1.6.7 и
выше. Основные функции данного программного
продукта:
1. возможность выбора детектора из списка
доступных устройств;
2. получение изображения от детектора, которое
позволяет визуально определять подлинность
банкнот/ценных бумаг по ИК защитным мет-
кам;
3. настройка параметров работы видеокамеры
детектора;
4. автоматическая загрузка утилиты при старте
Windows.
Видеокамер
а
Кабель
USB
Прорезь для кабеля USB
Установочная панель
