10
Инструкция по эксплуатации
Индикаторная панель ККТ
Индикаторная панель ККТ «ШТРИХ-ЛАЙТ-01Ф» имеет вид:

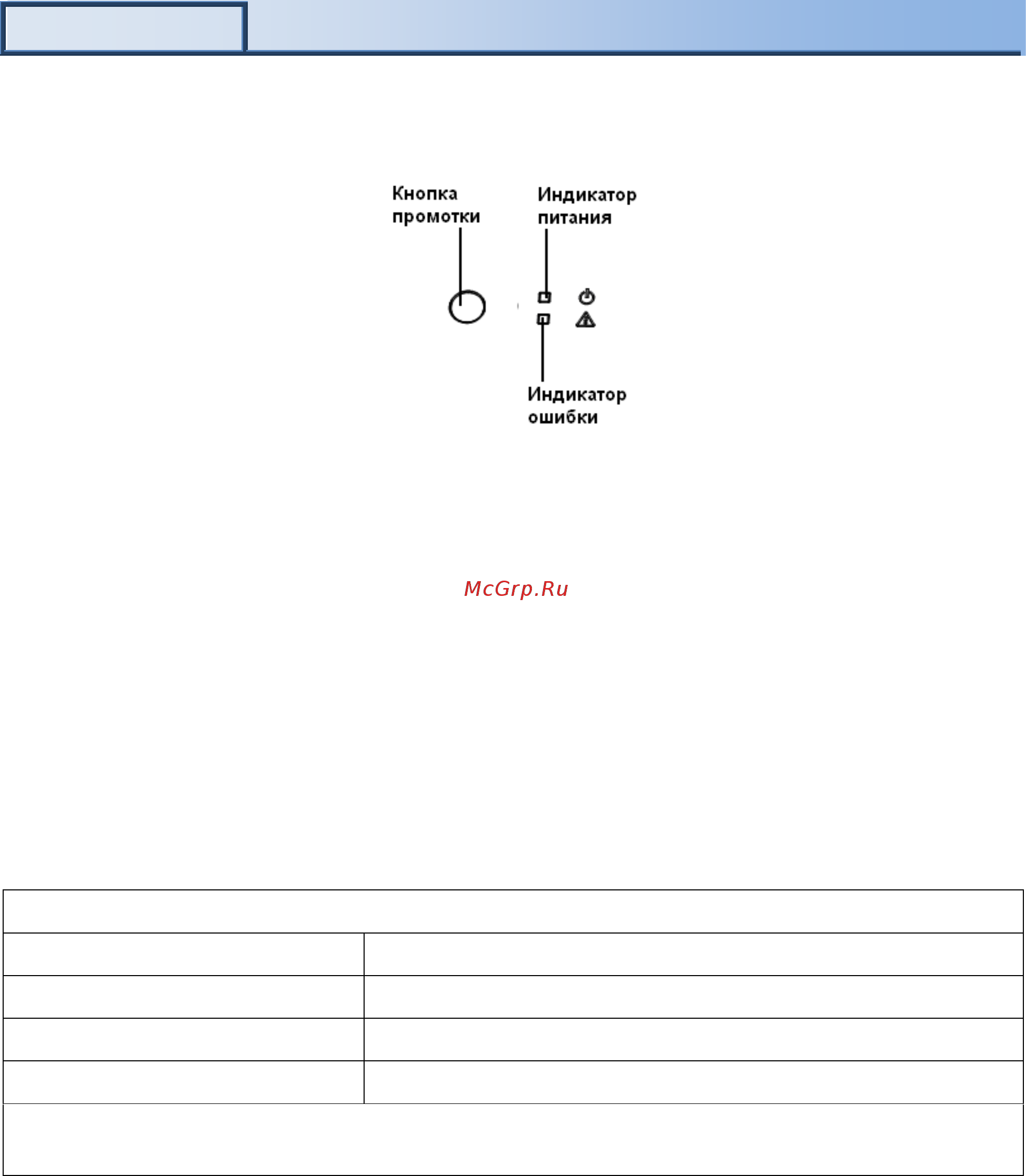

Рисунок 3 Индикаторная панель
1. Индикатор питания (зелёный) служит для индикации наличия питания.
2. Индикатор ошибки (красный) служит для индикации нарушения целостности данных в
ОЗУ, а также ошибки отсутствия бумаги (на все запросы по интерфейсу передаётся
соответствующий код ошибки).
3. Кнопка промотки: при однократном нажатии чековая лента продвигается
приблизительно на одну строку. Если удерживать кнопку в нажатом состоянии, чековая
лента будет продвигаться до тех пор, пока кнопка не будет отпущена.
Для запуска технологического теста, необходимо при выключенном ККТ нажать на кнопку
промотки ленты и, удерживая её нажатой, включить питание ККТ.
Требования к бумаге
Бумага должна соответствовать следующим требованиям:
Рулонная бумага
Ширина рулона
57,5±0,5мм
Максимальный диаметр рулона
60 мм
Толщина
от 0,06 до 0,12 мм
Плотность
от 52,3 до 64 г/мP
2P
Все реквизиты, содержащиеся на кассовом чеке должны быть четкими и легко читаемыми в
течение не менее шести месяцев со дня их выдачи на бумажном носителе.
Подключение интерфейсного кабеля
1. Убедитесь, что питание ККТ и хоста, к которому ККТ будет подсоединен, выключено.
2. Подключите интерфейсный кабель к разъёму на задней панели ККТ и к COM-порту хоста.
3. Закрепите интерфейсный кабель при помощи винтов.
Индикатор
питания
