ККТ «ШТРИХ-М-01Ф»
9

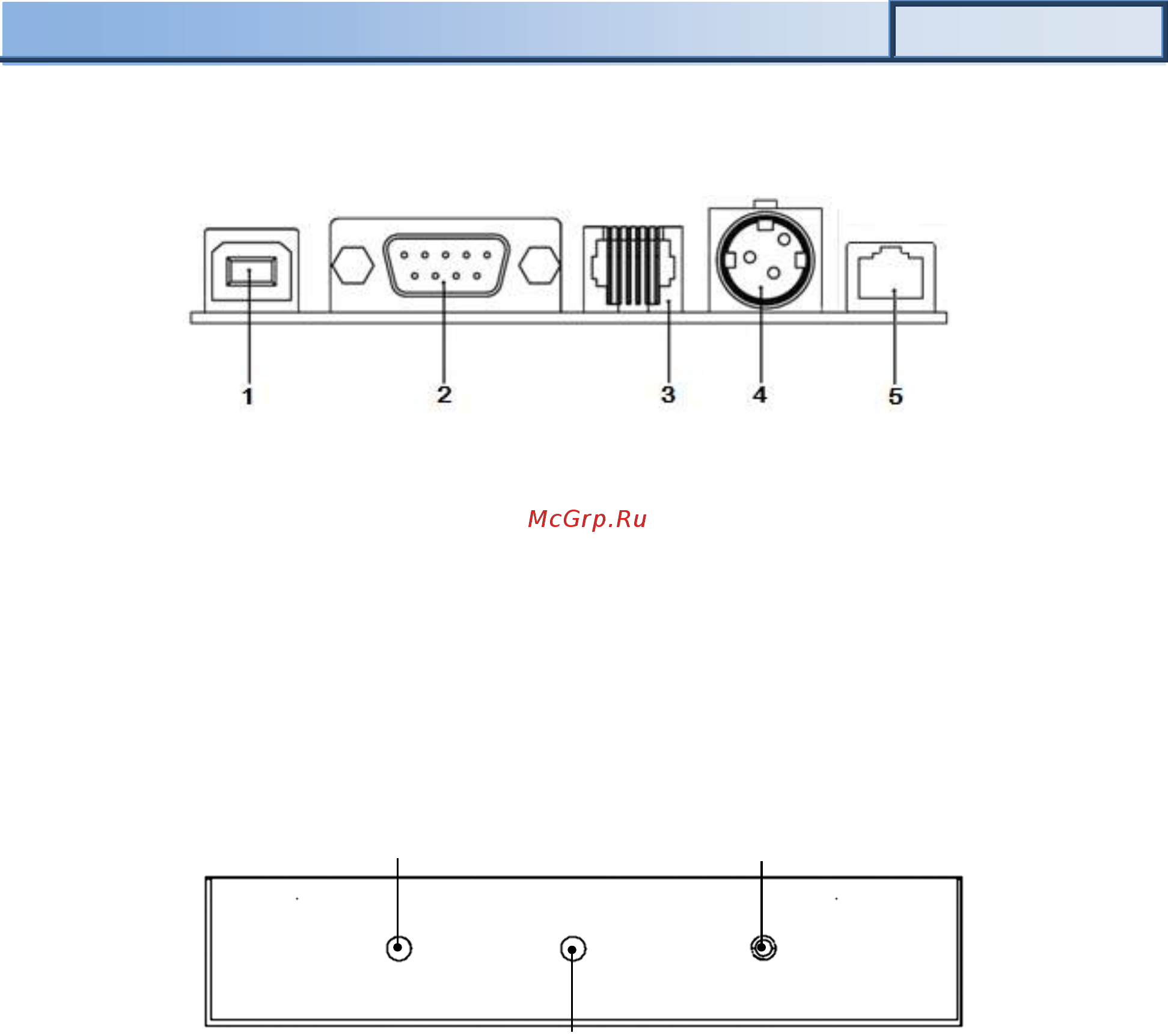

Панель разъемов
1. USB разъем для подключения хоста.
2. 9-пиновый разъем для подключения хоста.
3. Разъем для подключения денежного ящика.
4. Разъем питания.
5. RJ-45 для Ethernet.
Рисунок 2 Панель разъемов
Индикаторная панель ККТ
Индикаторная панель ККТ «ШТРИХ-М-01Ф» имеет вид:
Индикатор ошибки
Индикатор питания
Кнопка промотки ленты
Рисунок 3 Индикаторная панель
Индикатор питания (зелёный) служит для индикации наличия питания.
Индикатор ошибки (красный) служит для индикации нарушения целостности
данных в ОЗУ, а также ошибки отсутствия бумаги (на все запросы по интерфейсу
передаётся соответствующий код ошибки).
Кнопка промотки: при однократном нажатии чековая лента продвигается
приблизительно на одну строку. Если удерживать кнопку в нажатом состоянии,
чековая лента будет продвигаться до тех пор, пока кнопка не будет отпущена.
Для запуска технологического теста, необходимо при выключенном ККТ нажать на кнопку
промотки ленты и, удерживая её нажатой, включить питание ККТ.
