18
ВНИМАНИЕ: Следите, чтобы заго-
товка во время пиления не двигалась,
надежно фиксируйте ее. Каждый раз,
прежде чем поднять рычаг, ждите
полной остановки пильного диска.
Если от концевой части обрабатыва-
емой заготовки отщепляются неболь-
шие волокна, наклейте на древесину
в области распила полоску липкой лен-
ты. Выполните пропил через ленту,
затем
тщательно удалите ее.
Зажим заготовки (Рис. 3, 25-27)
1. По возможности всякий раз крепите за-
готовку зажимами к пиле.
2. Наилучшие результаты достигаются при
использовании зажима заготовки (kk),
предназначенного для использования
с данной пилой. Всякий раз, когда это воз-
можно, прижимайте заготовку к направ-
ляющему упору. Вы можете закреплять
заготовку с любой стороны от пильного
диска; помните, зажим необходимо ставить
на твердой плоской поверхности направля-
ющей.
ВНИМАНИЕ: При пилении цветных ме-
таллов всегда используйте зажимные
устройства!
Комбинированное пиление
(Рис. 23, 24)
Комбинированное пиление является комбина-
цией пиления под углом и под наклоном. Этот
метод пиления используется при изготовления
рам или ящиков с наклонными стенками напо-
добие того, что изображен на рис. 23.
ВНИМАНИЕ: Если угол резания из-
меняется при каждом новом распиле,
проверьте, что зажимные рукоятки
фиксатора наклона и угла скоса на-
дежно затянуты. Затягивайте их
после выполнения любых изменений
угла наклона или угла скоса.

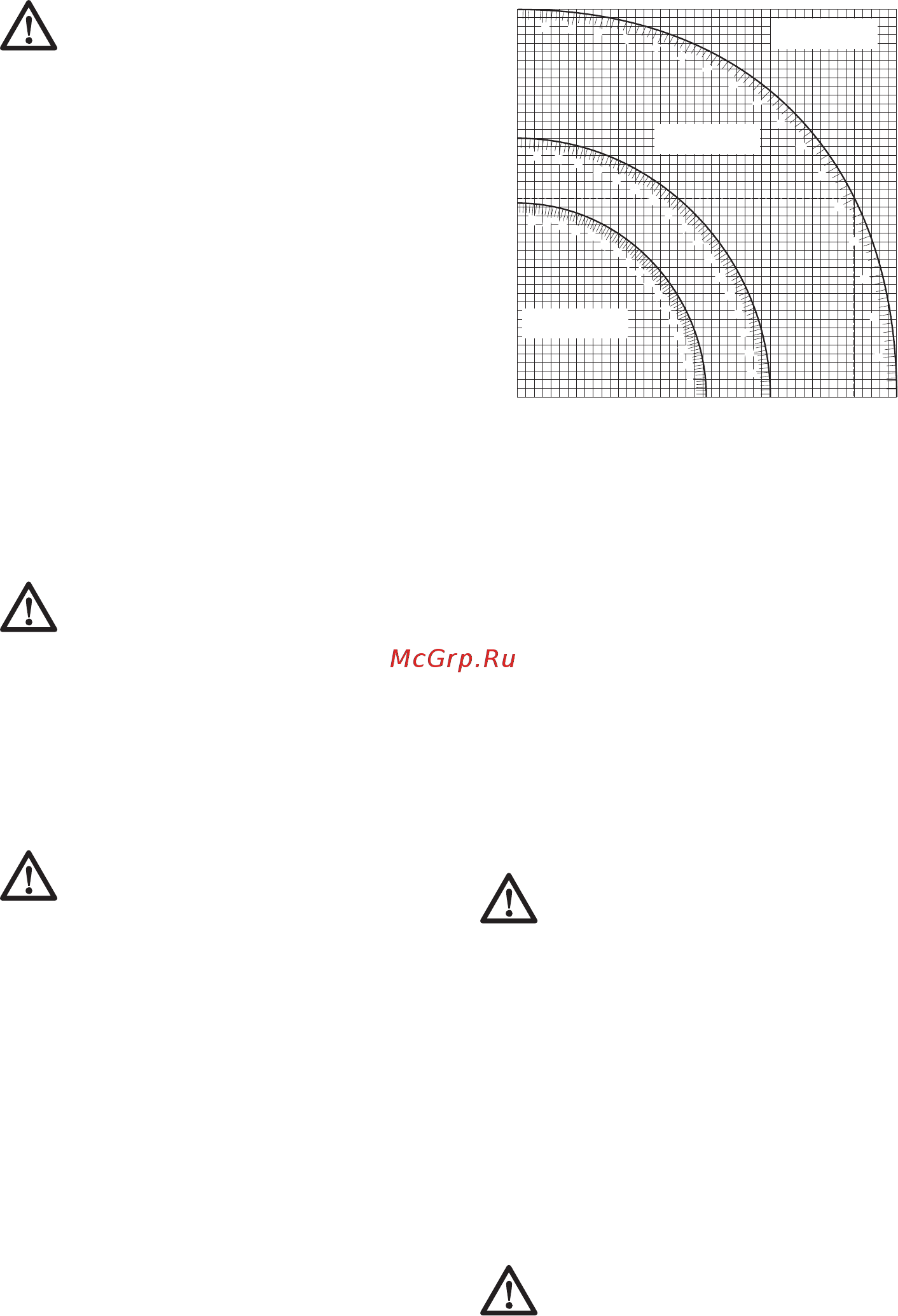

• На приведенной ниже диаграмме можно
выбрать правильный угол наклона и угол
скоса для комбинированного пиления.
• Для этого сначала выберите необходимый
для Вашего изделия угол «A» (Рис. 24)
и поместите этот угол на соответствующую
кривую диаграммы. Из этой точки опустите
вниз перпендикулярную линию для опре-
деления нужного угла наклона и горизон-
тальную для определения угла скоса.
0 5 10 15 20 25 30 35 40 45
0 5 10 15 20 25 30 35 40 45
5
10
15
20
25
30
35
40
45
5
10
15
20
25
30
35
40
5
10
15
20
2
5
30
3
5
40
4
5
50
5
5
6
0
65
70
75
80
8
5
5
10
15
20
2
5
30
35
40
45
50
5
5
6
0
6
5
7
0
75
80
85
5
1
0
15
20
2
5
30
35
40
45
50
55
60
65
70
75
80
85
УСТАНОВИТЕ ЭТОТ УГОЛ СКОСА НА ПИЛЕ
УГОЛ СТОРОНЫ ЯЩИКА (УГОЛ «А»)
УСТАНОВИТЕ ЭТОТ УГОЛ НАКЛОНА НА ПИЛЕ
ПРЯМОУГОЛЬНЫЙ
ЯЩИК
6-ТИ СТОРОННИЙ
ЯЩИК
8-МИ СТОРОННИЙ
ЯЩИК
1. Установите на пиле указанные углы и вы-
полните несколько пробных разрезов.
2. Попробуйте совместить отрезанные компо-
ненты.
Пример: Для изготовления четырехсторон-
него ящика с внешним углом 25° (угол «A»)
(Рис. 24), используйте верхнюю правую
кривую. Найдите метку 25° на кривой диа-
граммы. Проведите горизонтальную линию
до любой из сторон для определения
угла скоса, который стоит установить на
пиле (23°). Таким же образом проведите
вертикальную линию до нижнего или верх-
него края для определения угла наклона,
который следует установить на пиле (40°).
Всегда выполняйте пробные разрезы на
нескольких обрезках дерева для проверки
настроек пилы.
ВНИМАНИЕ: Никогда не превышайте
при комбинированной резке с углом
скоса 45° угол наклона в 45° для право-
го или левого скоса.
Опоры для коротких и длинных
заготовок (Рис. 3)
РАСПИЛОВКА КОРОТКИХ ЗАГОТОВОК
При пакетной резке или резке отдельных
коротких заготовок различной длины целесо-
образно использовать упор для коротких заго-
товок (оо). Упор может использоваться только
вместе с парой дополнительных опорных
направляющих рельсов (ii).
РАСПИЛОВКА БОЛЬШИХ ЗАГОТОВОК
ВНИМАНИЕ: Для снижения риска по-
лучения травмы, всегда используйте
опору для длинных заготовок.
