9

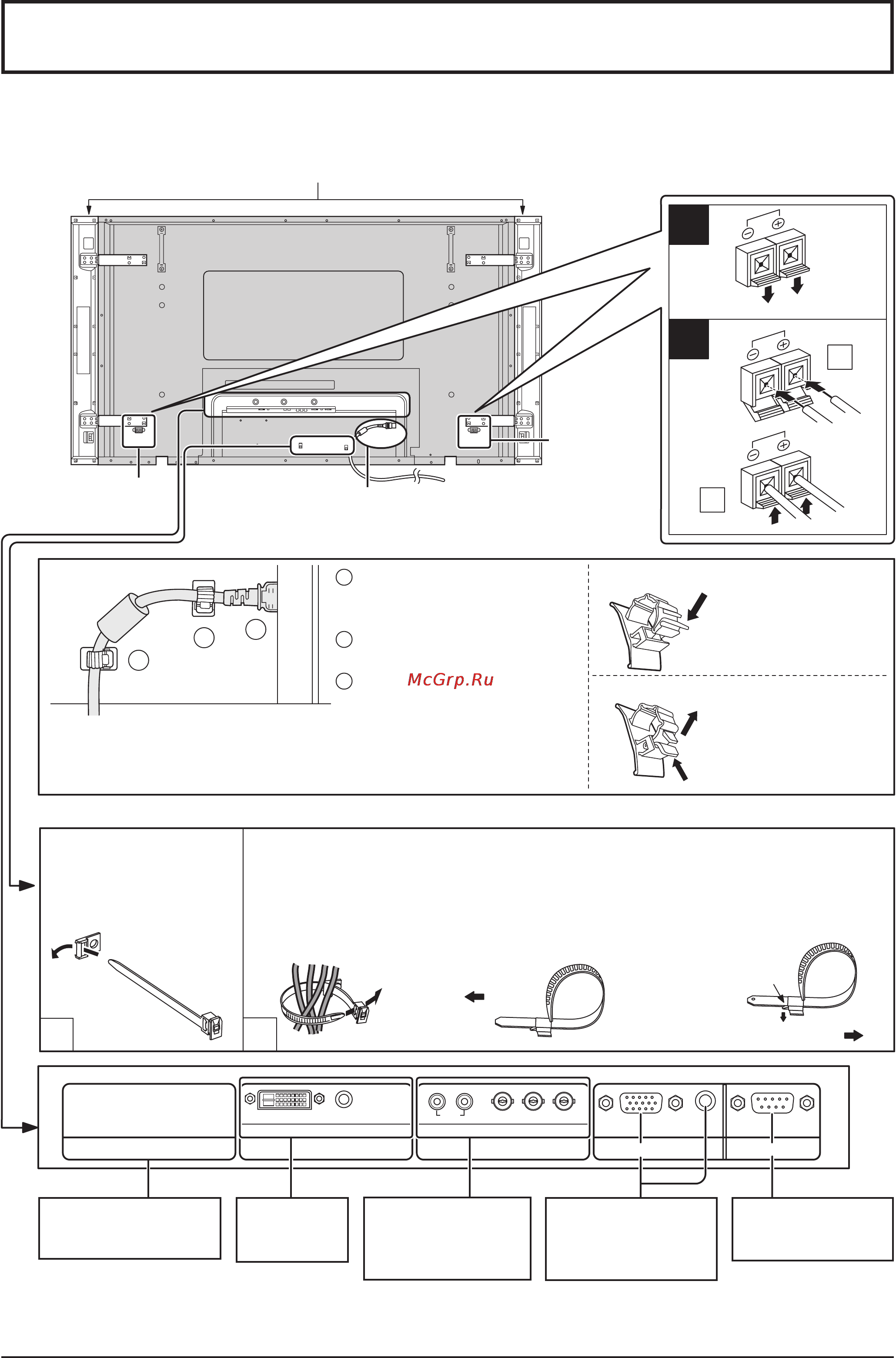

Подсоединения
1
2
1
3
2
1
2
1
2
SERIALPC IN
AUDIO
SLOT1 SLOT3
P
R
/C
R
/R P
B
/C
B
/B
Y/G
AUDIO
RL
COMPONENT/RGB IN
SLOT2
AUDIO
DVI-D IN
Разъем
ДИНАМИКА (П)
Разъем
ДИНАМИКА
(Л)
При подсоединении громкоговорителей убедитесь, что используете только дополнительные принадлежности.
За подробностями установки громкоговорителей обращайтесь к Руководству по установке громкоговорителей.
Подсоединение шнура переменного тока
(см. стр. 13)
Громкоговорители (Дополнительные принадлежности)
– Ленты фиксации шнуров Надежно закрепите все выступающие шнуры лентами.
Протяните закрепленную
ленту фиксации шнура
через зажим, как показано
на рисунке.
Чтобы закрепить шнуры, подсоединенные к разъемам, оберните ленту фиксации вокруг них,
а затем протяните указанный конец через замыкающий блок, как показано на рисунке.
Убедившись в том, что имеется достаточное провисание шнуров для минимизации
их натяжения (особенно для сетевого шнура), плотно свяжите в пучок все шнуры
с помощью прилагаемой ленты фиксации.
Чтобы затянуть: Чтобы ослабить:
Потяните
Потяните
Нажмите на защелку
– Крепление шнура переменного тока
Примечания:
При выпуске с завода плата разъемов установлена в SLOT 2 и SLOT 3.
Разъемы
COMPONENT/RGB IN
и Audio IN
(см. стр. 12)
Разъемы
DVI-D IN
(см. стр. 12)
Примечания: вилка шнура питания на иллюстрации может
отличаться от вилки вашего устройства.
1
Подключите разъем
шнура сетевого питания к
плазменному дисплею.
2
Закрепите фиксатор с левой
стороны.
3
Закрепите фиксатор с
правой стороны.
Закрытие
Нажмите, чтобы фиксатор
защелкнулся.
2.Потяните.
1. Держите ручку
нажатой.
Открытие
От мониторного
разъема EXTERNAL
на компьютере
(см. стр. 10)
От разъема SERIAL
на компьютере
(см. стр. 11)
Дополнительный блок
входных разъемов
(с крышкой)
