ТЕХНИЧЕСКАЯ ИНСТРУКЦИЯ

Электроводонагреватель (далее по тексту – ЭВН) предназначен для обеспечения

горячей водой бытовых и промышленных объектов, имеющих водопровод

холодной воды с давлением не менее 0,5 бар и не более 6 бар.

ЭВН выполнены в соответствии с действующими стандартами и проверены

компетентными аккредитованными инстанциями, обладающими

соответствующими сертификатами. Основные технические характеристики

указаны в «Таблицах характеристик».

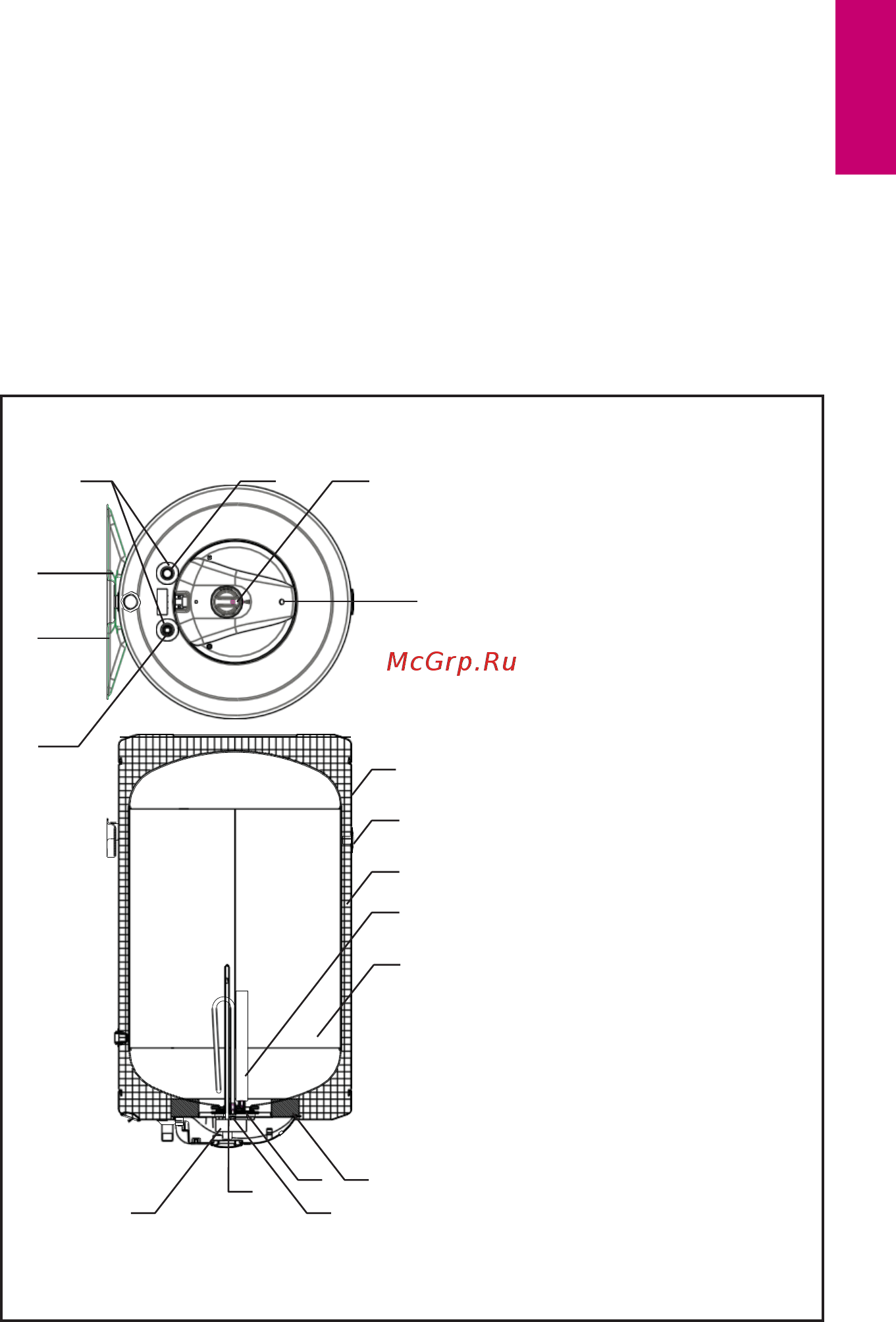

На рисунке 1 дана схема накопительного нагревателя с составляющими

элементами для типов OPTIMA и HEATLEADER (кроме моделей с обозначением

HD и HL)

5 6

Рис. 1

1. Защитная пленка

2. Изоляция из полиуретана

3. Бак водонагревателя

4. Нагревательный элемент

5. Прокладка

6. Kрышка фланца

7. Рабочий термостат

8. Защитный термостат

9. Магниевый анод

10. Подключение трубы холодной

воды

11. Подключение трубы горячей

воды

12. Индикаторная лампочка

13. Kнопка терморегулятора

14. Указатель температуры

15. Кронштейн крепления к стене

16. Шурупы крепления

кронштейна
