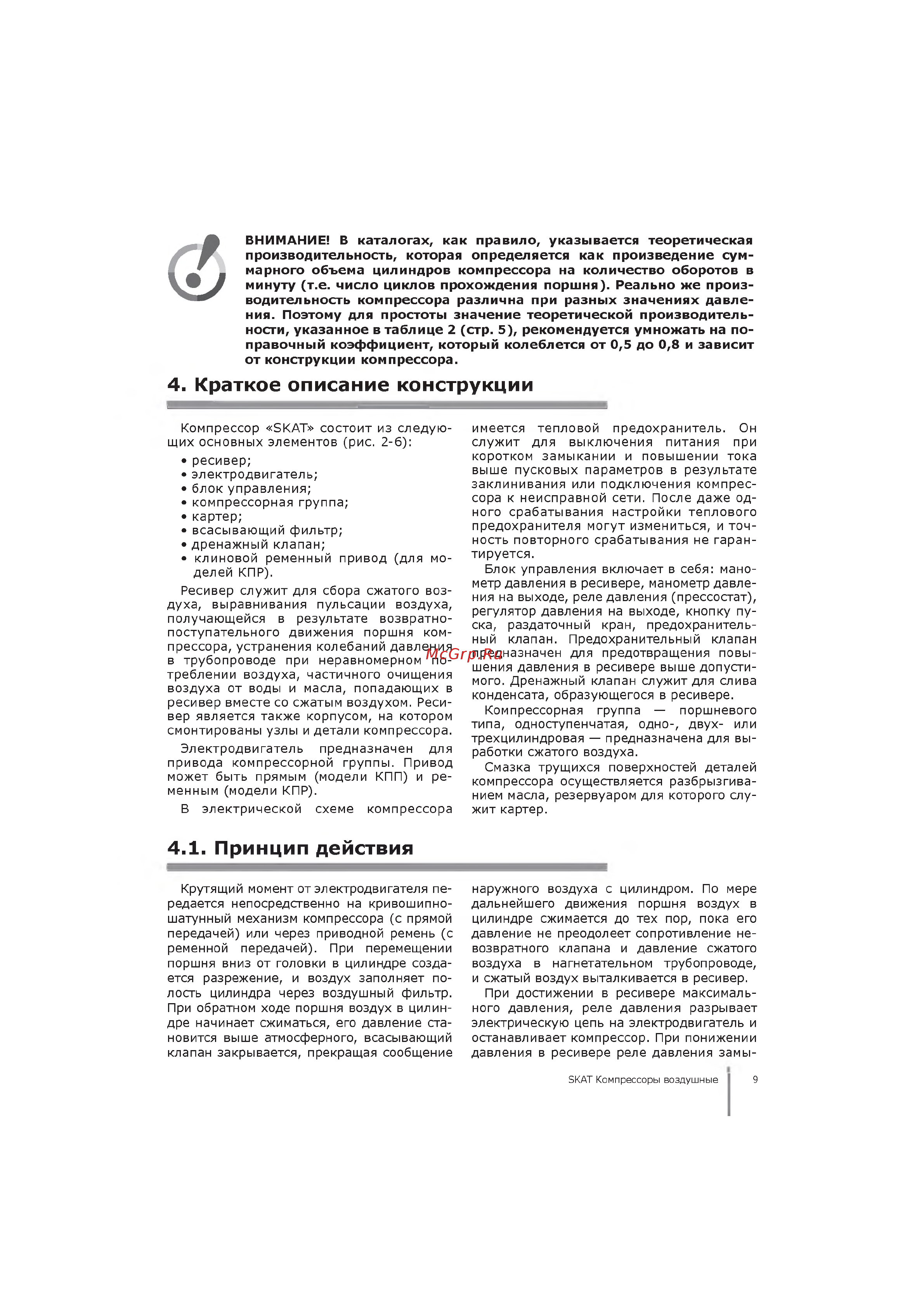

Skat КПП-200-24 [9/21] Краткое описание конструкции

ВНИМАНИЕ! В каталогах, как правило, указывается теоретическая

производительность, которая определяется как произведение сум

марного объема цилиндров компрессора на количество оборотов в

минуту (т.е. число циклов прохождения поршня). Реально же произ

водительность компрессора различна при разных значениях давле

ния. Поэтому для простоты значение теоретической производитель

ности, указанное в таблице 2 (стр. 5), рекомендуется умножать на по

правочный коэффициент, который колеблется от 0,5 до 0,8 и зависит

от конструкции компрессора.

4. Краткое описание конструкции

Компрессор «SKAT» состоит из следую

щих основных элементов (рис. 2-6):

• ресивер;

• электродвигатель;

• блок управления;

• компрессорная группа;

• картер;

• всасывающий фильтр;

• дренажный клапан;

• клиновой ременный привод (для мо

делей КПР).

Ресивер служит для сбора сжатого воз

духа, выравнивания пульсации воздуха,

получающейся в результате возвратно

поступательного движения поршня ком

прессора, устранения колебаний давления

в трубопроводе при неравномерном по

треблении воздуха, частичного очищения

воздуха от воды и масла, попадающих в

ресивер вместе со сжатым воздухом. Реси

вер является также корпусом, на котором

смонтированы узлы и детали компрессора.

Электродвигатель предназначен для

привода компрессорной группы. Привод

может быть прямым (модели КПП) и ре

менным (модели КПР).

В электрической схеме компрессора

4.1. Принцип действия

Крутящий момент от электродвигателя пе

редается непосредственно на кривошипно

шатунный механизм компрессора (с прямой

передачей) или через приводной ремень (с

ременной передачей). При перемещении

поршня вниз от головки в цилиндре созда

ется разрежение, и воздух заполняет по

лость цилиндра через воздушный фильтр.

При обратном ходе поршня воздух в цилин

дре начинает сжиматься, его давление ста

новится выше атмосферного, всасывающий

клапан закрывается, прекращая сообщение

имеется тепловой предохранитель. Он

служит для выключения питания при

коротком замыкании и повышении тока

выше пусковых параметров в результате

заклинивания или подключения компрес

сора к неисправной сети. После даже од

ного срабатывания настройки теплового

предохранителя могут измениться, и точ

ность повторного срабатывания не гаран

тируется.

Блок управления включает в себя: мано

метр давления в ресивере, манометр давле

ния на выходе, реле давления (прессостат),

регулятор давления на выходе, кнопку пу

ска, раздаточный кран, предохранитель

ный клапан. Предохранительный клапан

предназначен для предотвращения повы

шения давления в ресивере выше допусти

мого. Дренажный клапан служит для слива

конденсата, образующегося в ресивере.

Компрессорная группа — поршневого

типа, одноступенчатая, одно-, двух- или

трехцилиндровая — предназначена для вы

работки сжатого воздуха.

Смазка трущихся поверхностей деталей

компрессора осуществляется разбрызгива

нием масла, резервуаром для которого слу

жит картер.

наружного воздуха с цилиндром. По мере

дальнейшего движения поршня воздух в

цилиндре сжимается до тех пор, пока его

давление не преодолеет сопротивление не

возвратного клапана и давление сжатого

воздуха в нагнетательном трубопроводе,

и сжатый воздух выталкивается в ресивер.

При достижении в ресивере максималь

ного давления, реле давления разрывает

электрическую цепь на электродвигатель и

останавливает компрессор. При понижении

давления в ресивере реле давления замы

SKAT Компрессоры воздушные 9
