Fit ED-551 (80059) [6/12] Деталировка

Fit ED-551 (80059) [6/12] Деталировка
1
2
3
4
5
6
7
14
15
16
17
18
19
13
8
9
10
11
12
a
b
c
20
21
22
23
24
27
28
26
25
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
22 Клемма 1
23 Шайба гравера D4 4
24 Винт М4х8 1
№ наименование шт.
25 Подшипник 608RZ 1
26 Ротор 1
27 Подшипник 627Z 1
28 Винт М4х45 2
29 Защита статора 1
30 Статор 1
31 Корпус двигателя 1
32 Саморез ST3,9х16 6
33 Полукорпус ручки правый 1
34 Вставка 1
35 Крышка щеткодержателя 2
36 Щетка 2
37 Щеткодержатель с гильзой в с/б 2
38 Дроссель 2
39 Полукорпус ручки левый 1
40 Регулятор оборотов FA2-6 6A 250V 1
41 Конденсатор 0,22 250В 1
42 Саморез ST3,9х12 2
43 Держатель кабеля 1
44 Защита кабеля 1
45 Электрокабель с вилкой 1
а Вал переходной в с/б 1
b Шпиндель в с/б 1
c Ротор в с/б 1
№ наименование шт.
1 Контрвинт М4х14 (л.р.) 1
2 Патрон 1
3 Сжимное кольцо 1
4 Шайба 1
5 Винт М4х30 3
6 Шайба D4 5
7 Корпус редуктора с подшипником в с/б 1
8 Корпус редуктора с подшипником в с/б 1
9 Шарик D3 1
10 Промежуточный вал 1
11 Переходная шестерня 1
12 Разжимное кольцо 1
13 Станина с подшипниками в с/б 1
14 Вал шпинделя 1
15 Шпонка 1
16 Подшипник 6200RZ 1
17 Проставка 1
18 Шестерня шпинделя 1
19 Разжимное кольцо 1
20 Станина с подшипниками в с/б 1
21 Станина с подшипниками в с/б 1

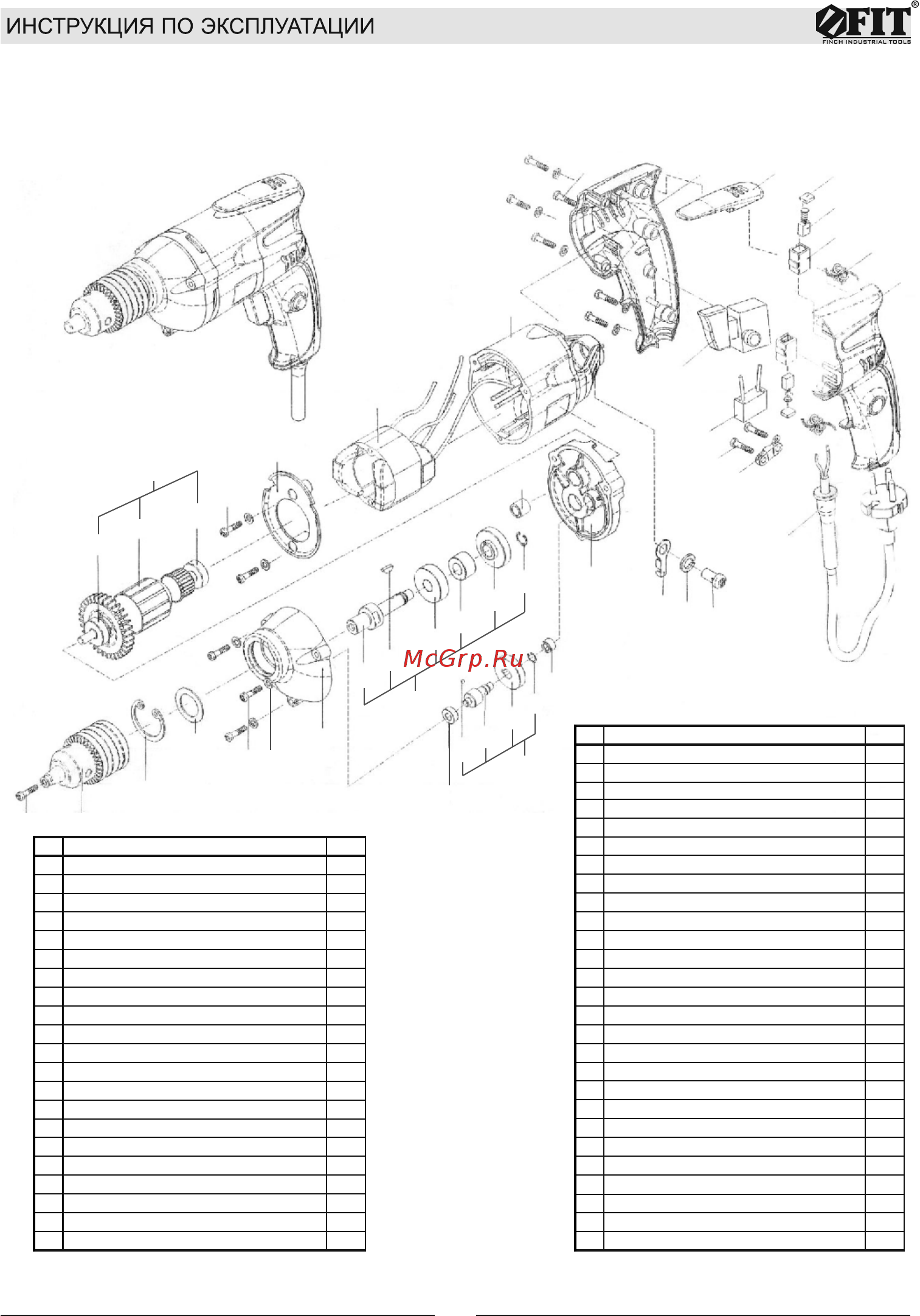

Рис.2
Деталировка
6
