Fit ID-711 (80073) [6/12] Деталировка

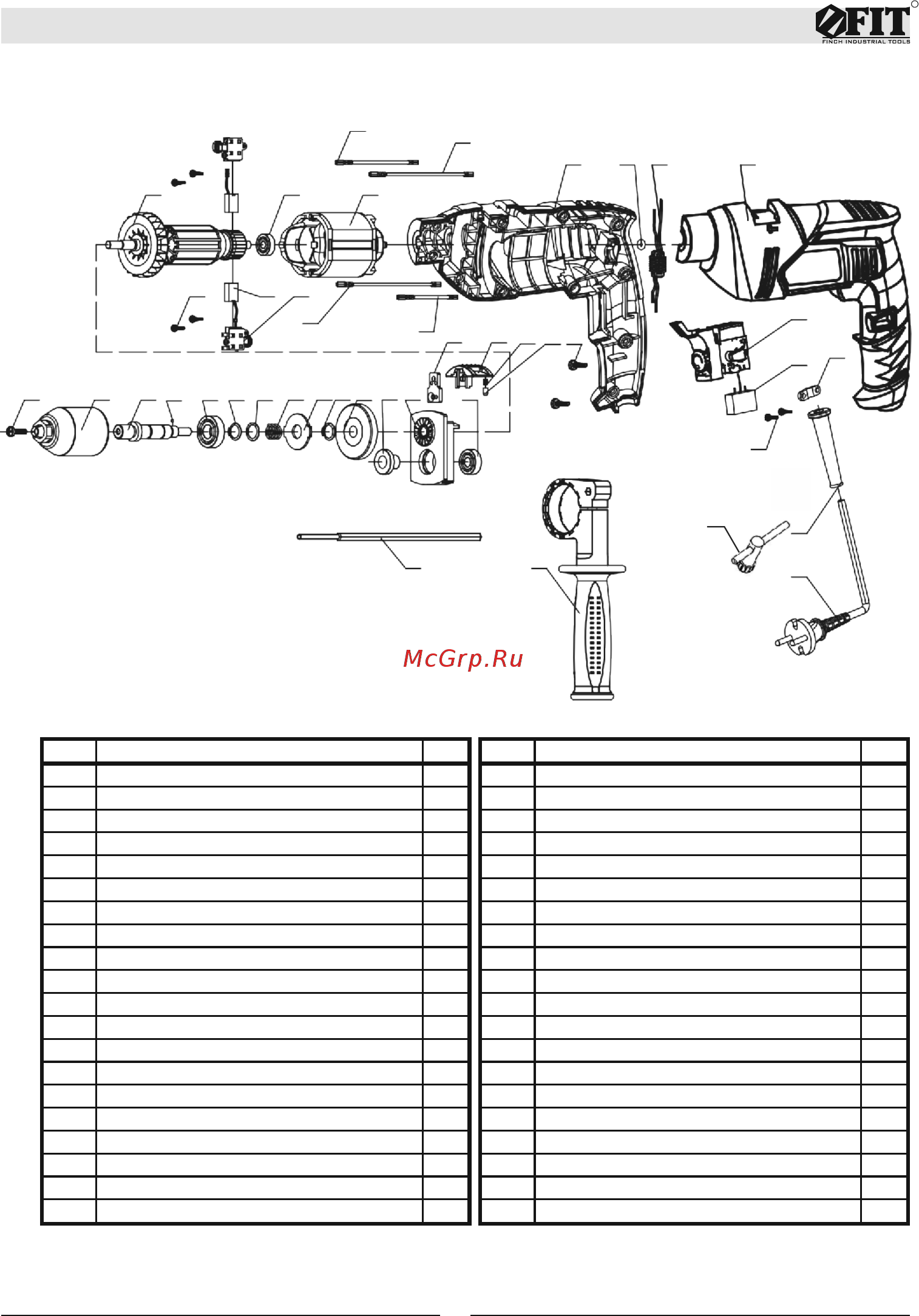

Рис. 2

Деталировка

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

№ наименование шт. № наименование шт.

1 Винт М6х25 л.р. 1 21 Провод 210 в с/б 2

2 Патрон безключевой ½” 1 22 Щеткодержатель в с/б 2

3 Шпиндель 1 23 Щетка 2

4 Шарик D4 1 24 Саморез ST2,9х12 4

5 Подшипник 6001 RZ 1 25 Ротор 1

6 Шайба разжимная D12 1 26 Подшипник 607 RZ 1

7 Шайба 1 27 Статор 1

8 Пружина шпинделя 1 28 Провод 160 в с/б 1

9 Шайба 1 29 Полукорпус правый 1

10 Шайба разжимная D12 1 30 Демпфер 1

11 Шестерня 1 31 Дроссель 1

12 Маслоотражатель 1 32 Полукорпус левый 1

13 Станина в с/б 1 33 Выключатель HLTE-8A 1

14 Подшипник 608 RZ 1 34 Держатель кабеля 1

15 Саморез ST4,2х16 12 35 Конденсатор TNS-3H 0,33 250V 1

16 Фиксатор 1 36 Ключ патрона 1

17 Пружина фиксатора 1 37 Защита кабеля 1

18 Клавиша режимов 1 38 Электрокабель с вилкой 1

19 Опора шпинделя 1 39 Рукоятка дополнительная в с/б 1

20 Провод 95 в с/б 1 40 Глубиномер 1

29 30 31 32

272625

24 23 22

19 18 17 1516

2 3 4 5 6 7 8 9 10 11 12 13 14

40 39
