7
Внимание!
· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для
которых они предназначены;
· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или
непрерывная работа свыше 20 минут может привести к его выходу из строя;
· Ознакомьтесь с разделом МЕРЫ БЕЗОПАСНОСТИ и выполняйте изложенные в нем требова-
ния.
Установка дополнительной рукоятки и глубиномера
Внимание! Убедитесь, что вилка электрического кабеля отключена от электрической розетки.
1. Установите, если требуется, дополнительную рукоятку 9 (см. рис.1) на шейку перфоратора,
разверните ее в удобное для работы положение и зафиксируйте, вращая ее ручку по часовой стрелке.
При любых видах работ всегда пользуйтесь дополнительной рукояткой.
2. Воспользуйтесь входящим в комплект поставки глубиномером 3, если необходимо высверлить
отверстие заданной глубины. Для этого немного выверните фиксатор глубиномера 4 и вставьте в
отверстие дополнительной рукоятки глубиномер так, как показано на рис.1. Установите конец
глубиномера на одном уровне с кончиком сверла или бура, а затем сдвиньте глубиномер на
расстояние, равное необходимой глубине сверления. Надежно заверните фиксатор глубиномера.
Установка/замена сменного инструмента
Универсальный зажимной патрон SDS+ позволяет быстро устанавливать и снимать сменный
инструмент, имеющий SDS+ хвостовик.
Для использования свёрел с цилиндрическим хвостовиком применяйте ключевой патрон с SDS+
переходником (в комплект поставки не входит).
Установка
Внимание! Убедитесь, что вилка электрического кабеля отключена от
электрической розетки.
1. Проверьте исправность устанавливаемого сменного инструмента.
Очистите и смажьте его хвостовик.

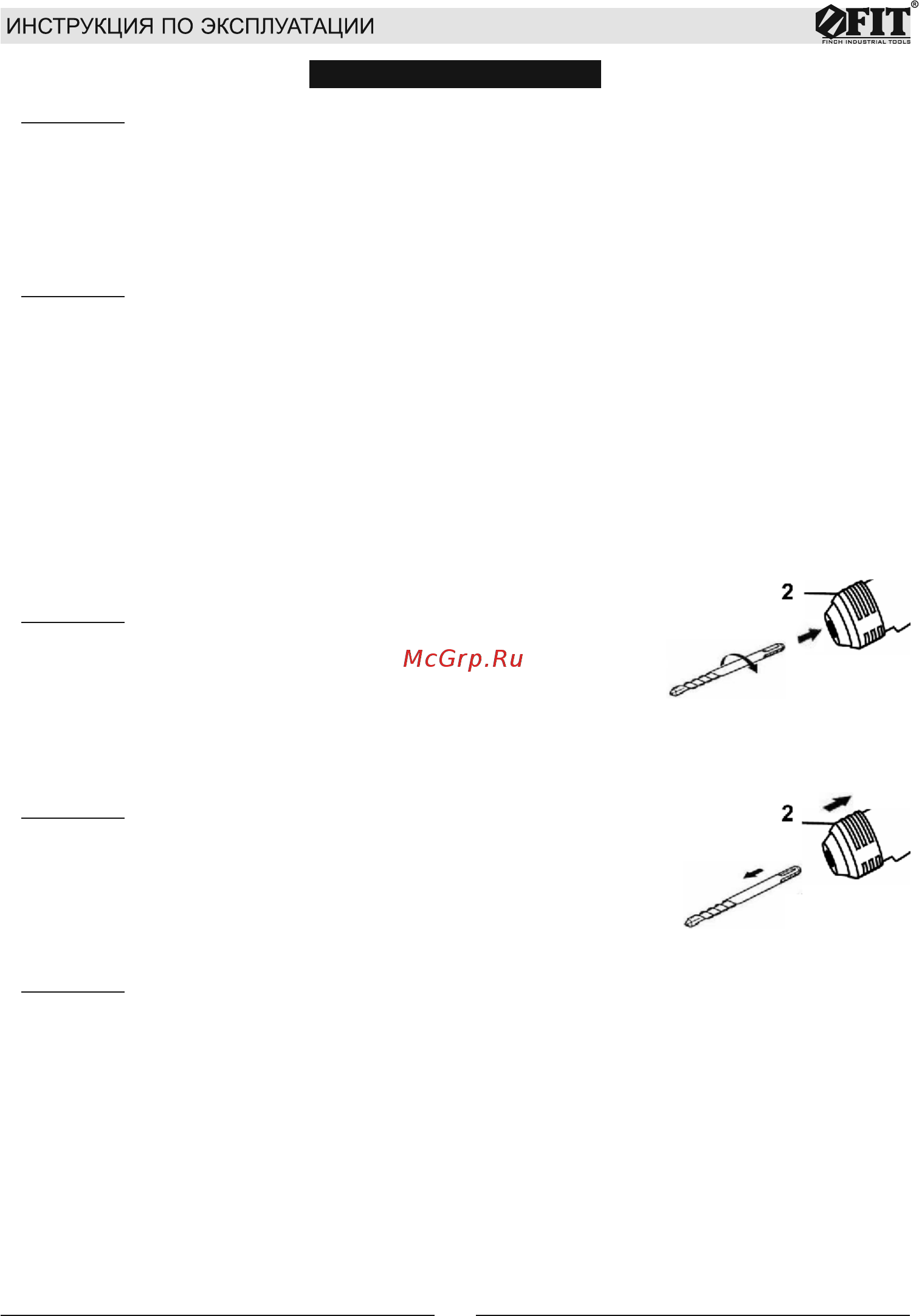

2. Вставьте, поворачивая, инструмент в патрон 2 (см. рис.1 и рис.3) до
упора. Должен раздаться характерный щелчок при фиксации хвостовика.
3. Убедитесь, что инструмент зафиксирован и имеет ход 10-15мм,
перемещая его вперед и назад.
Извлечение
Внимание! Убедитесь, что вилка электрического кабеля отключена от
электрической розетки.
1. Сдвиньте по стрелке и удерживайте обойму патрона 2 (см. рис.1 и
рис.4).
2. Извлеките сменный инструмент и отпустите обойму. Она должна
вернуться в исходное положение.
Переключение режимов работы
Перфоратор имеет переключатель режимов 5 (см. рис.1) на три фиксируемых положения.
Внимание!
· Переключение режимов допускается производить только после выключения перфоратора и
полной остановки двигателя.
· Переключатель допускается переводить из одного положения в другое, предварительно утопив
блокиратор на его торце.
Режим сверления
Для обычного сверления (сталь, древесина и т.п.) необходимо переключатель режимов перевести в
фиксируемое положение, обозначенное на корпусе перфоратора значком в виде сверла.
Режим перфорации
При сверлении бетона, кирпичной кладки и т.п. необходимо переключатель режимов перевести в
фиксируемое положение, обозначенное на корпусе перфоратора значком в виде сверла и молотка.
Режим удара
Для работы перфоратором как отбойным молотком (зубилом) необходимо переключатель режимов
перевести в фиксируемое положение, обозначенное на корпусе перфоратора значком в виде
молотка. В этом режиме шпиндель жестко заблокирован от вращательных движений. Поэтому, для
Рис. 3
Рис. 4
ПОДГОТОВКА К РАБОТЕ
