Fit CD-12C (80202) [6/12] Деталировка

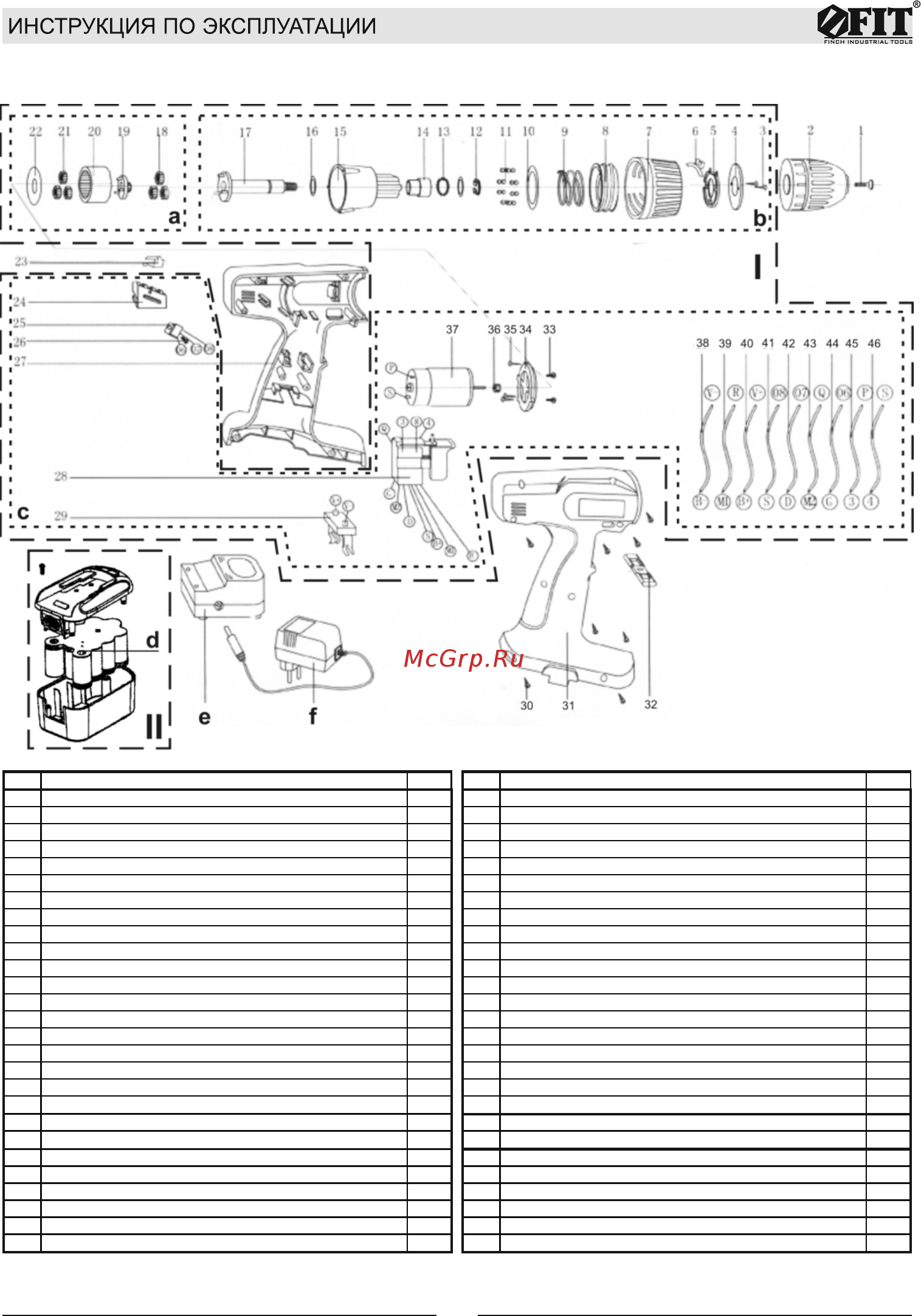

Рис. 2

Деталировка

№ наименование шт. № наименование шт.

1 контрвинт М5х16(л.р.) 1 28 регулятор оборотов FAO8A 12/1 7.2-24V 12A в с/б 1

2 патрон 1 29 разъем 1

3 саморез ST3,2х16 2 30 саморез ST3,2х16 8

4 крышка торцевая 1 31 полукорпус правый 1

5 кольцо фиксатора 1 32 клавиша реверса 1

6 пружина фиксатора 1 33 винт М3х6 2

7 крышка регулятора момента 1 34 шайба переходная 1

8 гайка-регулятор момента 1 35 саморез ST2,9х15 3

9 пружина регулятора момента 1 36 двигатель 12V с шестерней 1

10 шайба 38,0х30,0х0,9 1 37 двигатель 12V с шестерней 1

11 шарик D4 16 38 провода 1

12 кольцо стопорное D11 1 39 провода 1

13 шарик D3 15 40 провода 1

14 корпус регулятора момента в с/б 1 41 провода 1

15 корпус регулятора момента в с/б 1 42 провода 1

16 шайба 17,4х12,5х0,5 2 43 провода 1

17 ось шпинделя 1 44 провода 1

18 шестерня 14,0х6,8х18 3 45 провода 1

19 шестерня передаточная 1 46 провода 1

20 шестерня внутренняя 1 I регулятор момента, редуктор, двигатель 12V в с/б 1

21 шестерня 14,0х6,8х18 3 II аккумуляторная батарея 12V в с/б 1

22 шайба 38,9х14,9х0,7 1 a редуктор в с/б 1

23 держатель биты 1 b регулятор момента в с/б 1

24 радиатор 1 c двигатель 12V в с/б 1

25 регулятор оборотов FAO8A 12/1 7.2-24V 12A в с/б 1 d аккумуляторы в с/б 1

26 изолятор выводов 1 e переходной блок в с/б 1

27 полукорпус левый 1 f адаптор с/б 1
