Внимание!
џ Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для
которых они предназначены;
џ Используйте только тот сменный инструмент, допустимая частота вращения которого выше, чем
частота вращения шпинделя УШМ;
џ Используйте только те зачистные и отрезные диски, внешний диаметр которых не превышает 115
мм и имеющие посадочное отверстие с диаметром 22 мм. При этом всегда устанавливайте защитный
кожух;
џ Использование изделия для других операций и в иных целях, чрезмерная перегрузка или
непрерывная работа свыше 20 минут могут привести к его выходу из строя;
џ Ознакомьтесь с разделом МЕРЫ БЕЗОПАСНОСТИ и выполняйте изложенные в нем требова-
ния.
Установка дополнительной рукоятки
Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.
Установите дополнительную рукоятку 4 (см. рис.1) в удобное для работы положение и зафиксируй-
те, вращая ее ручку по часовой стрелке.
Для работы всегда пользуйтесь рукояткой.
Положение защитного кожуха
Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.
1. Ослабьте винт 7 (см. рис.1), осуществляющий прижим защитного кожуха 8 (см. рис.1) к УШМ.
2. Поворачивая кожух, установите его в нужное положение.
3. Вновь затяните винт, осуществляющий прижим защитного кожуха к УШМ.
Установка сменного инструмента
Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.
1. Разместите установочный фланец 5 (см. рис.1 и рис. 3) на валу шпинделя с учетом их выборок.
2. Установите посадочное отверстие диска в центрирующий выступ фланца без
люфта.
Внимание! Использование адаптеров или переходников запрещено.
3. От руки закрутите затяжную гайку 6 выборкой к диску, если используется диск
толщиной до 5мм. В противном случае переверните гайку выборкой наружу.
4. Зафиксируйте вал шпинделя стопором 9 (см. рис.1) и надежно затяните гайку
6 c помощью ключа.
Внимание! Запрещается использовать стопор для целей, отличных от выше
изложенных.
5. Отпустите стопор и проверьте правильность установки диска, прокручивая его
рукой в защитной перчатке - он должен вращаться свободно и без биений.
Установка корщетки-насадки
Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от
электрической розетки.
1. Снимите затяжную гайку 6 (см. рис.3) и установочный фланец 5.
2. Рукой в защитной перчатке накрутите корщетку-насадку. Зафиксируйте вал
шпинделя рожковым ключом х17 (в комплект поставки не входит) и надежно
затяните сменный инструмент.
Внимание!
· Запрещено применение корщеток-насадок с диаметром более 115мм.
· Запрещено применение корщеток-насадок с УШМ, если частота вращения
шпинделя выше, чем максимально допустимая частота вращения применяемого
сменного инструмента.
Включение / Выключение
Включение
Подключите вилку электрического кабеля УШМ к электрической сети. Переведите кнопку
выключателя 1 (см. рис.1) по стрелке “I” и зафиксируйте ее. УШМ включится.
Выключение
Нажмите на нижнюю часть кнопки выключателя 1 и отпустите ее. Кнопка переместиться по стрелке
“О” и УШМ выключится.
ПОДГОТОВКА К РАБОТЕ
6
5

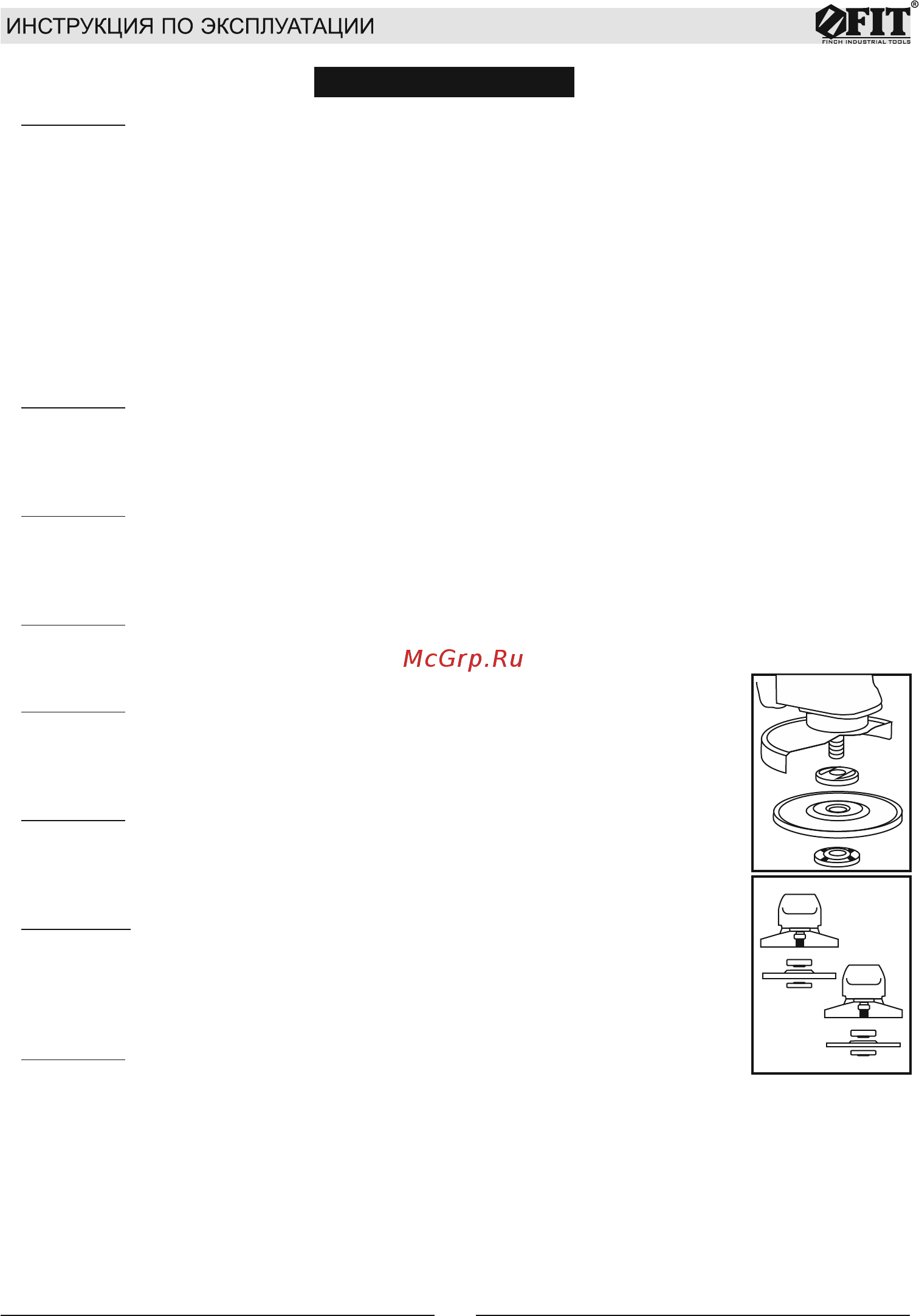

Рис. 3
7
