Fit AG-115/600 (80261) [6/12] Рис 2

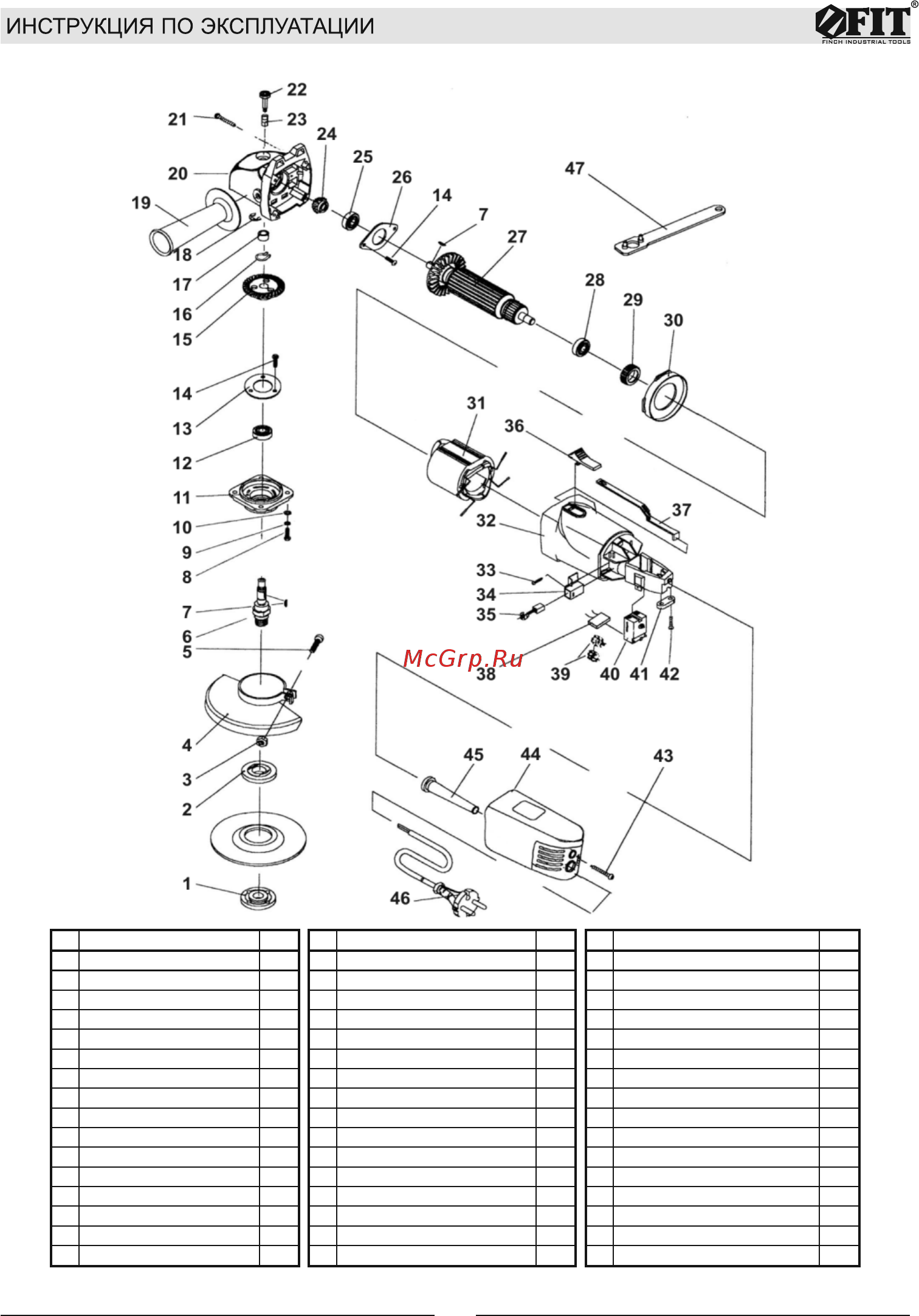

Рис. 2

Деталировка

№ наименование К-во № наименование К-во № наименование К-во

1 Гайка 1 17 Подшипник 1 33 Саморез ST3х8 2

2 Фланец 1 18 Шайба фиксирующая D5 1 34 Щеткодержатель 2

3 Кожух защитный в с/б 1 19 Рукоятка дополнительная 1 35 Щетка 2

4 Кожух защитный в с/б 1 20 Основание редуктора 1 36 Клавиша выключателя 1

5 Кожух защитный в с/б 1 21 Саморез ST4х20 4 37 Активатор 1

6 Шпиндель 1 22 Фиксатор 1 38 Конденсатор TNS-2H 0,22 1

7 Шпонка 2 23 Пружина фиксатора 1 39 Дроссель 2

8 Винт М4х14 4 24 Шестерня малая 1 40 Выключатель S125 5 1

9 Шайба граверная D4 4 25 Подшипник 629 1 41 Держатель кабеля 1

10 Шайба D4 4 26 Пластина прижимная 1 42 Саморез ST4х14 2

11 Крышка редуктора 1 27 Ротор 1 43 Саморез ST4х12 1

12 Подшипник 6000 1 28 Подшипник 627 1 44 Кожух коллектора 1

13 Пластина прижимная 1 29 Кожух подшипника 1 45 Защита кабеля 1

14 Винт М4х10 5 30 Дифлектор 1 46 Электрокабель с вилкой 1

15 Шестерня большая 1 31 Статор 1 47 Ключ 1

16 Шайба разжимная D10 1 32 Корпус двигателя 1
