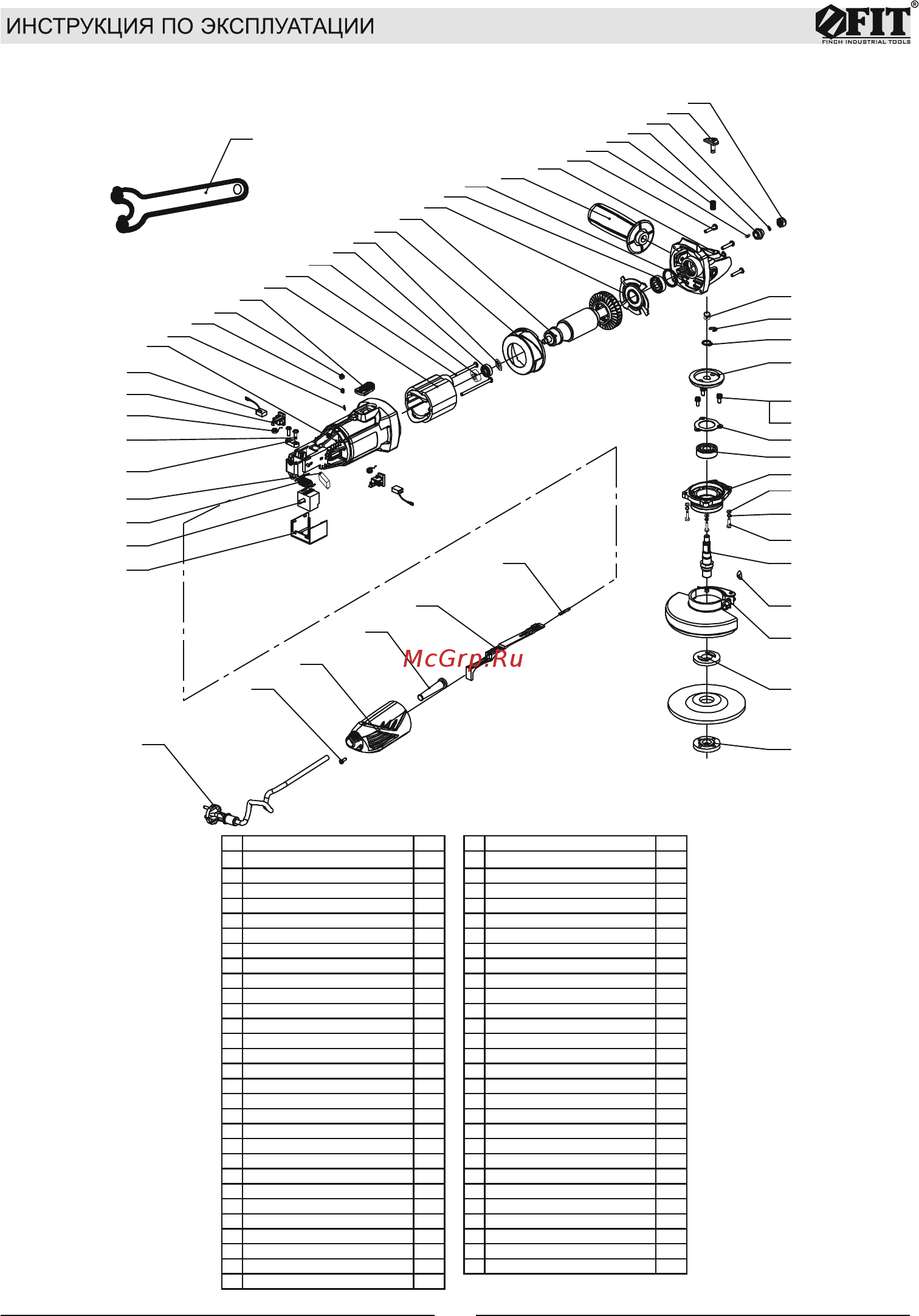

Деталировочный рисунок

Рис. 2

№ Наименование К-во № Наименование К-во

1 Кабель электрический с вилкой 1 30 Уплотнитель 1

2 Саморез ST4,2х12 1 31 Рукоятка дополнительная 1

3 Крышка коллектора 1 32 Основание редуктора 1

4 Защита кабеля 1 33 Саморез ST4,2х25 4

5 Активатор 1 34 Шпонка 1

6 Пружина активатора 1 35 Пружина фиксатора 1

7 Крышка выключателя 1 36 Шестерня малая 1

8 Выключатель 1 37 Шайба граверная D8 1

9 Дроссель 1 38 Фиксатор 1

10 Конденсатор TNS-2H 0,22 250V 1 39 Гайка М8 1

11 Держатель кабеля 1 40 Подшипник 1

12 Саморез ST4,2х12 2 41 Шайба фиксирующая D5 1

13 Пружина щеткодержателя 2 42 Шайба разжимная D10 1

14 Щеткодержатель 2 43 Шестерня большая 1

15 Щетка 2 44 Саморез ST4х12 3

16 Корпус двигателя 1 45 Шайба граверная D4 3

17 Упор блокиратора 1 46 Прижимная пластина 1

18 Пружина блокиратора 1 47 Подшипник 6201 1

19 Кнопка блокиратора 1 48 Крышка редуктора 1

20 Клавиша выключателя 1 49 Шайба D4 4

21 Статор 1 50 Шайба граверная D4 4

22 Саморез ST4,2х65 2 51 Винт М4х18 4

23 Кожух подшипника 1 52 Шпиндель 1

24 Подшипник 607 1 53 Шпонка 1

25 Отражатель 1 54 Кожух защитный в с/б 1

26 Дефлектор 1 55 Фланец 1

27 Ротор 1 56 Гайка 1

28 Рефлектор 1 57 Ключ 1

29 Подшипник 629 1
