Fit AG-125/901 (80319) [6/12] Деталировочный рисунок

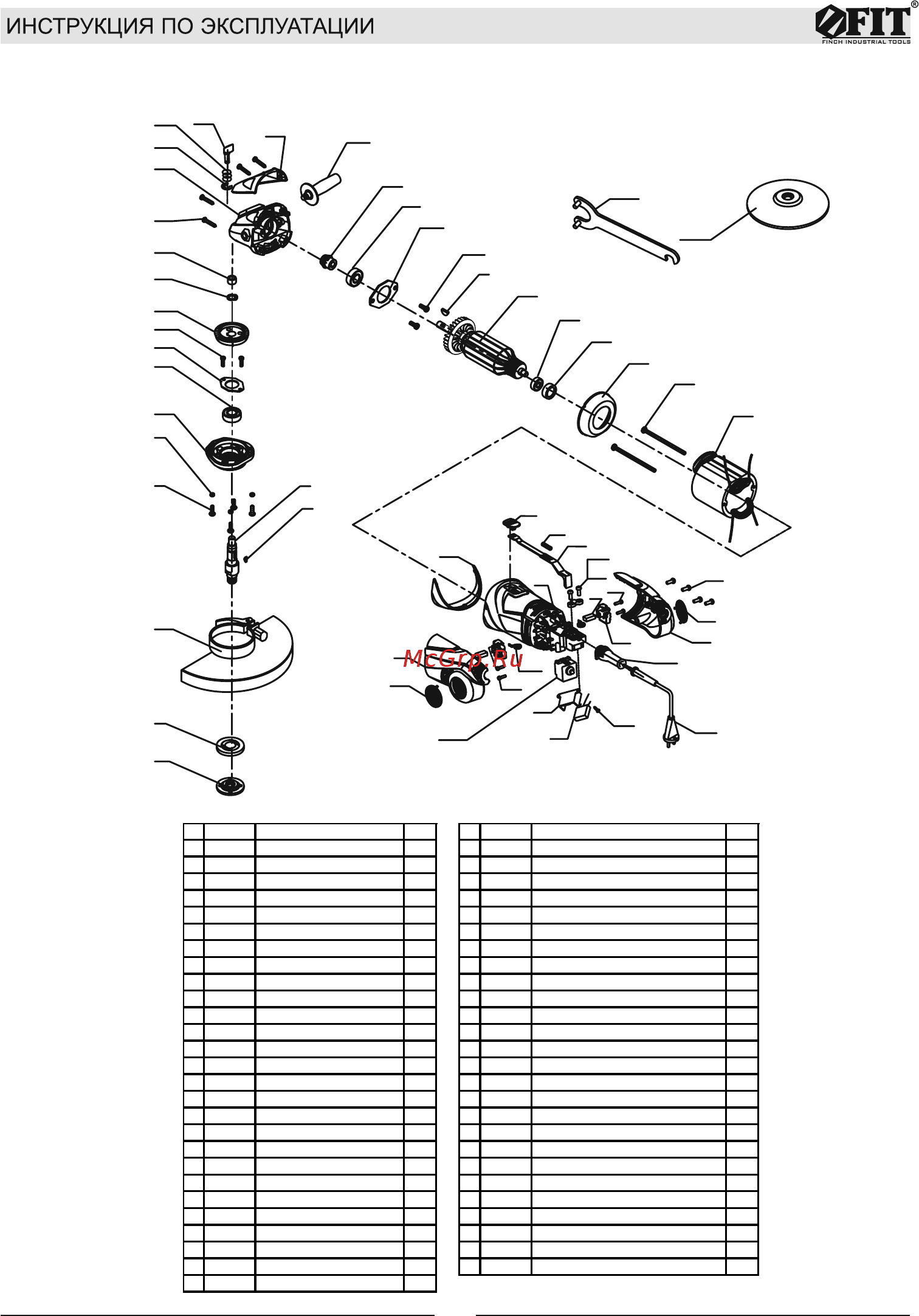

Деталировочный рисунок

Рис. 2

№ Код Наименование К-во № Код Наименование К-во

1 3190001 Гайка 1 28 3190028 Саморез ST4х67 2

2 3190002 Фланец 1 29 3190029 Статор 1

3 3190003 Кожух защитный в с/б 1 30 3190030 Клавиша выключателя 1

4 3190004 Шпонка 10х3,7х3,0 2 31 3190031 Пружина активатора 1

5 3190005 Шпиндель 1 32 3190032 Активатор 1

6 3190006 Винт М4х16 4 33 3190033 Накладка декоративная 1

7 3190007 Шайба граверная D4 4 34 3190034 Решетка воздухозаборная левая 1

8 3190008 Крышка редуктора 1 35 3190035 Крышка коллектора левая 1

9 3190009 Подшипник 6000 2 36 3190036 Саморез ST3х12 4

10 3190010 Прижимная пластина 1 37 3190037 Пружина щетки 2

11 3190011 Винт М4х10 4 38 3190033 Корпус двигателя 1

12 3190012 Шестерня большая 1 39 3190038 Саморез ST4х14 2

13 3190013 Шайба разжимная D10 1 40 3190039 Держатель кабеля 1

14 3190014 Подшипник 1 41 3190040 Щетка 2

15 3190015 Саморез ST4х23 4 42 3190041 Щеткодержатель 2

16 3190016 Основание редуктора 1 43 3190042 Крышка коллектора правая 1

17 3190017 Шайба фиксирующая D4 1 44 3190043 Решетка воздухозаборная правая 1

18 3190018 Пружина фиксатора 1 45 3190044 Саморез ST4х16 4

19 3190019 Фиксатор 1 46 3190045 Выключатель 1

20 3190020 Накладка редуктора 1 47 3190046 Держатель конденсатора 1

21 3190021 Рукоятка дополнительная 1 48 3190047 Конденсатор TNS-2H 0,22 250V 1

22 3190022 Шестерня малая 1 49 3190048 Саморез ST3х10 2

23 3190023 Прижимная пластина 1 50 3190049 Защита кабеля 1

24 3190024 Ротор 1 51 3190050 Кабель электрический с вилкой 1

25 3190025 Подшипник 627 1 52 3190051 Ключ 1

26 3190026 Кожух подшипника 1 53 3190052 Диск 1

27 3190027 Отражатель 1
