Внимание!

· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для кото-

рых они предназначены.

· Используйте только тот сменный инструмент, допустимая частота вращения которого выше, чем

максимальная частота вращения шпинделя УШМ.

· Используйте только те зачистные и отрезные диски, внешний диаметр которых не превышает

125мм, и имеющие посадочное отверстие с диаметром 22мм. При этом всегда устанавливайте защит-

ный кожух.

· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или непре-

рывная работа свыше 20 минут может привести к его выходу из строя.

· Ознакомьтесь с разделом МЕРЫ БЕЗОПАСНОСТИ и выполняйте изложенные в нем требова-

ния.

Установка дополнительной рукоятки

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

Установите дополнительную рукоятку 1 (см. рис.1) в удобное для работы положение и зафиксируй-

те, вращая ее ручку по часовой стрелке до упора.

Обязательно пользуйтесь рукояткой.

Положение защитного кожуха

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

1. Поверните курок защитного кожуха 6 (см. рис.1), осуществляющий фиксацию кожуха на УШМ.

2. Поворачивая кожух, установите его в нужное положение.

3. Зафиксируйте курок защитного кожуха.

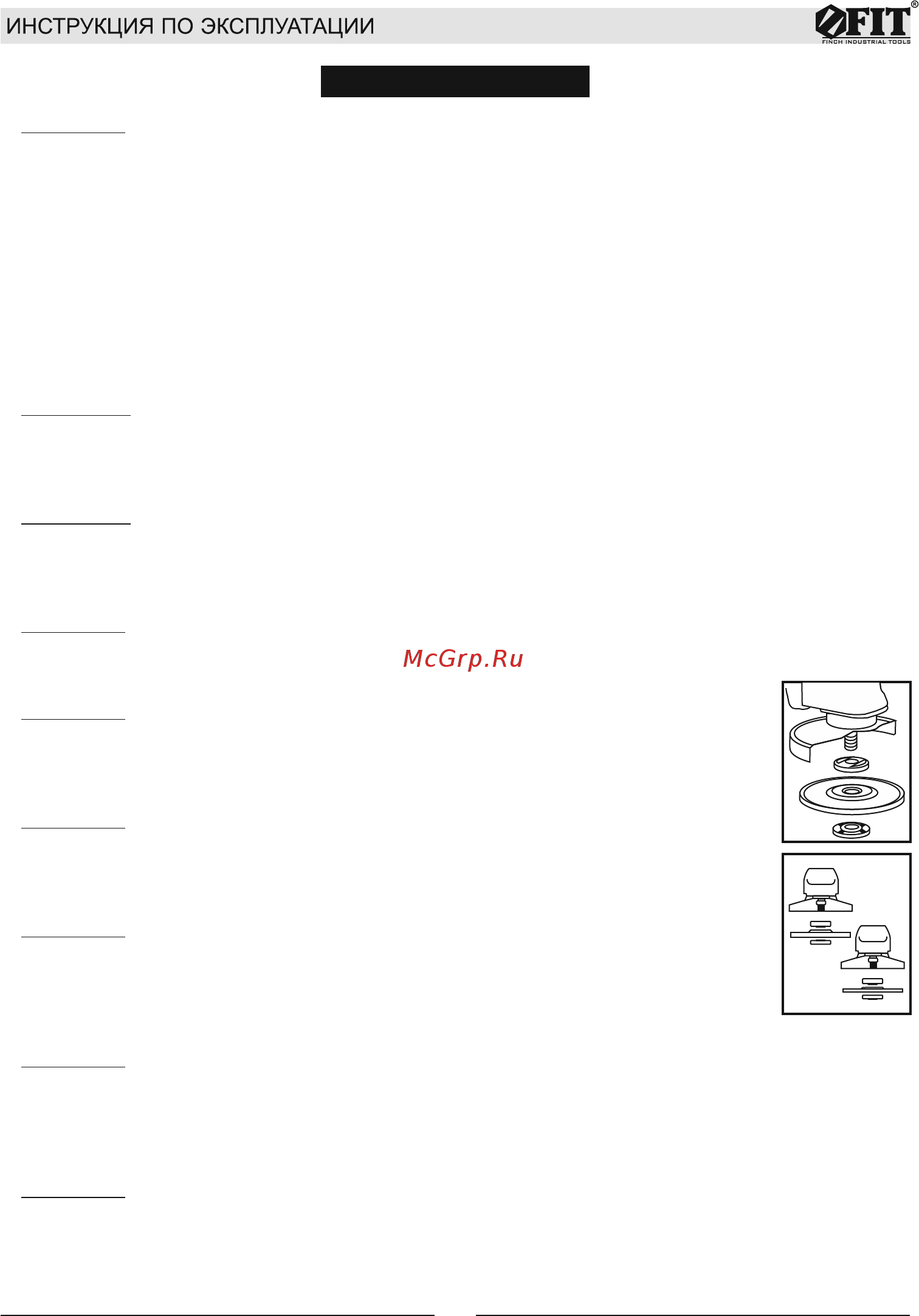

Установка сменного инструмента

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от электрической розетки.

1. Разместите установочный фланец 9 (см. рис.3) на валу шпинделя с учетом их выборок.

2. Установите посадочное отверстие диска в центрирующий выступ фланца без

люфта.

Внимание! Использование адаптеров или переходников запрещено.

3. От руки закрутите затяжную гайку 10 выборкой к диску, если используется диск

толщиной до 5мм. В противном случае переверните гайку выборкой наружу.

4. Зафиксируйте вал шпинделя стопором 8 (см. рис.1) и надежно затяните гайку 10

c помощью ключа.

Внимание! Запрещается использовать стопор для целей, отличных от выше изло-

женных.

5. Отпустите стопор и проверьте правильность установки диска, прокручивая его

рукой в защитной перчатке – он должен вращаться свободно и без биений.

Установка корщетки-насадки

Внимание! Убедитесь, что вилка электрического кабеля УШМ отключена от элек-

трической розетки.

1. Снимите затяжную гайку 10 (см. рис.3) и установочный фланец 9.

2. Рукой в защитной перчатке накрутите корщетку-насадку. Зафиксируйте вал

шпинделя рожковым ключом х17 (в комплект поставки не входит) и надежно затяните

сменный инструмент.

Внимание!

· Запрещено применение корщеток-насадок с диаметром более 115 мм.

· Запрещено применение корщеток-насадок с УШМ, если частота вращения шпинделя выше, чем

максимально допустимая частота вращения применяемого сменного инструмента.

Включение/Выключение

Включение

Внимание! Убедитесь, что УШМ выключена, нажав на клавишу выключателя 3 (см. рис.1) в районе

значка “O”. Если машина была включена, то клавиша переместиться по стрелке “O” и УШМ выключит-

ся.

1. Подключите вилку электрического кабеля УШМ к электрической сети.

2. Утопите кнопку блокиратора 4 и переведите до щелчка клавишу выключателя 3 по стрелке “I”.

ПОДГОТОВКА К РАБОТЕ

Рис. 3
