Fit AG-125/1011 (80324) [6/12] Деталировочный рисунок

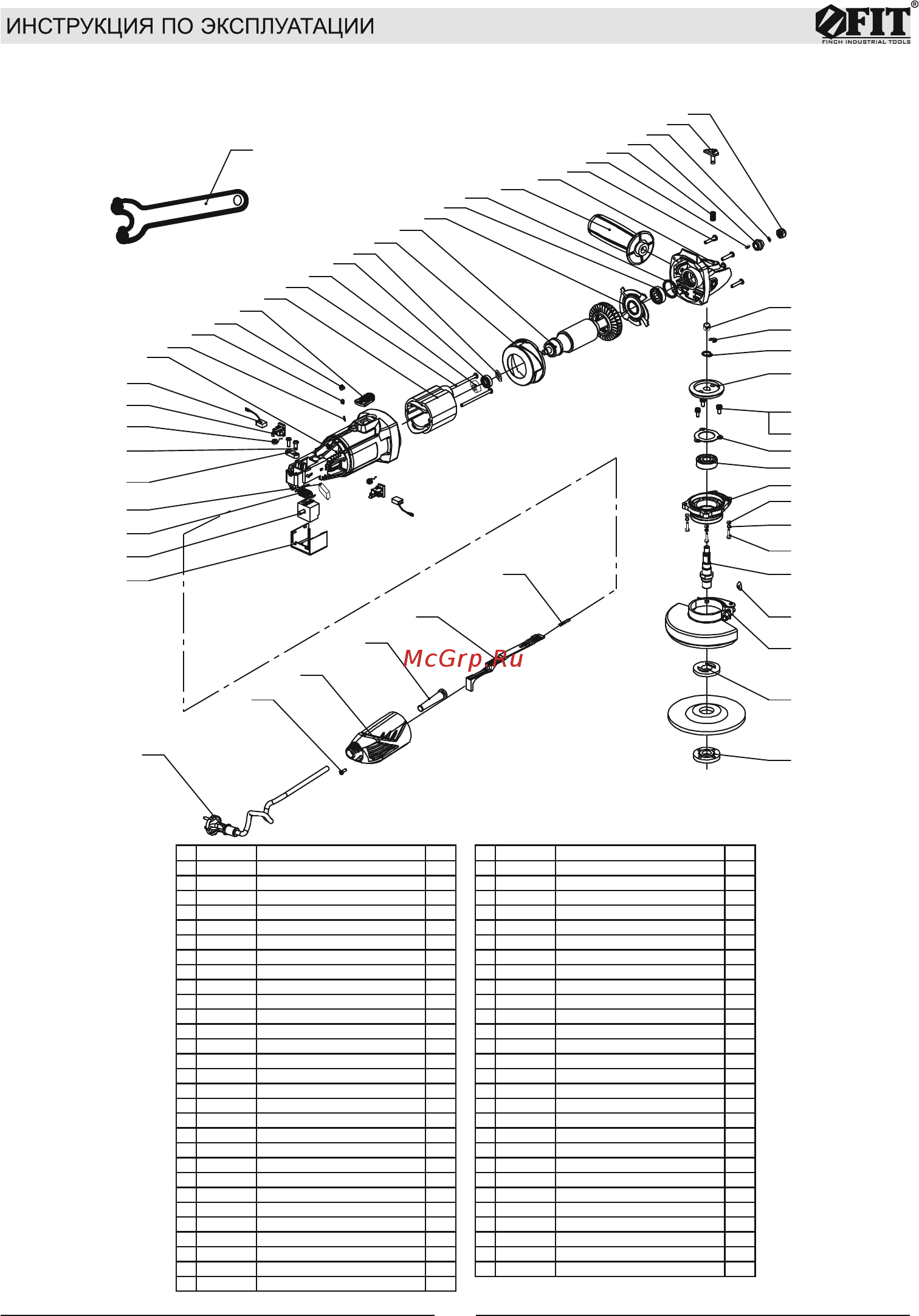

Деталировочный рисунок

Рис. 2

№ Код Наименование К-во № Код Наименование К-во

1 3240001a Кабель электрический с вилкой 1 30 3240030a Уплотнитель 1

2 3240002a Саморез ST4,2х12 1 31 3240031a Рукоятка дополнительная 1

3 3240003a Крышка коллектора 1 32 3240032a Основание редуктора 1

4 3240004a Защита кабеля 1 33 3240033a Саморез ST4,2х25 4

5 3240005a Активатор 1 34

3240034a

Шпонка 1

6 3240006a Пружина активатора 1 35 3240035a Пружина фиксатора 1

7 3240007a Крышка выключателя 1 36 3240036a Шестерня малая 1

8 3240008a Выключатель 1 37 3240037a Шайба граверная D8 1

9 3240009a Дроссель 1 38 3240038a Фиксатор 1

10 3240010a Конденсатор TNS-2H 0,22 250V 1 39 3240039a Гайка М8 1

11 3240011a Держатель кабеля 1 40 3240040a Подшипник 1

12 3240012a Саморез ST4,2х12 2 41 3240041a Шайба фиксирующая D5 1

13 3240013a Пружина щеткодержателя 2 42 3240042a Шайба разжимная D10 1

14 3240014a Щеткодержатель 2 43 3240043a Шестерня большая 1

15 3240015a Щетка 2 44 3240044a Саморез ST4х12 3

16 3240016a Корпус двигателя 1 45 3240045a Шайба граверная D4 3

17 3240017a Упор блокиратора 1 46 3240046a Прижимная пластина 1

18 3240018a Пружина блокиратора 1 47 3240047a Подшипник 6201 1

19 3240019a Кнопка блокиратора 1 48 3240048a Крышка редуктора 1

20 3240020a Клавиша выключателя 1 49 3240049a Шайба D4 4

21 3240021a Статор 1 50 3240050a Шайба граверная D4 4

22 3240022a Саморез ST4,2х65 2 51 3240051a Винт М4х18 4

23 3240023a Кожух подшипника 1 52 3240052a Шпиндель 1

24 3240024a Подшипник 607 1 53 3240053a Шпонка 1

25 3240025a Отражатель 1 54 3240054a Кожух защитный в с/б 1

26 3240026a Дефлектор 1 55 3240055a Фланец 1

27 3240027a Ротор 1 56 3240056a Гайка 1

28 3240028a Рефлектор 1 57 3240057a Ключ 1

29 3240029a Подшипник 629 1
