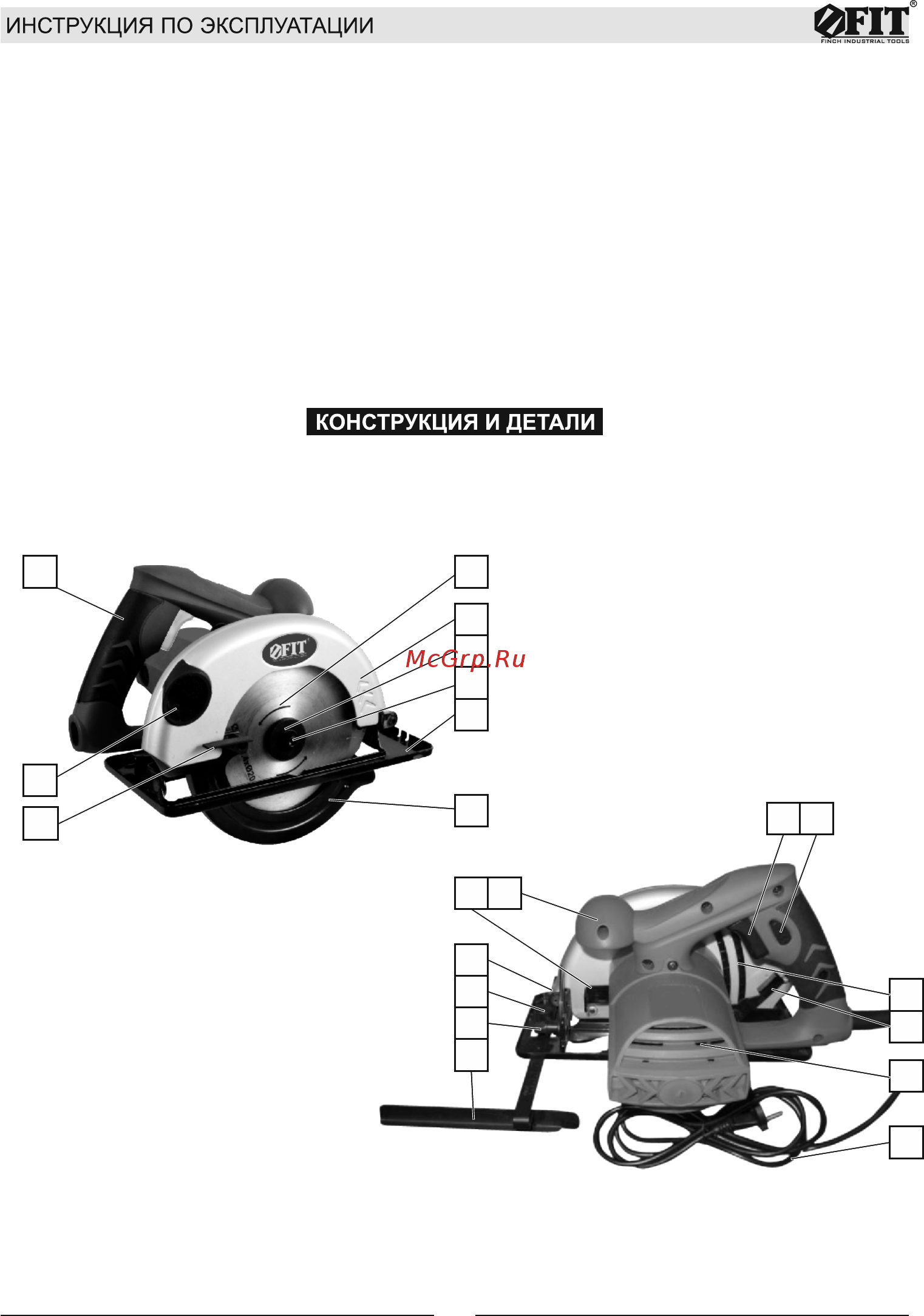

Органы управления и регулировки

1. Ручка для правой руки

2. Пильный диск и его стрелка направления

вращения

3. Верхний защитный кожух и его стрелка

направления вращения

4. Прижимной фланец

5. Болт крепления диска

6. Опорная плита

7. Нижний защитный кожух и его стрелка

направления вращения

8. Рычаг отвода нижнего защитного кожуха

9. Отверстие для отвода опилок

10. Выключатель

11. Блокиратор

12. Линейка глубины пропила

13. Рычаг-фиксатор глубины пропила

14. Корпус двигателя и его воздухозаборные

прорези

15. Кабель электропитания с вилкой

16. Направляющая планка

17. Гайка-фиксатор угла наклона диска

18. Винт-фиксатор направляющей планки

19. Сектор со шкалой угла пропила к опорной

плите

20. Фиксатор шпинделя

21. Ручка для левой руки

могут прогибаться под действием собственной массы, поэтому поддерживающие опоры должны

располагаться с обеих сторон доски, рядом с линией реза и около края доски.

· Не пользуйтесь тупыми или поврежденными пильными дисками. Использование пильных дисков

с тупыми или неразведенными зубьями ведет к образованию «узкого» пропила, повышенному трению

пильного диска о материал, заклиниванию и отдаче пилы.

· До начала пиления надежно зафиксируйте рычаги установки глубины пропила и угла наклона

диска. Если во время пиления происходит изменение этих установок, может произойти заклинивание

пильного диска и обратная отдача пилы.

· Будьте особенно осторожны, когда выполняете врезание в недоступных для осмотра участках,

например в уже существующей стене. Погружающийся пильный диск может начать резание скрытых

(например, за стеной) предметов, что может стать причиной отдачи пилы.

Рис. 1
