6

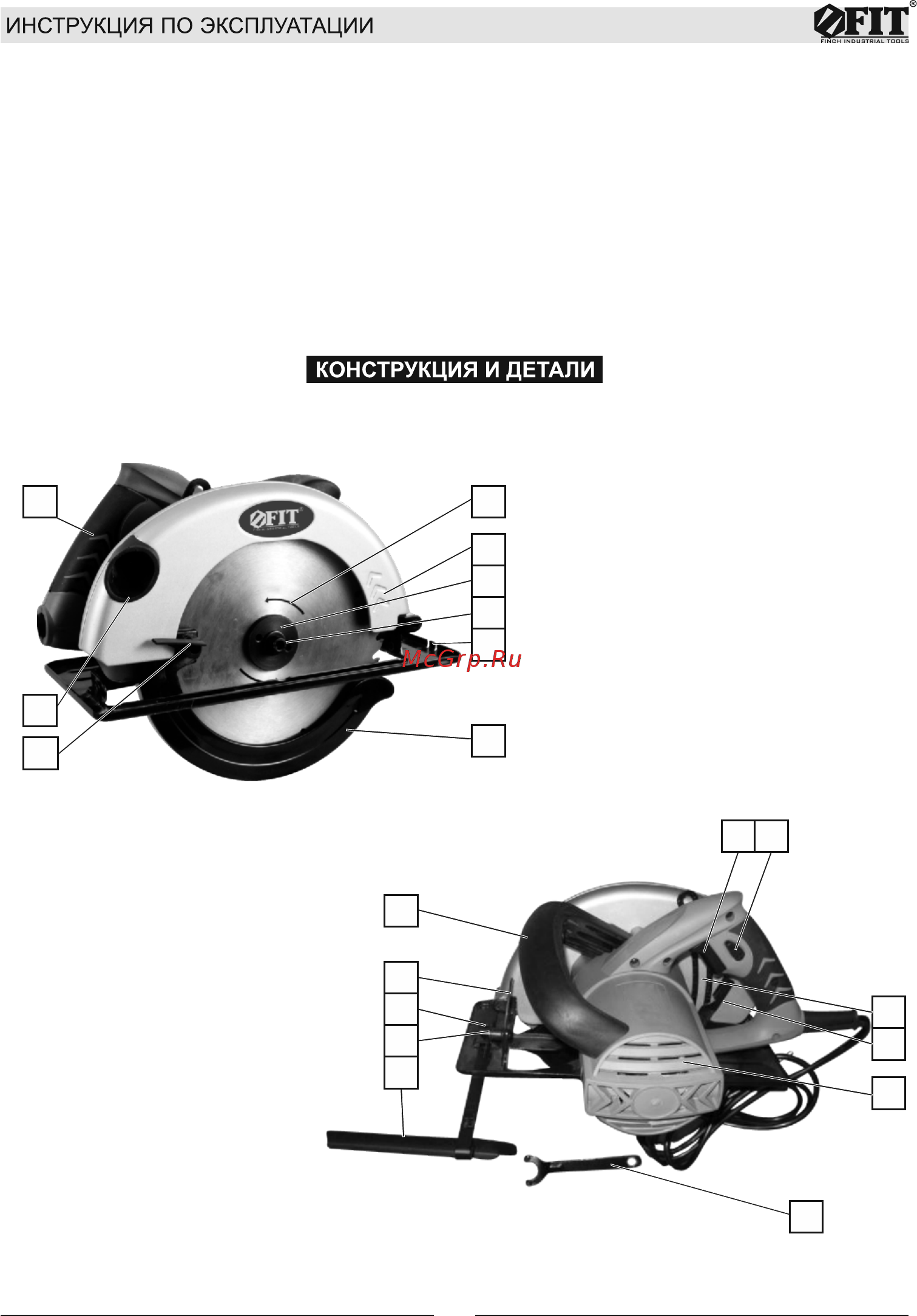

Органы управления и регулировки
1. Ручка для правой руки
2. Пильный диск и его стрелка направления
вращения
3. Верхний защитный кожух и его стрелка
направления вращения
4. Прижимной фланец
5. Болт крепления диска
6. Опорная плита
7. Нижний защитный кожух и его стрелка
направления вращения
8. Рычаг отвода нижнего защитного кожуха
9. Отверстие для отвода опилок
10. Выключатель
11. Блокиратор
12. Линейка глубины пропила
13. Рычаг-фиксатор глубины пропила
14. Корпус двигателя и его воздухоза-
борные прорези
15. Ключ прижимного фланца
16. Направляющая планка
17. Гайка-фиксатор угла наклона диска
18. Винт-фиксатор направляющей
планки
19. Сектор со шкалой угла пропила к
опорной плите
20. Ручка для левой руки.
располагаться с обеих сторон доски, рядом с линией реза и около края доски.
· Не пользуйтесь тупыми или поврежденными пильными дисками. Использование пильных дисков
с тупыми или неразведенными зубьями ведет к образованию «узкого» пропила, повышенному трению
пильного диска о материал, заклиниванию и отдаче пилы.
· До начала пиления надежно зафиксируйте рычаги установки глубины пропила и угла наклона
диска. Если во время пиления происходит изменение этих установок, может произойти заклинивание
пильного диска и обратная отдача пилы.
· Будьте особенно осторожны, когда выполняете врезание в недоступных для осмотра участках,
например в уже существующей стене. Погружающийся пильный диск может начать резание скрытых
(например, за стеной) предметов, что может стать причиной отдачи пилы.
Рис. 1
1 2
3
19
12
20
10 11
4
18
13
5
17
14
6
16
15
7
9
8
