кой звездочки шины, необходимо проводить в защитных перчатках, предохраняющих от порезов.

· Регулировка натяжения цепи производится после остывания шины и цепи до температуры воз-

духа.

· Убедитесь, что рычаг аварийного тормоза цепи установлен в исходное положение (см. рис. 11).

· Убедитесь, что шина и цепь правильно установлены (см. п. Установка/замена шины и цепи).

2. Установите пилу на ровное и горизонтальное основание (верстак) так, чтобы шина и цепь ничего

не касались.

3. Немного ослабьте затяжку гайки 10 крышки 7 (см. рис.1). Произведите регулировку натяжения

цепи кольцом натяжителя цепи 9, добиваясь, чтобы цепь заняла в торцевом пазе шины положение,

представленное на рис.18, А. Если к кольцу натяжителя, даже при наличии провиса цепи (см. рис.18,

С), приходится прикладывать значительное усилие, то необходимо еще немного ослабить затяжку

гайки 10 крышки 7 (см. рис.1).

4. Прокрутите цепь несколько раз руками в перчатках. Цепь должна

перемещаться свободно, без щелчков и заеданий. Если цепь идет туго,

значит, она перетянута. Когда, цепь будет натянута надлежащим обра-

зом, надежно затяните гайку 10 крышки 7 (см. рис.1).

5. Помните!

· Провис цепи в процессе работы может привести к ее заклинива-

нию и/или соскальзыванию, что чрезвычайно опасно!

· Перетягивание цепи приводит к перегреву шины, цепи и пере-

грузке самой пилы, что приводит к резкому сокращению их ресурса.

· После регулировки натяжения цепи и одного распила (когда цепь и шина нагреются до рабочей

температуры) необходимо проверить натяжение цепи. Нижняя ветвь цепи не должна провисать более

чем, на ¼ высоты зуба направляющего звена (см. рис.18, В). Если провис в норме – можно продолжать

работу. Если больше нормы (см. рис.18, С), то необходимо дать остыть цепи и шине и повторить про-

цедуру регулировки натяжения цепи.

· Суммарное время приработки новой цепи приблизительно 10 минут. В течение этого времени

необходимо контролировать и, по мере необходимости, регулировать натяжение цепи после каждого

распила.

· Шина и цепь являются расходными материалами.

· Выход пилы из строя из-за неправильной регулировки натяжения цепи не относится к гарантий-

ному случаю.

· Если Вы считаете, что Вам не удается правильно отрегулировать натяжение цепи – обратитесь

за консультацией в торгующую организацию или Сервисный центр.

Заливка масла

1. Внимание!

· Запрещена эксплуатация пилы без смазки (т.е., когда уровень масла находится на отметке “min”

окна уровня масла, или ниже) т.к. может стать причиной получения тяжелой травмы, а также приводит

к быстрому выходу из строя узлов пилы.

· Заправку допускается производить только после остывания пилы, шины и цепи до температуры

воздуха на отключенной от электрической сети пиле.

· Смазка цепи происходит автоматически при помощи специального насоса, предусмотренного

конструкцией пилы.

· Применяйте только специальное масло для смазки цепей пил, поскольку только оно обеспечи-

вает эффективную смазку цепи и шины в процессе работы и продлевает их ресурс.

· В процессе работы контролируйте количество масла в баке и своевременно его доливайте.

2. Масло для смазки цепи заправляется в масляный бак 2, имеющий винтовую крышку 3 (см. рис.1).

Объем масляного бака равен 0,2 л.

3. Не заливайте масло выше верхней метки окна уровня масла.

Смазка подшипника звездочки шины

1. Внимание!

· Работы, связанные с установкой/заменой шины и цепи, регулировкой натяжения цепи или смаз-

кой звездочки шины, необходимо проводить в защитных перчатках, предохраняющих от порезов.

· Подшипник звездочки 25 (см. рис.4) новой шины смазан при изготовлении.

· При эксплуатации пилы смазку подшипника звездочки шины необходимо производить через

каждые 2 часа (см. подраздел Обслуживание шины) маслом, предназначенным для смазки цепи.

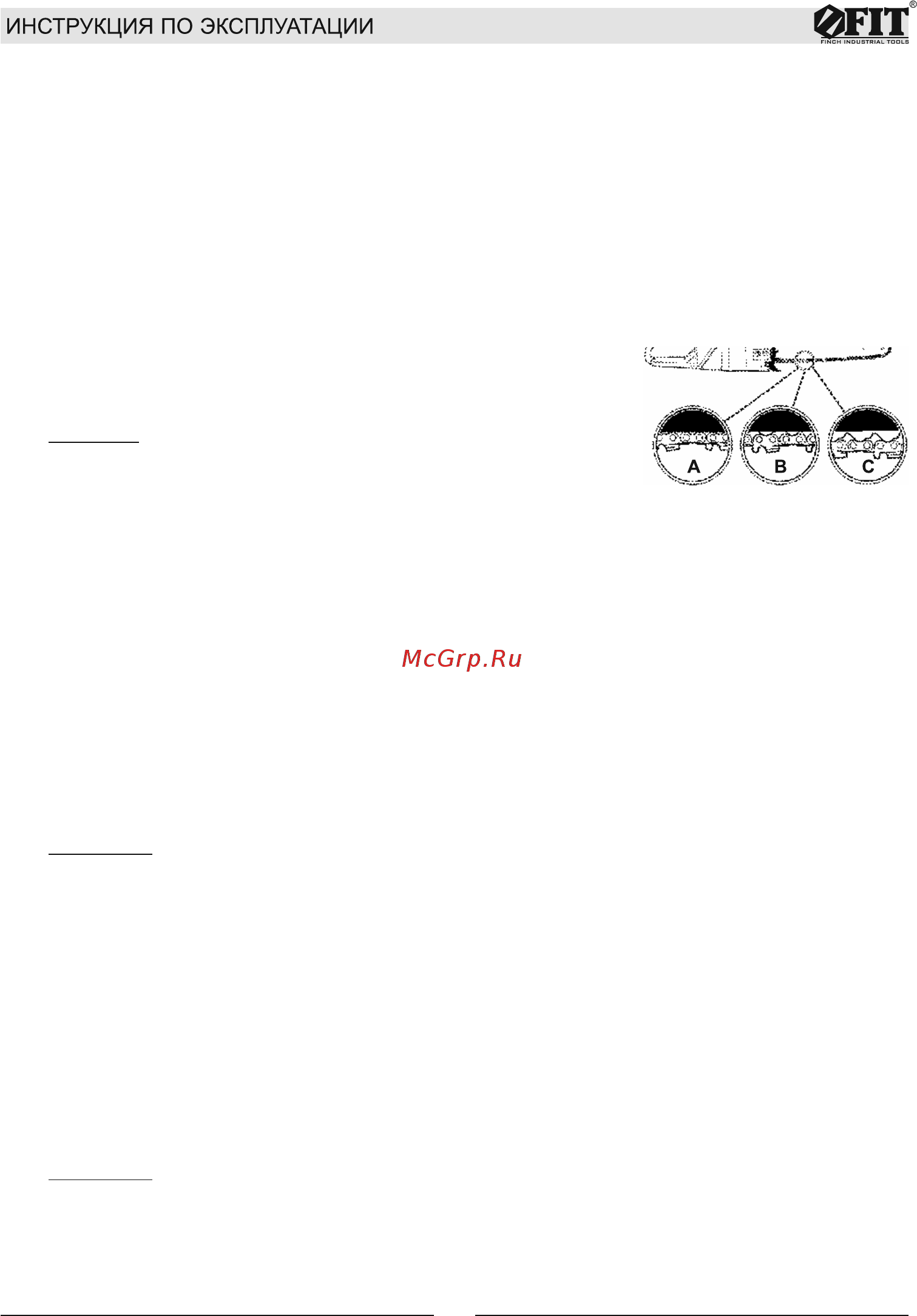

Рис.18
