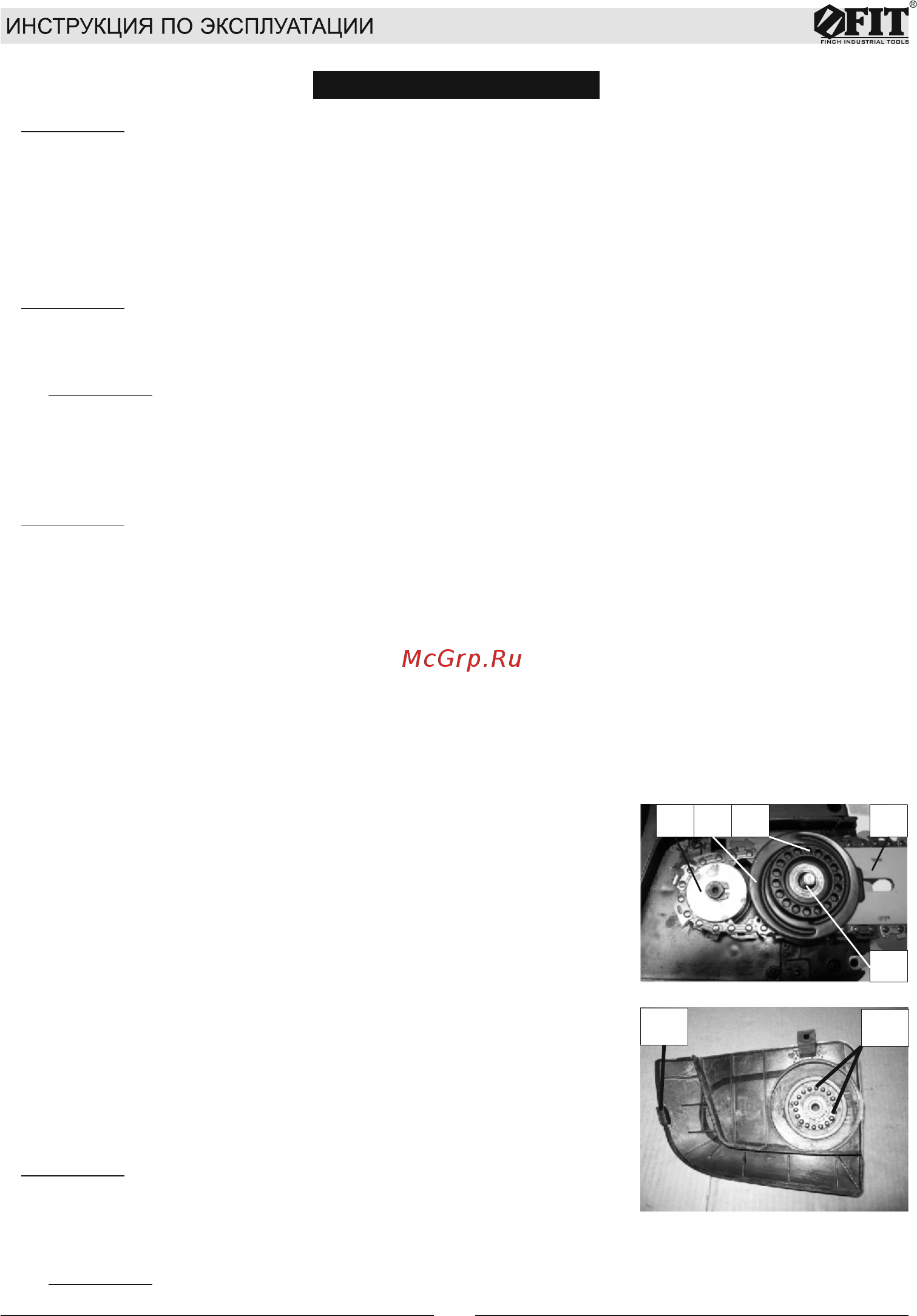

Fit SW-16/2000 (80455) [11/22] Подготовка к работе

ПОДГОТОВКА К РАБОТЕ

Внимание!

· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для кото-

рых они предназначены.

· Использование изделия для других операций и в иных целях, чрезмерная перегрузка или непре-

рывная работа свыше 20 минут может привести к его выходу из строя.

· Ознакомьтесь с предыдущими разделами и выполняйте изложенные в них требования.

· Перед проведением работ по подготовке пилы проверьте, что она отключена от электросети.

Сборка

Внимание! Пила поставляется со снятой шиной, цепью и не заправлена маслом.

Распаковка

1. Распакуйте изделие и произведите осмотр комплекта поставки на предмет отсутствия внешних

механических повреждений.

2. Внимание! Если при транспортировке температура окружающей среды была ниже +10 С,

перед дальнейшими операциями необходимо выдержать изделие в помещении с температурой от +5

до +35 С и относительной влажностью не выше 80% не менее четырех часов. В случае образования

конденсата на узлах и деталях изделия, его эксплуатация или дальнейшая подготовка к работе запре-

щена вплоть до полного высыхания конденсата.

Установка/замена шины и цепи

Внимание! Работы, связанные с установкой/заменой шины и цепи, регулировкой натяжения цепи

или смазкой звездочки шины, необходимо проводить в защитных перчатках, предохраняющих от поре-

зов.

1. Слейте масло из масляного бака 2 (см. рис.1), если оно залито.

2. Убедитесь, что рычаг аварийного тормоза цепи установлен в исходное положение (см. рис. 11).

3. Установите пилу на ровное и горизонтальное основание (верстак).

4. Отвинтите гайку 10 и снимите крышку 7 (см. рис.1). Учтите, что она имеет выступ 21 (см. рис.3),

который входит в паз 20 (см. рис.3) в корпусе пилы.

5. Извлеките шину и цепь из упаковки.

6. Проверьте исправность шины, т.е. убедитесь, что она не имеет выбоин, заусенцев, не погнута, а

звездочка свободно вращается.

7. Расправьте, если требуется цепь. Проверьте ее исправность. Убедитесь, что направление

кромки режущего звена D соответствует направлению движения цепи на пиле, т.е. направлению

стрелки (см. рис.5). Если это не так переверните цепь.

8. Установите натяжитель 19 (см. рис.16) на шину 17 если это необ-

ходимо.

9. Наденьте цепь на шину так, чтобы направляющие звенья Е (см.

рис.5) попали в торцевой паз шины и вошли в зацепление со звездоч-

кой 25 шины (см. рис.6 и 4).

10. Установите шину 17 с натяжителем 19 и цепью 11 (см. рис.1), на

шпильку и направляющую как показано на рис.16, совместив отвер-

стие натяжителя 33 с осью шпильки 27 (см. рис.6). При этом отверстия

37 натяжителя (см. рис.16) должны быть направлены вверх. Убеди-

тесь, что ведущие Е цепи (см. рис.5) вошли в зацепление с зубьями

ведущей звездочки 36 (см. рис.16).

11.Удерживая правой рукой носок шины с цепью, установите защит-

ную крышку 7 (см. рис.1), заведя, вначале, выступ 21 в паз 20 (см рис.3).

12. Совместите гайку 10 (см. рис.1 и 17) с осью шпильки 27 (см.

рис.6), а выступы 38 с отверстиями 37 натяжителя 19 (см. рис.16). Затя-

ните гайку 10.

Внимание! Еще раз проверьте правильность установки цепи. Нап-

равление кромки режущего звена D на верхней кромке шины должно

совпадать с направлением стрелки (см. рис.5).

13. Произведите регулировку натяжения цепи.

Регулировка натяжения цепи

1. Внимание!

· Работы, связанные с установкой/заменой шины и цепи, регулировкой натяжения цепи или смаз-

Рис.16

Рис.17
