Конструктивные особенности

Включение/выключение

Выключатель пилы 14 (см. рис.2) имеет блокиратор 13 от случайного включения. При отпускании

клавиши выключателя

1 4 ( с м . р и с . 2 )

происходит быстрая

о с т а н о в к а ц е п и

(максимальное время

срабатывания 0,12

сек.).

Крышка ведущей

звездочки

Защитная крышка

звёздочки 7 (см. рис.1)

и гайка крышки 10

о с у щ е с т в л я ю т

фиксацию шины 17

(см. рис.2) на корпусе

пилы, при этом выступ 21

входит в паз 20 (см. рис.3).

Стрелками на крышке (см.

рис.1) указано направле-

ние движения цепи.

Ш и н а , ц е п ь и

с п и р а л ь н ы й

натяжитель

Шина (направляющее

п ол о тно) 17 (рис . 2 )

ориентирует положение и

осуществляет натяжение цепи. Шина имеет выборку 22 и отверстия

23 для установки спирального натяжителя 19 (рис.2), звездочку 25

(рис.4), двустороннее отверстие 26 для смазки звёздочки шины,

двустороннее углубление 24 для смазки цепи и шины и паз для

направляющих зубьев цепи. В данной модели пилы используется

спиральный натяжитель 19 (см. рис.7) -устройство, облегчающее

регулировку натяжения цепи и не требующее использования

дополнительных инструментов.

Цепь 11 (см. рис. 1) является режущим инструментом пилы

и имеет режущие D (см. рис.5) и направляющие Е звенья.

Узел натяжения цепи

Узел натяжения цепи имеет шпильку 27 (см. рис.6) для

фиксации шины крышкой 7 с гайкой 10 и кольцом 9 (см. рис.1)

и осуществляет ориентацию шины и регулировку натяжения

цепи.

Ориентация шины обеспечена установкой ее выборки 22 в

направляющую 28 (см. рис.6). Регулировка натяжения цепи

осуществляется вращением спирального натяжителя 19,

приводимого в движение кольцом 9 (см. рис.1).

При этом шина двигается вперед или назад с помощью толкателя 29 (см.

рис.7), закреплённого на шине своим фиксирующим выступом 30 и

выступом 31 с резьбой под винт 32. Наличие двух симметричных отверстий

23 (см. рис.4) позволяет переворачивать шину и, тем самым, продлевать

срок её службы (ресурс), а также служит для фиксации натяжителя 19 (см.

рис.1).

На рис. 8 представлена шина 17 (см. рис. 2) с установленным

натяжителем 19. На шине имеется двустороннее углубление 24, через

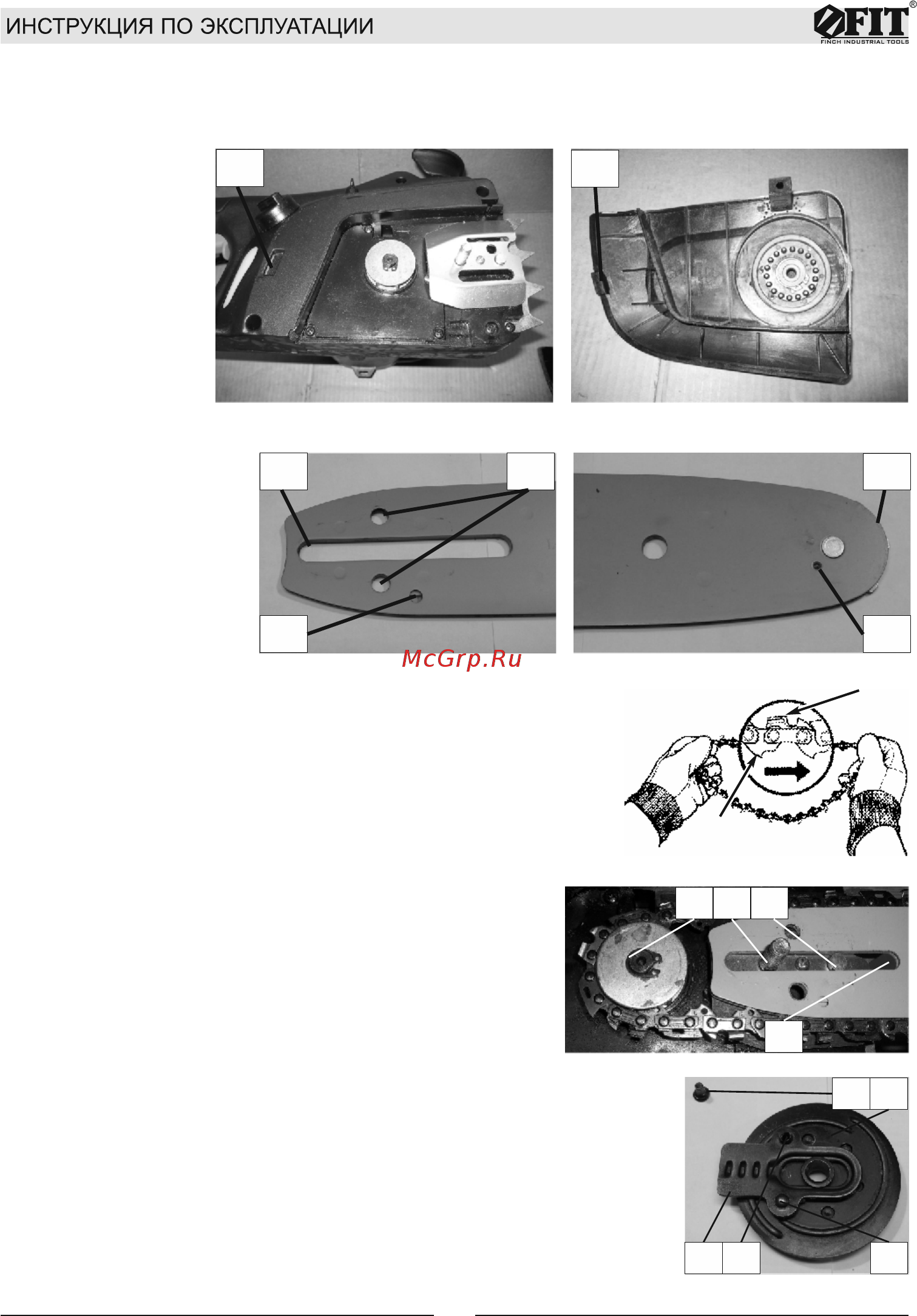

Рис.3

Рис.4

Рис.5

Рис.6

Рис.7
