Fit EM406A (80628) [4/10] Инструкция по эксплуатации
Внимание!
· Используйте изделие и аксессуары в соответствии с настоящей Инструкцией и в целях, для
которых они предназначены.
о
· Если при транспортировке или хранении температура окружающей среды была ниже +10 С,
о
перед работой необходимо выдержать изделие в помещении с температурой воздуха 23±5 С и
относительной влажностью не выше 75% не менее четырех часов. В случае образования конденсата
на корпусе изделия его эксплуатация запрещена вплоть до полного высыхания конденсата.
· Мультиметр поставляется с неустановленным источником электропитания. При предпродажной
проверке его необходимо установить (см. раздел ОБСЛУЖИВАНИЕ И РЕМОНТ, подраздел Замена
батареи).
· Запрещена эксплуатация мультиметра при наличии или появлении в процессе работы
механических повреждений его корпуса, амперометрических клещей, проводов, их наконечников или
щупов.
· Запрещено измерение напряжения постоянного или переменного тока, амплитудное или
пиковое значение которого может превышать 1000В.
· Запрещено измерение переменного тока, если его величина может превышать 600А.
· Точность мультиметра, приведенная в данном разделе, обеспечивается в течение гарантийного
о
срока при температуре воздуха 23±5 С и относительной влажности не выше 75% и рассчитывается по
формуле:
±([% от диапазона]+[число, которое умножается на разрешающую способность]).
· Каждый раз в перерывах в работе и по ее окончанию выключайте мультиметр, устанавливая
переключатель режимов 2 (см. рис.1) в положение “OFF”.
· Ознакомьтесь с предыдущими разделами и выполняйте изложенные в них требования.
Измерение переменного тока
Внимание!
· Измерение можно производить только с помощь амперометрических (токовых) клещей, т.е. без
разрыва цепи. Токовые клещи позволяют измерить ток через проводник, но не кабель. Например,
если имеется двухпроводный кабель с общей изоляцией, в котором один провод «фазный», а другой
«нулевой», то мультиметр не сможет измерить ток. В этом случае токи, текущие по проводам в
противоположные стороны, будут создавать магнитные поля, компенсирующие друг друга.
· Токовые клещи позволяют измерить ток, протекающий по одиночному проводнику с диаметром
по изоляции менее 30мм.
· Запрещено измерение переменного тока, если его величина может превышать 600А.
· Предельно допустимый переменный ток, который выдерживают клещи мультиметра в течение
30секунд, равен 800А (амплитудное, либо пиковое значение).
· Если на дисплее индицируется только единица в старшем разряде, то это означает, что величина
измеряемого тока превышает максимальное значение для выбранного диапазона.
· Прибор отображает действующее значение синусоидального переменного тока в диапазоне
частот 50-60Гц.
1. Осмотрите изоляцию проводника, ток в котором будет измеряться, на отсутствие механических
повреждений. Убедитесь, что диаметр проводника по изоляции меньше 30мм.
2. Установите переключатель 2 (см. рис.1) в положение “600 “.
3. Нажмите на клавишу 3 мультиметра. Подвижное полукольцо клещей повернется. Разместите
проводник между полукольцами клещей и плавно отпустите клавишу 3. Убедитесь, что полукольца
сошлись.
4. Считайте показания дисплея 1. Если измеренный ток меньше 200А, то установите переключа-
тель 2 в положение “200 “ и считайте показания дисплея. Если измеренный ток меньше 20А, то
установите переключатель 2 в положение “20 “ и считайте показания дисплея.

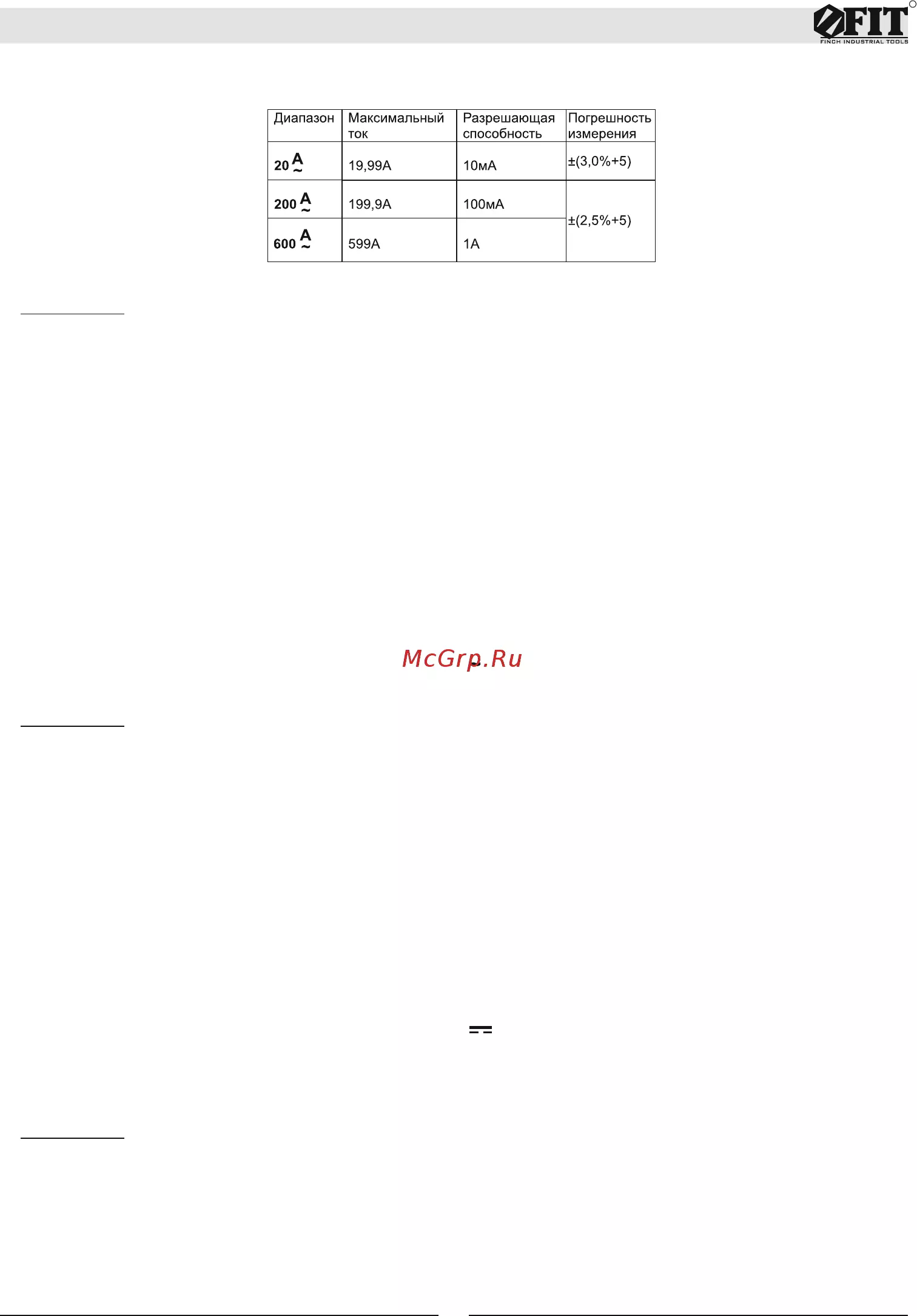

5. В таблице 1 представлены максимальный отображаемый ток, разрешающая способность
(минимально возможное изменение тока, отображаемое на дисплее) и погрешность измерения для
каждого положения переключателя в режиме измерения переменного тока.
РЕЖИМЫ РАБОТЫ
4
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
R
