Fit PIW-600SP (81220) Инструкция по эксплуатации онлайн

Fit PIW-600SP (81220) Инструкция по эксплуатации онлайн

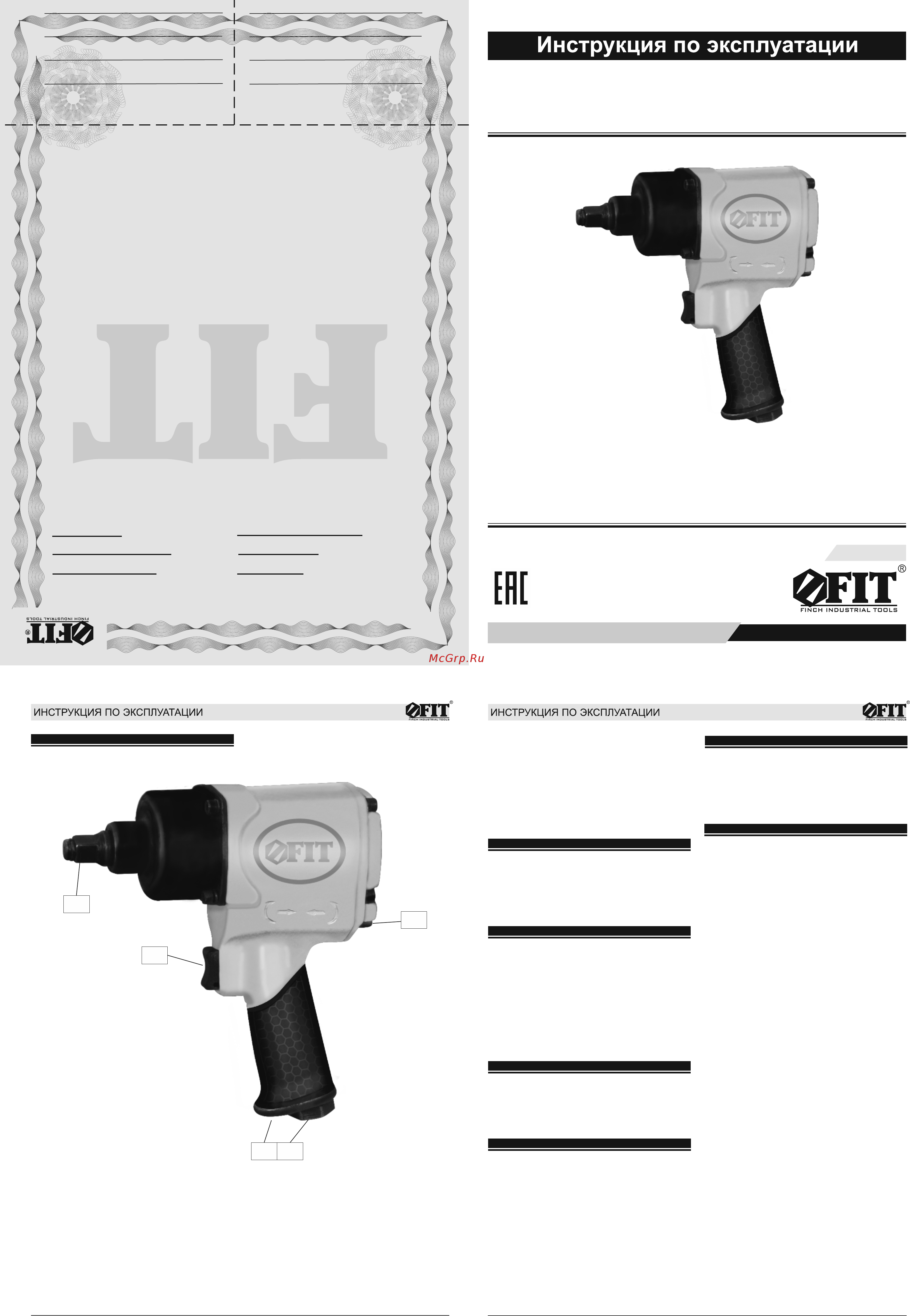

1 Шпиндель-квадрат 1/2”
2 Переключатель направления вращения и регулятор оборотов
3 Клавиша выключателя
4 Отверстия для отработанного воздуха
5 Магистральный штуцер 1/2” .
Рис.1
ПНЕВМАТИЧЕСКИЙ
ГАЙКОВЕРТ
Уважаемый покупатель!
Благодарим Вас за то, что обратили внимание на
изделия торговой марки FINCH INDUSTRIAL TOOLS,
которые отличаются прогрессивным дизайном и
высоким качеством исполнения.
Мы надеемся, что наша продукция станет Вашим
помощником на долгие годы.
Производитель: Finch Industrial Tools Canada Inc.
Адрес производителя: 1600 Steeles Avenue West
Suite 228 Concord, Ontario, Canada L4K 4M2, Канада.
При покупке изделия в розничной торговой сети
требуйте проверки его работоспособности и
комплектности, а также штампа торгующей организации
и даты продажи в гарантийном талоне.
Для правильной эксплуатации и во избежание
недоразумений внимательно ознакомьтесь с данной
Инструкцией.
Модель/артикул . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . PIW-600SP/81220
Размер шпинделя-квадрата, дюйм . . . . . . . . . . . . . . . . . . . . . . . . . 1/2”
Номинальное/максимальное давление
2
воздуха, кПа (кг/см ) . . . . . . . . . . . . . . . . . 612/680 (6,12/6,80)
Максимальный расход воздуха, л/мин . . . . . . . . . . . . . . . . . . . . . . 100
Максимальное число оборотов без нагрузки, об/мин . . . . . . 7500
Максимальный крутящий момент, Нм . . . . . . . . . . . . . . . . . . . . . . 600
Размер магистрального штуцера, дюйм . . . . . . . . . . . . . . . 1/4”
Минимальный диаметр гибкого трубопровода, дюйм . . . . . . 3/8”
Тип минерального масла для смазки турбины . . . . . . SAE 15W35
Уровень звукового давления
по ISO 3744:1995(E), дБ, не более . . . . . . . . . . . . . . . . . . . . . . 82
Уровень вибрации
2
по EN 28662-1, EN28662-7, м/сек . . . . . . . . . . . . . . . . . . . . . . . . . . 4,6
Вес без сменного инструмента, кг . . . . . . . . . . . . . . . . . . . . . . . . . . 2,75
Пневматический угловой гайковерт ударного действия
со шпинделем-квадратом ½” артикул 81220 (далее по
т е к с т у – г а й к о в е р т ) п р е д н а з н а ч е н д л я
закручивания/выкручивания болтов и гаек.
Гайковерт имеет
1 Шпиндель-квадрат ½” с фиксирующим кольцом,
позволяющий быстро переставлять сменные головки
без специального ключа.
2 Переключатель направления вращения шпинделя,
совмещенный с трехступенчатым пневматическим
регулятором, позволяющим менять перед процессом
закручивания обороты и крутящий момент в
зависимости от характера работы.
Инструкция по эксплуатации.
Гайковерт.
Коробка упаковочная **.
*производитель имеет право на конструктивные изменения с
целью улучшения качества и дизайна, а также на изменение
комплектации изделия.
**принадлежности являются расходным материалом и на них
гарантийные обязательства не распространяются.
Безопасная работа изделия возможна только после
внимательного изучения потребителем настоящей
Инструкции перед проведением работ и при условии
соблюдения им изложенных в ней требований.
Несоблюдение этих требований может стать причиной
не только отказов или инцидентов, но и критических
отказов или аварий. В следующих подразделах
приведен перечень критических отказов и возможных
ошибочных действий потребителя, которые приводят к
инциденту или аварии. Там же описаны действия
потребителя в этих случаях.
Запрещается эксплуатация изделия
1 Во взрывоопасных помещениях или помещениях с
химически активной средой.
2 В условиях воздействия капель и брызг, а также на
открытых площадках при атмосферных осадках.
3 При несоответствии параметров магистрали
высокого давления и гибкого трубопровода требовани-
ям, предъявляемым со стороны изделия (см. раздел
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ).
4 При обнаружении перед работой или возникнове-
нии во время работы хотя бы одной из следующих
неисправностей.
4.1 Появление дыма или запаха, характерного для
перегретого масла.
4.2 Повреждение магистрали высокого давления или
гибкого трубопровода.
4.3 Неисправность или нечеткая работа выключателя.
4.4 Появление нехарактерных звуков (стука).
4.5 Вытекание смазки из стыка частей корпуса.
4.6 Поломки или трещины в деталях корпуса изделия.
4.7 Н е и с п р а в н о с т ь с м е н н о г о и н с т ру м е н т а.
Неисправный инструмент - это сломанные, деформиро-
ванные, имеющие трещины и выбоины или искривлен-
ные (приводящие к биению) головки и биты, а также
инструмент, не фиксирующийся надежно в шпиндель-
квадрате.
Запрещается при эксплуатации изделия
1 Использовать ненадлежащий по форме, размеру и
другим техническим характеристикам сменный
инструмент.
2 Оставлять без надзора гайковерт, подключенный к
воздушной магистрали.
3 Переносить включенное (работающее) изделие.
4 Передавать гайковерт лицам, не имеющим права
пользоваться им.
5 Работать с приставных лестниц.
6 Натягивать и подвергать нагрузкам гибкий
трубопровод.
7 Превышать предельно допустимую продолжитель-
ность работы (см. раздел РЕКОМЕНДАЦИИ ПО
РАБОТЕ).
МОДЕЛЬ PIW-600SP
АРТИКУЛ №. 81220
Только для бытового
использования
Дата производства:
ОБЩИЕ УКАЗАНИЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
СЕРТИФИКАЦИЯ
НАЗНАЧЕНИЕ
КОМПЛЕКТ ПОСТАВКИ*
МЕРЫ БЕЗОПАСНОСТИ
1
2
4 5
3
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
Органы управления и регулировки
ГАРАНТИЙНЫЙ ТАЛОН
Гарантийный талон АА №
Наименование товара
Тип, модель
Заводской номер
Дата покупки
Печать магазина, подпись
Список региональных сервис-центров
4. Санкт-Петербург
ООО «Макси Сервис Плюс»
Лиговский пр., д.260, к.4
(812) 941-46-85,
8-905-285-72-15
5. Челябинск
ИП Хасанова В.М.
Свердловский тракт, д.12, оф.28(27)
(351) 721-32-39, 282-09-59
6. Энгельс
ИП Клочков А.В.
ул. Волоха, д.1
(8453) 76-80-44
1. Барнаул
ООО «Инструмент-сервис»
д.пр. Ленина, 195
(3852) 77-43-75
2. Калуга
ИП Амиров М.М.
ул. Московская, д. 113
(4842) 55-70-55
3. Пермь
ООО «Профессионал»
ул. Героев Хасана, д.92
База Пермметалл
(342) 219-05-24, 268-93-32
Краткое описание
дефекта:
Краткое описание
дефекта:
