Denzel TE-1400 (96612) [8/16] Замена лески

ТРИММЕР элЕкТРИчЕскИй



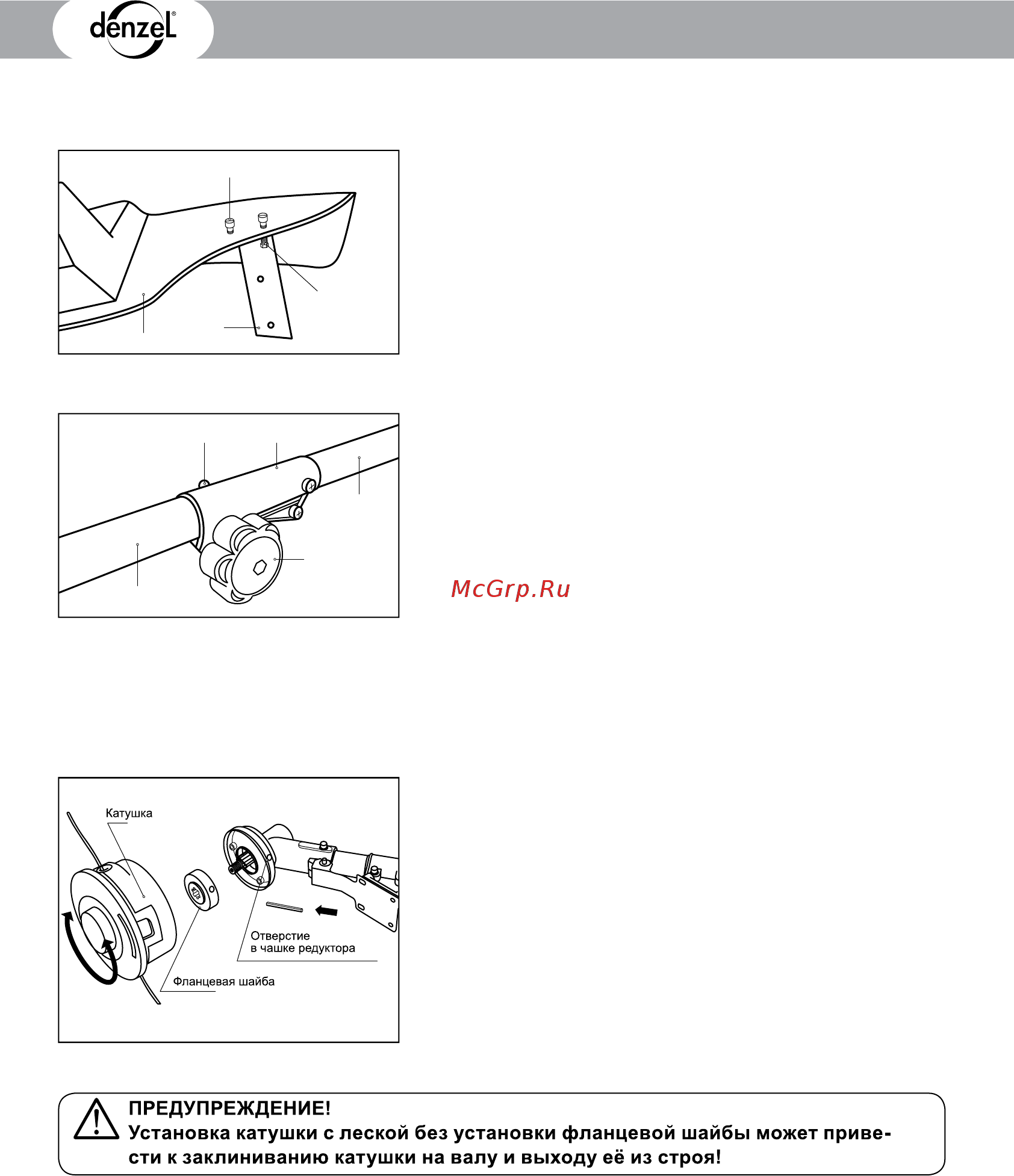

Установите на защитный кожух (12) нож (22) для подрезки

триммерной лески.

Закрепите нож (22) на защитном кожухе (12) двумя вин-

тами (20) с гайками (21) из комплекта поставки.

Примечание: Перед началом работы демонтируйте

защитный чехол с ножа для триммерной лески.



23 9

Вставьте нижнюю штангу (11) в разъемную муфту (9)

на верхней штанге (8).

Подпружиненная фиксирующая кнопка (23) на нижней

штанге (11) должна войти в направляющее отверстие

разъемной муфты (9).

Правильно собранное соединение невозможно разом-

кнуть без нажатия на фиксирующую кнопку (23).

Затяните винт (10) до упора.



• Совместите отверстие в фланцевой шайбе с отвер-

стием в чашке редуктора.

• Вставьте металлический стопорный стержень в

отверстие в чашке редуктора и в отверстие фланцевой

шайбы.

• Открутите гайку крепления со ступицы изделия по

часовой стрелке.

• Снимите чашку с вала, прижимную шайбу, оставив

фланцевую шайбу.

• Удерживая стержень, закрутите катушку с леской

против часовой стрелки до упора.
