Denzel GT-520 (96209) [7/12] Соединение тросса дроссельной заслонки

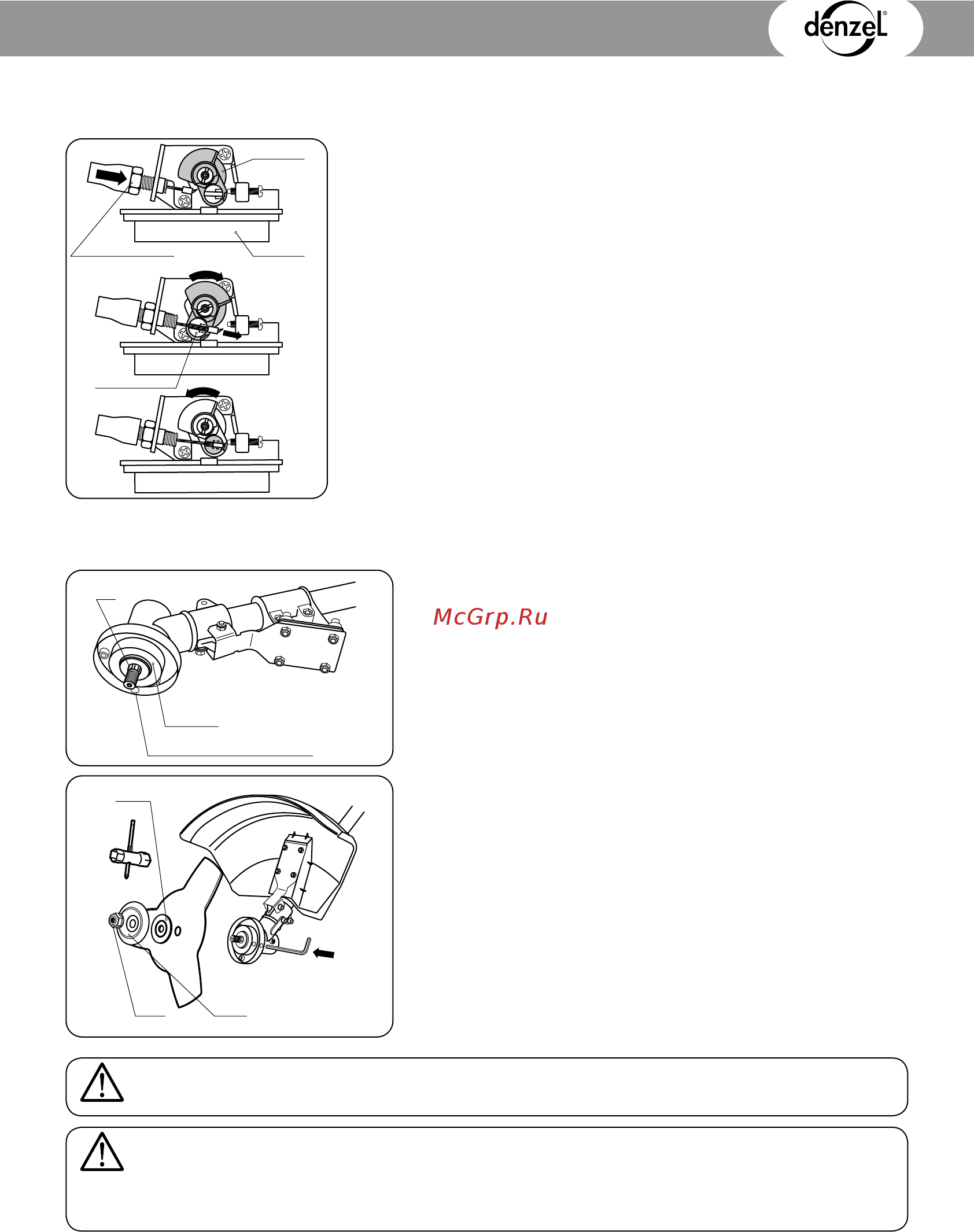

![Denzel GT-430 (96207) [7/12] Соединение тросса дроссельной заслонки](/views2/1382391/page7/bg7.png)
7
GAZOLINE TRIMMER
4. Соединение тросса дроссельной заслонки
ȼɨɡɞɭɲɧɵɣ
ɮɢɥɶɬɪ
ɋɬɨɩɨɪɧɚɹɝɚɣɤɚ
ɒɚɪɧɢɪɮɢɤɫɚɬɨɪ
Ⱦɪɨɫɫɟɥɶɧɚɹ
ɡɚɫɥɨɧɤɚ
• Снимите крышку воздушного фильтра.
• Подсоедините трос к двигателю и вставьте его конец в шарнир
дроссельной заслонки (Рис. 6).
• Подсоедините красный провод рукоятки управления к красно-
му проводу двигателя, а черный — к черному.
• Наденьте крышку воздушного двигателя.
5. Установка плечевого ремня
• Присоедините карабин плечевого ремня к кольцу для крепле-
ния плечевого ремня.
• Для обеспечения лучшей балансировки изделия отрегулируй-
те положение кольца крепления плечевого ремня на штанге
изделия, предварительно ослабив крепежный болт кольца.
• После регулировки зафиксируйте кольцо с помощью крепеж-
ного болта.
• При необходимости отрегулируйте длину плечевого ремня
для обеспечения удобства при работе.
6. Установка режущего ножа
Ɉɬɜɟɪɫɬɢɟɜɱɚɲɤɟɪɟɞɭɤɬɨɪɚ
Ɏɥɚɧɰɟɜɚɹɲɚɣɛɚ
ȼɚɥ
• Совместите отверстие в фланцевой шайбе с отверстием
в чашке редуктора (Рис. 7).
• Вставьте металлический стопорный стержень в отвер-
стие чашки редуктора и в отверстие фланцевой шайбы.
• Открутите гайку крепления с вала триммера по часовой
стрелке.
• Снимите чашку с вала, оставив фланцевую шайбу.
• Установите режущий нож на фланцевую шайбу.
• Убедитесь, что режущий нож правильно отцентрирован
ɒɚɣɛɚ
ɑɚɲɤɚȽɚɣɤɚ
и лежит на проточке шайбы.
• Установите прижимную шайбу.
• Установите на вал чашку крепления.
• Установите (наживите) гайку на вал.
• Проверьте правильность установки ножа.
• Удерживая стопорный стержень одной рукой, надеж-
но затяните гайку трубчатым ключом (входит в комплект
поставки), поворачивая ее против часовой стрелки (Рис. 8).
ВНИМАНИЕ!
Хранить режущий нож в месте, недоступном для детей!
ПРЕДУПРЕЖДЕНИЕ!
При неправильной центровке режущего ножа в процессе работы возникает
сильная вибрация, в результате чего режущий нож может отлететь в сторону,
причинив травмы оператору или посторонним лицам.
Рис. 6
Рис. 7
Рис.8
