Замена и утилизация расходных материалов
Замена рулона мастера
88
Замена рулона мастера
После того как рулонмастера полностью израсходован, загорается индикатор замены мастера. Установите
новый рулон мастера.
Важно:
• Для замены используйте только рулоны мастера, рекомендованные компанией RISO.
• При замене мастера аппарат должен быть включен.

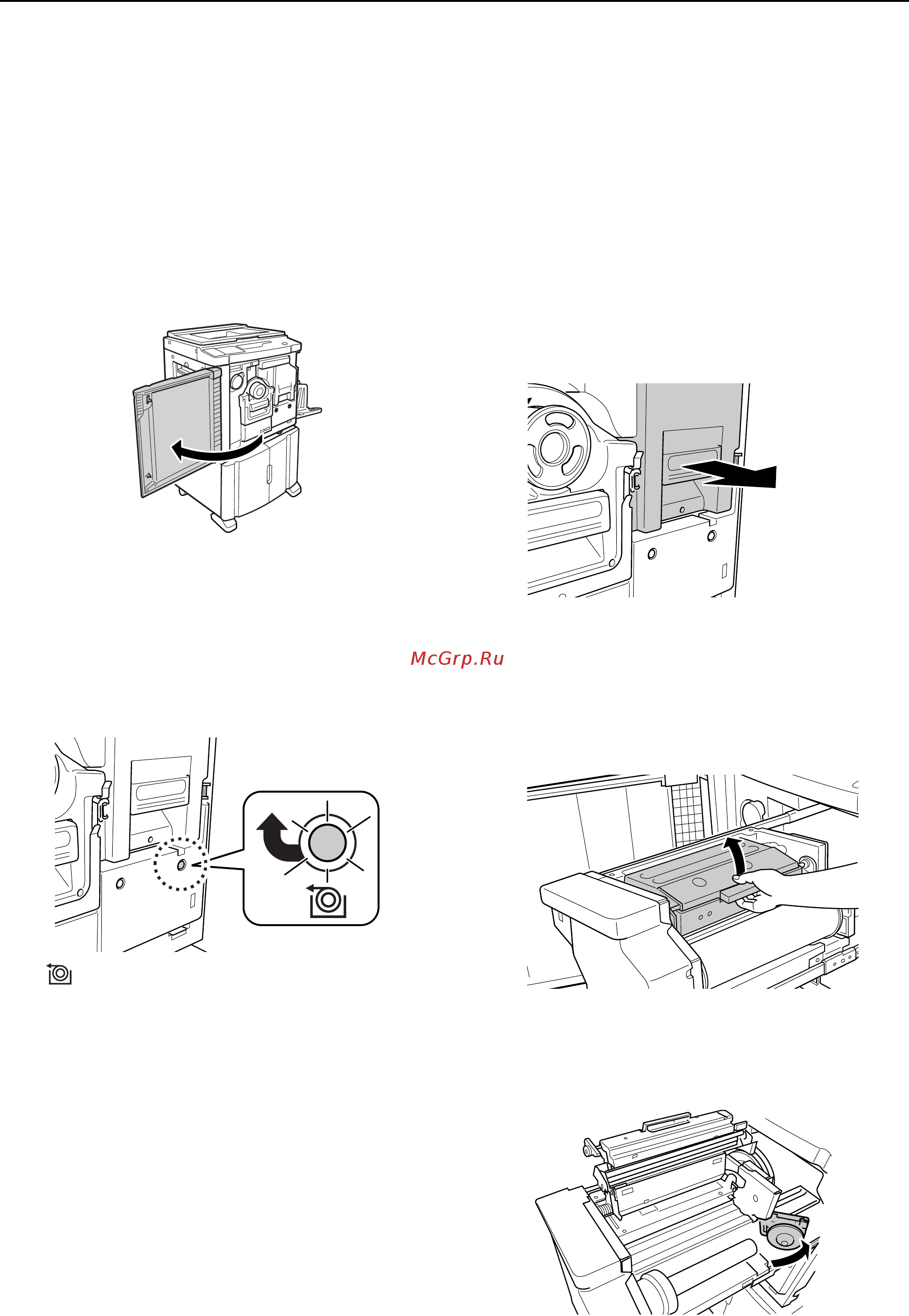

1 Откройте переднюю крышку.
2 Убедитесь в том, что индикатор
кнопки освобождения узла
изготовления мастера горит.
Если индикатор выключен, нажмите кнопку
освобождения узла изготовления мастера,
чтобы включить ее индикатор.
: Кнопка освобождения узла изготовления
мастера
Примечание:
• Если барабан извлечен, вам не удастся
извлечь узел изготовления мастера.
Установите барабан на место, а затем
нажмите кнопку освобождения узла
изготовления мастера.
).стр.94
3 Извлеките узел изготовления
мастера.
Возьмитесь за ручку узла изготовления
мастера и выдвиньте его до упора.
4 Откройте крышку узла
изготовления мастера.
С помощью рычага крышки узла изготовления
мастера откройте крышку узла изготовления
мастера.
5 Откройте держатель рулона
мастера.
