Chicago Pneumatic CP2829 [5/36] Drehschrauber

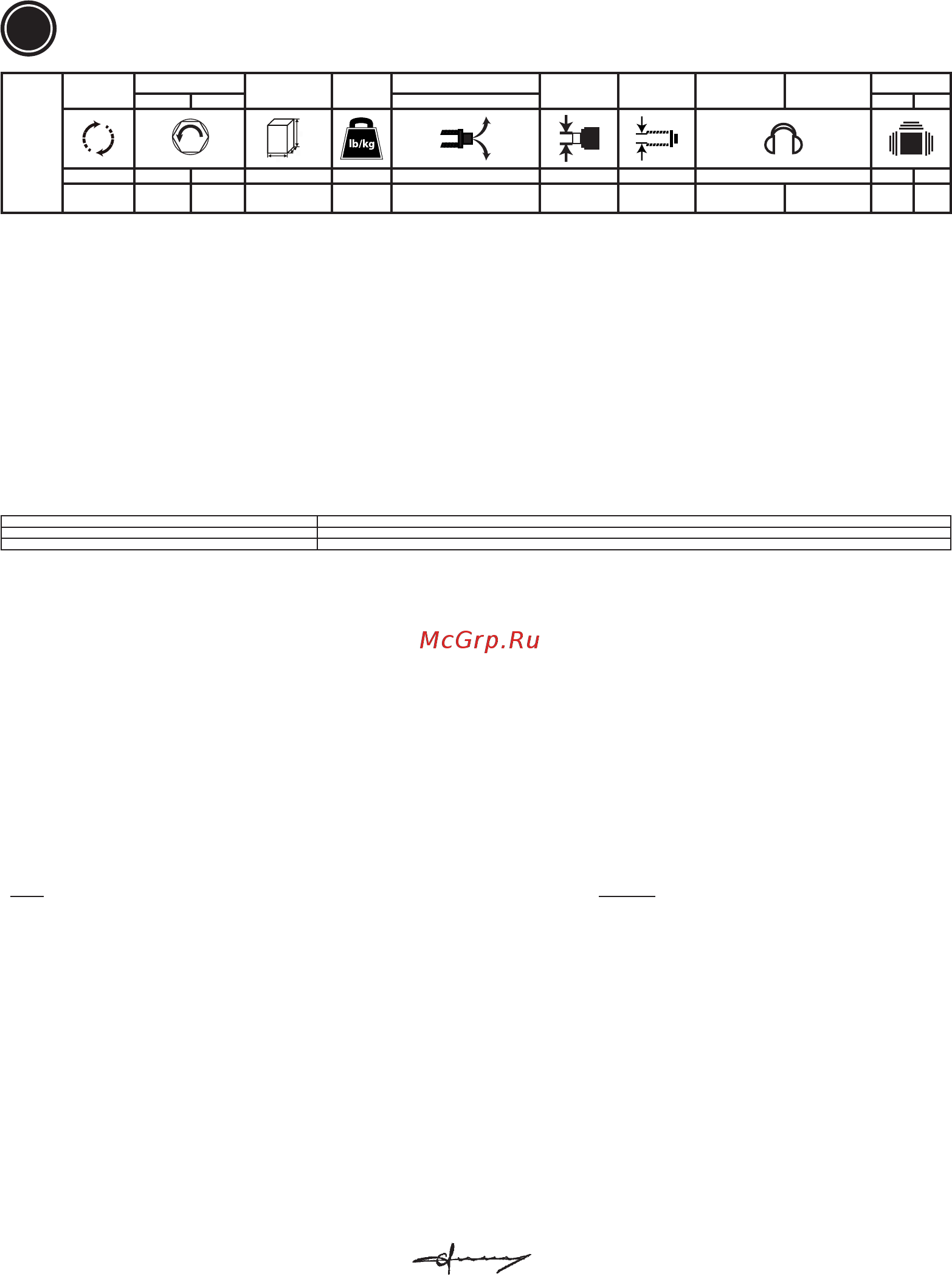

![Chicago Pneumatic CP2828 [5/36] Drehschrauber](/views2/1383357/page5/bg5.png)
1.Technische Daten
Modell
FreieDrehzahl
Drehmoment
Abmessungen
LxHxW
Gewicht
Luftverbrauch
Lufteinlass
Schlauch Ø
innen
Schalldruck
L
pA
Schallleistung
L
wA
Vibrationen
Min Max FreieDrehzahl a
h
K
L
W
H
1 2 3 4 5 6 7 8 9 10 11
[min-1] [Nm] [Nm]
[Zoll]
[mm]
[kg]
[lb]
[SCFM]
[Nl/s]
[Zoll]
[Zoll]
[mm]
[dB(A)] [dB(A)] [m/s²] [m/s²]
max. Betriebsdruck 6,3 bar (90psi)
a
h
: Vibrationspegel, k Unsicherheit ; L
pA
Schalldruck dB(A), K
pA
= K
WA
= 3 dB Unsicherheit.
Geräuschemissions- und Vibrationsemissionserklärung (ISO 15744 and ISO 28927-2)
Alle Werte aktuell zum Zeitpunkt dieser Veröffentlichung. Gehen Sie für die neuesten Informationen bitte zu www.cp.com.
Diese angegebenen Werte wurden durch Laboruntersuchungen entsprechend den angeführten Normen erhalten und sind für den Vergleich mit den angegebenen Werten
anderer Werkzeuge geeignet, die entsprechend derselben Normen getestet wurden. Diese angegebenen Werte sind nicht für die Verwendung in Risikobeurteilungen geeignet,
und an individuellen Arbeitsplätzen gemessene Werte können höher sein. Die tatsächlichen Expositionswerte und das Gefährdungsrisiko für individuelle Nutzer sind einzigartig
und hängen von der Arbeitsweise des Nutzers, dem Werkstück, dem Aufbau des Arbeitsplatzes, der Expositionszeit und dem physischen Zustand des Nutzers ab. Wir,
CHICAGO PNEUMATIC TOOLS, können nicht verantwortlich gehalten werden für die Konsequenzen aus der Verwendung der erklärten Werte in einer Risikobeurteilung für
eine Arbeitsplatzsituation, über die wir nicht die Kontrolle haben, anstatt von Werten, welche die tatsächliche Exposition wiedergeben. Das Werkzeug kann ein Hand-Arm-
Vibrationssyndrom verursachen, wenn es nicht angemessen genutzt wird. Eine EG-Richtlinie für die Handhabung von Hand-Arm-Vibration ist unter www.pneurop.eu/uploads/
documents/pdf/PN3-02-NV_Declaration_info_sheet_0111.pdf zu nden. Wir empfehlen ein Programm der Gesundheitsüberwachung zur Erkennung frühzeitiger Symptome,
die mit der Exposition von Lärm oder Vibrationen zusammenhängen können, damit die Handhabungsverfahren modiziert werden können, um zukünftige Schädigungen zu
vermeiden.
Zusätzliche Informationen zur Vibration
Dieses Werkzeug kann bei nicht angemessener Verwendung ein Hand-Arm-Vibrationssyndrom verursachen.
Diese zusätzlichen vibrationsbezogenen Informa-tionen können Arbeitgeber dabei unterstützen, rele-vante Verpichtungen zu erfüllen (wie beispielsweise in Verbindung mit der
EU-Richtlinie 2002/44/EG), wenn es darum geht, die durch eine Hand-Arm-Vi-bration verursachten Risiken zu bewerten, denen ihr Personal beim Gebrauch dieses Werkzeugs
ausge-setzt ist.
Schrauber mit Rutschkupplung eignen sich für Holz oder für Schneid- oder Gewindebohranwendungen, bei denen keine gleich bleibenden Drehmomentanforderungen vorliegen.
• Der angegebene Vibrationswert kann zur Schätzung der während der Einschraubphase vorliegenden Vibration verwendet werden. Beim Rutschen kann die Kupplung erheb-
lich höhere Vibrationsemissionen erzeugen, die je nach Drehmomenteinstellung variieren können.
Modell Typische Vibrationsemission bei Verwendung der maximalen Drehmomenteinstellung (Vibrationsgesamtwerte, m/s
2
)
CP2828 29.2
CP2829 38.2
• Verwenden Sie dieses Werkzeug nur für solche Arbeiten, für die andere Schrauber mit niedrigerem Vibrationsrisiko ungeeignet sind.
• Die Vibrationsbelastung hängt in großem Maße von der jeweiligen Aufgabe und vom Umgang des Bedieners mit dem Werkzeug ab. Bei manchen Anwendungen können
Belastungen auftreten, die außerhalb des angegebenen Bereichs liegen.
• Bediener sollten eine optimale Vorgehensweise verwenden, mit der die Kupplungsrutschzeit bei jedem Verschraubungsvorgang möglichst minimal gehalten werden kann.
• Wenn dieses Werkzeug wie vorgesehen verwendet wird, beträgt die Kupplungsrutschzeit unseren Schätzungen nach bei normalem Betrieb weniger als 0,5 s pro Befesti-
gungselement.
Wir möchten darauf hinweisen, dass bei Verwendung des Werkzeugs für eine einzelne spezielle Aufgabe eine andere durchschnittliche Belastung vorliegen kann. In solchen Fällen
empfehlen wir dringend, eine spezische Bewertung der Vibrationsbelastung vor zunehmen.
2. Typ(en)
• Dieses Produkt ist für die Installation und das Entfernen von Gewindebefestigungsmitteln in Holz, Metall und Kunststoff ausgelegt.Keine andere Verwendung zulässig. Nur für
professionelle Verwendung.
• Bitte lesen Sie die Anweisungen sorgfältig durch, bevor Sie die Maschine starten.
3. Bedienung (Siehe Abbildungen)
• Bringen Sie das Zubehör richtig am Werkzeug an.
• Das Gerät wir in Abb. 01 gezeigt anschließen.
• Bei einem Drehmoment über 4 Nm sollte ein Seitengriff (2050521753) verwendet werden.
• Um die Maschine zu starten, muss der Auslöser (A) gezogen werden. Der Druck auf den Abzug bestimmt die Geschwindigkeit des Motors. Um die Maschine zu stoppen, den
Auslöser wieder freigeben.
• Zum Umstellen der Drehrichtung drücken Sie den Schalter (B), wie in Abb. 03 gezeigt.
4. Schmierung
Motor Kupplung
Verwenden Sie einen Luftöler mit SAE # 10 Öl, der auf bis zu zwei Tropfen pro Minute eingestellt ist. Falls
kein Luftöler verwendet werden kann, ölen Sie den Einlass 1 Mal täglich mit Druckluft-Motoröl.
Verwenden Molykote BR2PLUS oder gleich Fett. [14 oz (395g)]
5. Wartungsanweisungen
• Beachten Sie die örtlichen Umweltvorschriften für eine sichere Handhabung und Entsorgung aller Bauteile.
• Wartungs- und Reparaturarbeiten sind durch qualifiziertes Personal bei ausschließlicher Verwendung von Original-Ersatzteilen durchzuführen. Wenden Sie sich an den
Hersteller oder Ihren nächsten Vertragshändler für Beratung in technischen Fragen oder bei Bedarf an Ersatzteilen.
• Achten Sie immer darauf, dass die Maschine von der Energiequelle getrennt wird, um eine versehentliche Bedienung zu vermeiden.
• Bei täglicher Verwendung des Werkzeugs das Werkzeug alle drei Monate zerlegen und inspizieren Beschädigte oder abgenutzte Teile ersetzen.
• Um Ausfallzeiten auf ein Minimum zu beschränken, werden die folgenden Wartungssets empfohlen :
Tune-Up Kit : Siehe Teileliste
6. Entsorgung
• Die Entsorgung dieser Geräte muss der Gesetzgebung des jeweiligen Landes folgen.
• Alle beschädigten, stark abgenutzten oder falsch funktionierenden Geräte MÜSSEN AUSSER BETRIEB GENOMMEN WERDEN.
• Nur von technischem Wartungspersonal zu reparieren.
7. EG-KONFORMITÄTSERKLÄRUNG
Wir: CHICAGO PNEUMATIC Tool Co. LLC 1800 Overview Drive Rock Hill, SC 29730 - USA
Typ(en): Drehschrauber
Erklären hiermit, dass das (die) Produkt(e): CP2828/ CP2829 Seriennummer: 00001-99999
Produktherkunft : TAIWAN
den Anforderungen der EG-Richtlinie zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten entspricht: für “Maschinen” 2006/42/EC (17/05/2006)
Geltende harmonisierte Norme(n): EN ISO 11148-6:2012
Name und Position des Ausstellers : Pascal Roussy (R&D Manager)
Ort und Datum : Saint-Herblain, 02/2017
Technische Datei bei EU-Hauptbüro erhältlich. Pascal Roussy, R&D manager CP Technocenter 38, rue Bobby Sands - BP10273 44800 Saint Herblain - France
Copyright 2017, Chicago Pneumatic Tool Co. LLC
Alle Rechte vorbehalten. Jede nicht ausdrücklich genehmigte Verwendung oder Vervielfältigung des Inhalts, ob ganz oder auszugsweise, ist untersagt. Dies gilt insbesondere auch
für Handelsmarken, Modellbezeichnungen, Teilenummern und Zeichnungen. Nur vom Hersteller zugelassene Ersatzteile benutzen! Schäden oder Funktionsstörungen, die durch die
Verwendung nicht autorisierter Teile verursacht wird, wird von der Garantie oder Produkthaftung nicht abgedeckt.
Ursprüngliche Betriebsanleitung
DE
Deutsch (German)
CP2828/ CP2829
Drehschrauber
