7. ТЭНы. Схема электроподключений котла.

Порядок эксплуатации ТЭН-ов:

1. Включите циркуляционный насос.

2. После включения циркуляционного насоса выберите требуемую электрическую мощность

котла включением 1, 2 или 3 тепловых групп.

3. ТЭНы включены. Остается выбрать рабочую температуру на колесе термостата.

Котлы EKO EL оборудованы защитным термостатом. Если по какой-либо причине температура

поднялась до 110°С ± 7°С, электрическая цепь будет блокирована и загорится сигнальная лампа

на панели управления. Повторный запуск котла может быть выполнен квалифицированным

специалистом после устранения причины перегрева котла, когда перестанет мигать сигнальная

лампа.

Для надлежащей работы электрических нагревателей требуется, чтобы в системе отопления

было достаточное количество воды. Если гидравлическое давление ниже 1,5 бар (для закрытых

систем), необходимо выключить котел и его электрические нагреватели.

Электроподключение котла необходимо выполнять в соответствии с электросхемами и только

квалифицированными специалистами. Особое внимание при подключении следует уделить

заземлению. Циркуляционный насос подключается согласно схеме к разъемам отмеченным

«насос» (N, L), насос может быть связан с комнатным термостатом с или без погружного

датчика. Термостат подключается к соответствующим разъемам «комнатный термостат» (R, L)

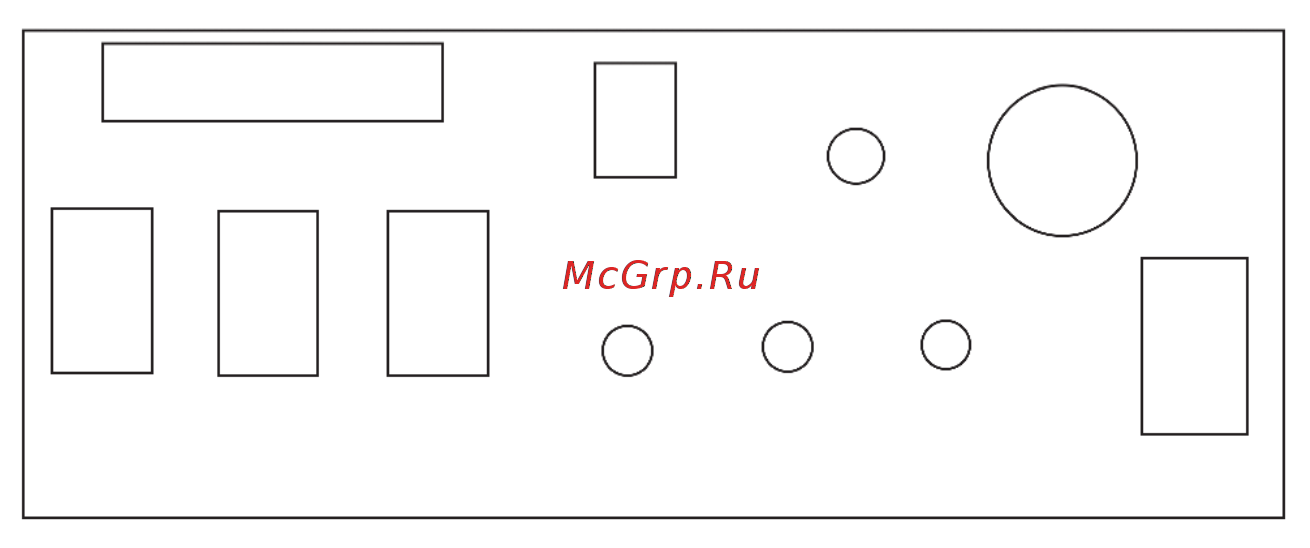

Контрольная панель котла EKO EL:

Предохранительный

термостат

Регулирующий

термостат

температура в котле

Насос

1 2 3

перегрев

котла

термостат неисправность

горелки

Горелка
