Wirbel ECO-CKS 200 [11/20] Подключение котла в открытую систему отопления

www.wirbel.ru

Чтобы свести к минимуму конденсацию внутри камеры сгорания котла, подключается защитная

линия с циркуляционным насосом (рис. 7). Включение и выключение циркуляционного насоса

защитной линии осуществляет накладной термостат с диапазоном температур 0 – 60°С,

расположенный на возвратном трубопроводе котла, примерно, на расстоянии 300 мм от точки

подключения защитной линии в возвратный трубопровод. Возможные типы циркуляционного

насоса защитной линии в зависимости от мощности котла приведены в таблице 1.1. Защитная

линия покрывается слоем теплоизоляции толщиной минимум 40 мм (стекловата или аналогичный

изоляционный материал).

Обвязка котла должна выполняться квалифицированным специалистом, несущим в дальнейшем

ответственность за работу котла. Перед подключением котла в систему отопления необходимо

удалить возможный мусор промывкой трубопроводов. Это предотвращает опасность перегрева

котла, возникновения постороннего шума, поломки насоса и запорно-регулирующей арматуры.

Запрещаются сварные соединения патрубков котла с трубами системы отопления!

На рис.6 изображена принципиальная схема подключения котла ЕСО СКS в открытую систему

отопления. Для работы открытой системы отопления необходимо установить открытый

расширительный бак выше уровня самого высокого радиатора. Если расширительный бак

устанавливается в комнате без отопления, то его необходимо изолировать. Все соединения

от котла к открытому расширительному баку и от бака к котлу должны быть покрыты слоем

теплоизоляции толщиной минимум 40 мм (стекловата или аналогичный изоляционный материал).

Размеры открытого расширительного бака определяются по объему воды внутри системы

отопления, а именно около 7% от общего объема воды во всей системе.

5. Подключение котла в открытую систему отопления

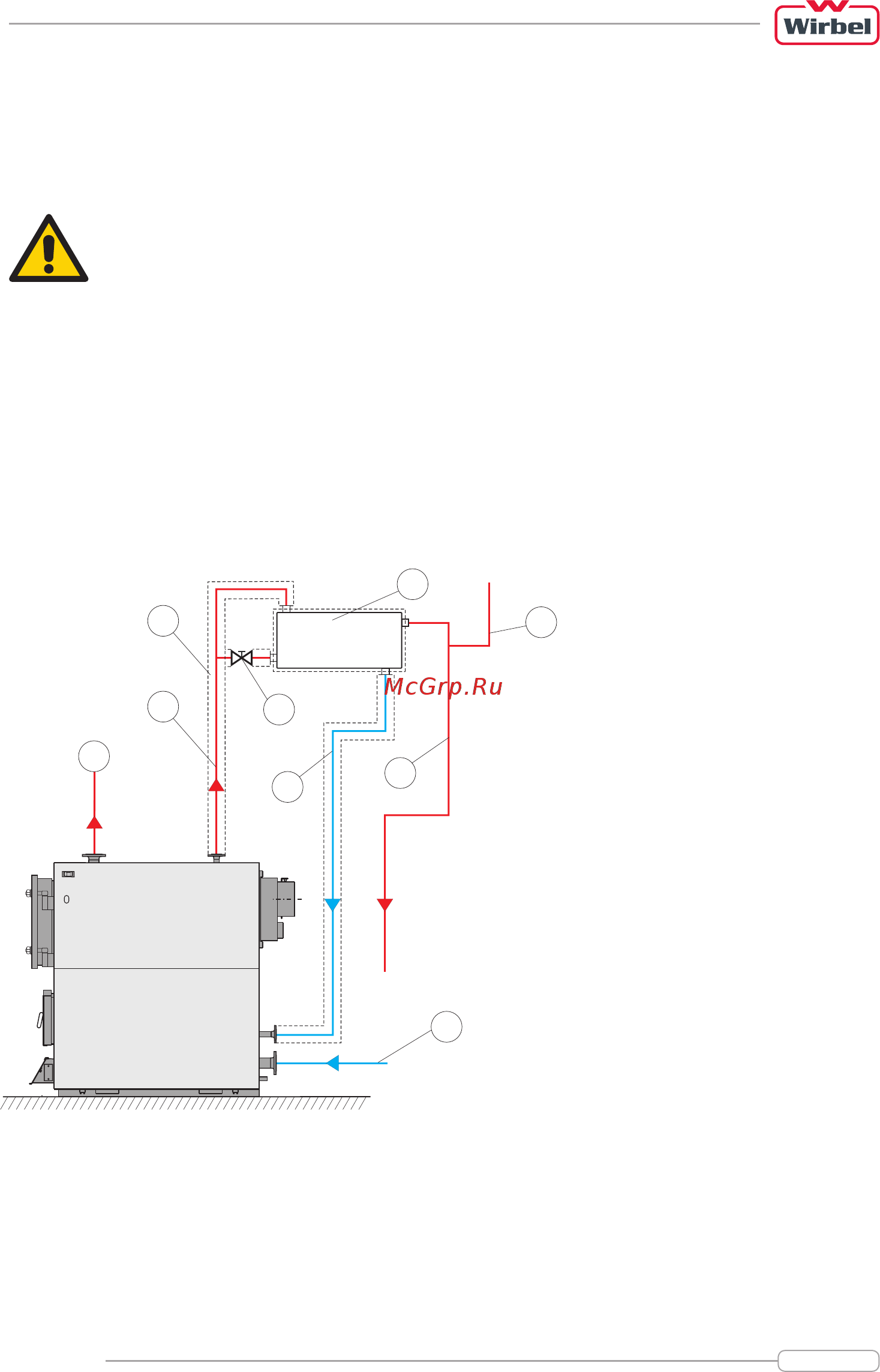

Рис.6. Основная схема соединения котла ECO CKS с открытым расширительным баком

КОТЕЛ

ECO CKS

В котельную

A Предохранительный выход

B Предохранительный возврат

C Сливная линия

должна выводить в котельную

E Дроссельный вентиль

F Открытый расширительный бак OPC

G Выход воды из котла

H Возврат воды в котёл

I Теплоизоляция
