Стальные пеллетные котлы TOBY 20-50 кВт
12
5.2. Подключение котла в открытой системе отопления
Схема гидравлических подключений в открытой системе отопления изображена на рис.7

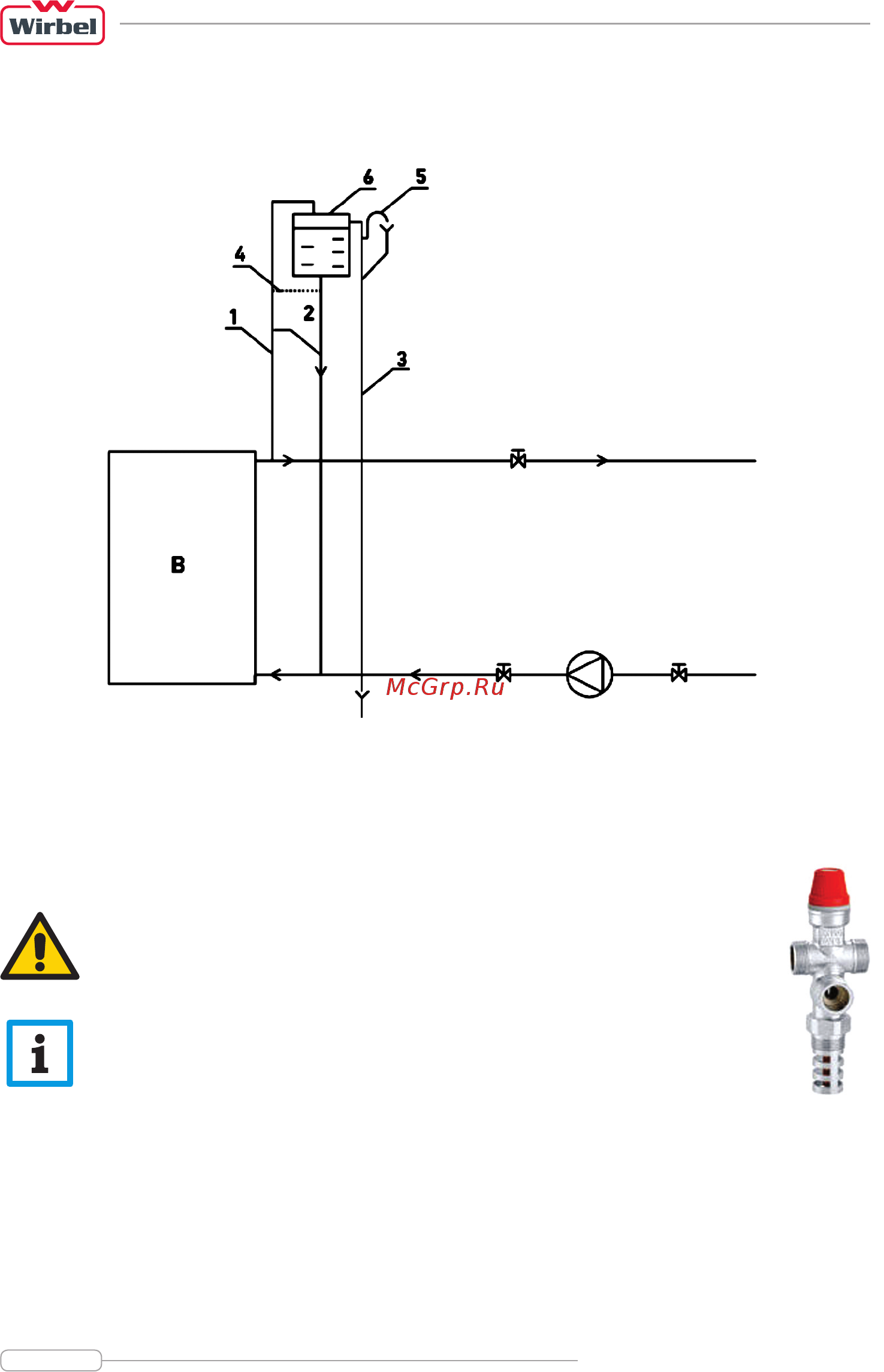

Рис.7. Принципиальная гидравлическая схема подключения котла в открытой системе отопления
Для такой системы отопления необходимо установить открытый расширительный бак выше
уровня самого высокого радиатора. Если расширительный бак устанавливается в помещении без
отопления, то его необходимо теплоизолировать. Циркуляционный насос можно устанавливать
как на прямой, так и обратной линиях котла.
котел
циркуляционный
насос
шаровый
кран
шаровый
кран
шаровый
кран
1 Труба от прямого потока
2 Труба от обратного потока
3 Слив в канализацию
4 Рециркуляция
5 Отделитель воздуха
6 Открытый расширительный бак
5.3. Термоклапан защиты от перегрева
Для защиты котлов от перегрева необходимо установить термоклапан типа
Cale 544501 или аналогичный. Случаи нарушения работоспособности
котла по причине отсутствия или неправильной установки термоклапана не
считаются гарантийными.
Порядок монтажа и правильность подключения описаны в инструкции к
термоклапану.
