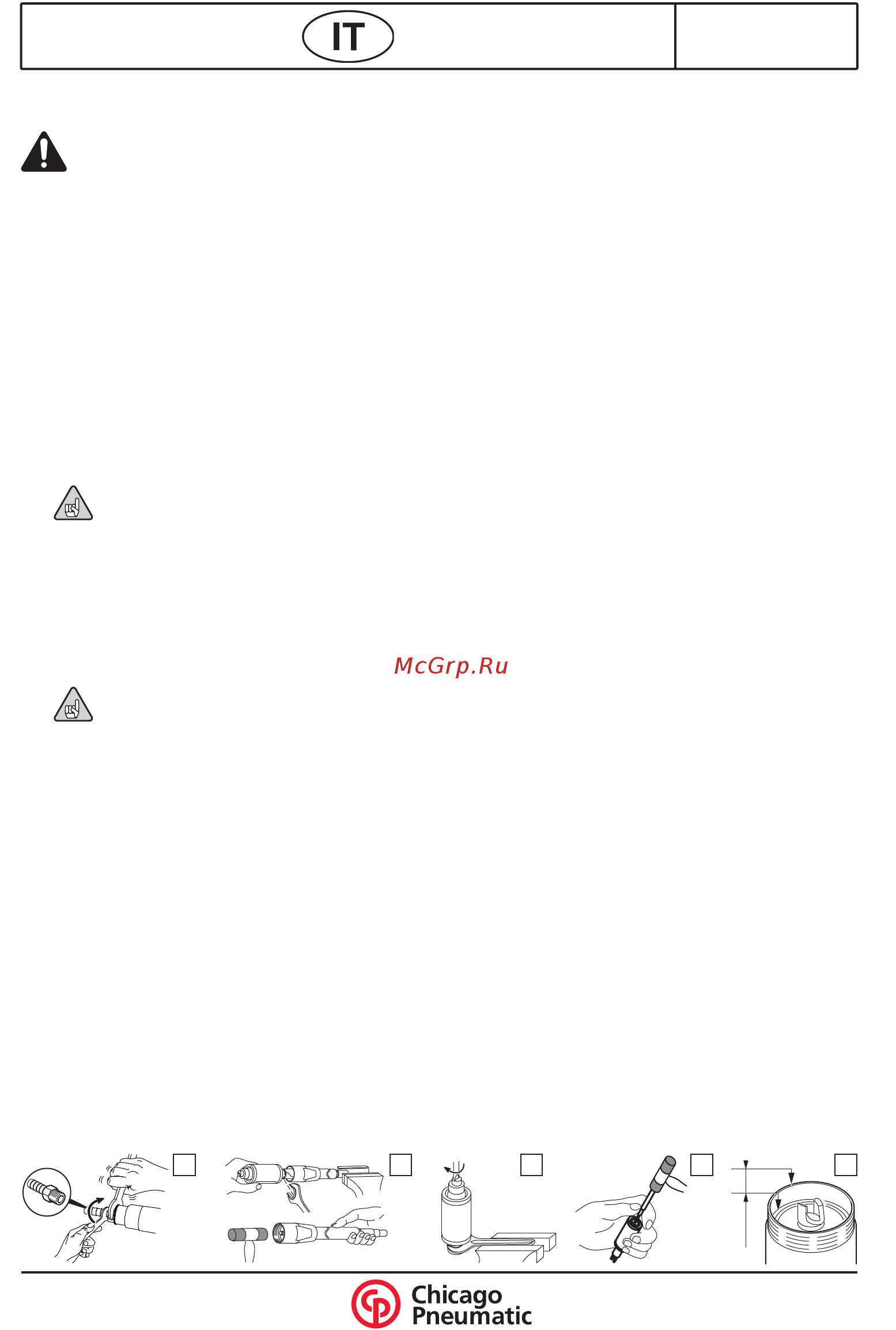

ISTRUZIONI PER LO SMONTAGGIO ED
IL RIMONTAGGIO
Scollegare la macchina dalle rete
d’aria compessa.
Ritirare gli accessori.
CP3119-12EL, CP3119-12EXL
● Svitare la protezione anteriore (45), la
protezione intermedia (43).
● Smontaggio dell'albero portapinza completo
(vedere disegno 2).
● Svitare il tappo (52) prima di estrarre l'albero,
attenzione agli aghi.
Smontaggio della turbina
● Estrarre la turbina dalla protezione (15),
estrarre l'anello di blocco (28 o 31).
● Svitare il regolatore di velocità (17) o la vite
(16).
Filettatura sinistrorsa (vedere
disegno 3).
● Smontare la turbina (vedere disegno 4)
● STRINGERE LEGGERMENTE IL ROTORE
IN UNA MORSA ATTREZZATA DI MORSO
DI PIOMBO, poi svitare la forcella di
accoppiamento (41) o il portapinza (37).
Rimontaggio della turbina
● Procedere in modo inverso allo smontaggio.
Attenzione al senso di montaggio
delle palette.
● Depositare una goccia di colla "LOCTITE
243" sulla filettatura del regolatore (17) o
sulla vite (16) prima di stringere il regolatore
alla coppia di 2 N.m.
● Accertarsi che la turbina è ben posizionata
(vedere disegno 5).
CP3119-12EL, CP3119-12EXL
Rimontaggio dell'albero portapinza completo:
● Procedere in modo inverso allo smontaggio.
● Spalmare di grasso il raccordo portapinza
(49) prima di sistemare gli aghi.
GARANZIA LIMITATA
1. Questo prodotto Chicago Pneumatic è
garantito da difetti di lavorazione o dei
materiali per un periodo massimo di 12
mesi a partire dalla data di acquisto presso
Chicago Pneumatic o i suoi rappresentanti,
purché il suo impiego sia stato limitato a un
unico turno per tutto quel periodo. Se il ritmo
di impiego supera il funzionamento durante
un unico turno, la durata della garanzia deve
essere ridotta in modo proporzionale.
2. Se durante il periodo della garanzia il
prodotto presenta difetti di lavorazione o
dei materiali, esso deve essere restituito a
Chicago Pneumatic o ai suoi rappresentanti,
unitamente a una breve descrizione del
presunto difetto. Chicago Pneumatic
deciderà, a sua discrezione, se dare
disposizioni per la riparazione o sostituzione
a titolo gratuito dei componenti che ritiene
essere difettosi, quale risultato di difetti di
lavorazione o dei materiali.
3. Questa garanzia non è valida per quei
prodotti che sono stati usati in modo
improprio o impropriamente modificati,
o che sono stati riparati usando ricambi
non originali Chicago Pneumatic e non da
Chicago Pneumatic o dai suoi rappresentanti
autorizzati.
4. Qualora Chicago Pneumatic dovesse andare
incontro a spese per riparare un guasto
causato da cattivo uso, uso improprio, danni
accidentali o modifica non autorizzata, essa
richiederà il rimborso totale di tale spesa.
5. Chicago Pneumatic non accetta nessuna
richiesta di risarcimento per spese di
manodopera o di altro tipo causate da
prodotti difettosi.
6. Si escludono espressamente danni diretti,
incidentali o indiretti di qualsiasi tipo dovuti a
qualsiasi difetto.
7. Questa garanzia viene data al posto
di ogni altra garanzia o condizione,
espressa o implicita, riguardante la qualità,
commerciabilità o idoneità per qualsiasi
scopo particolare.
8. Nessuno, rappresentanti, dipendenti
o impiegati di Chicago Pneumatic, è
autorizzato ad ampliare o modificare, in
qualsiasi modo, i termini di questa garanzia
limitata
4 521
10mm
3
2050541043
Issue
no: 04
Series: C
13 / 29
11/2017
