Wirbel GS-04 [21/28] Инструкции по монтажу

Котлы на твердом топливе серии GS

Размещение котла в котельной

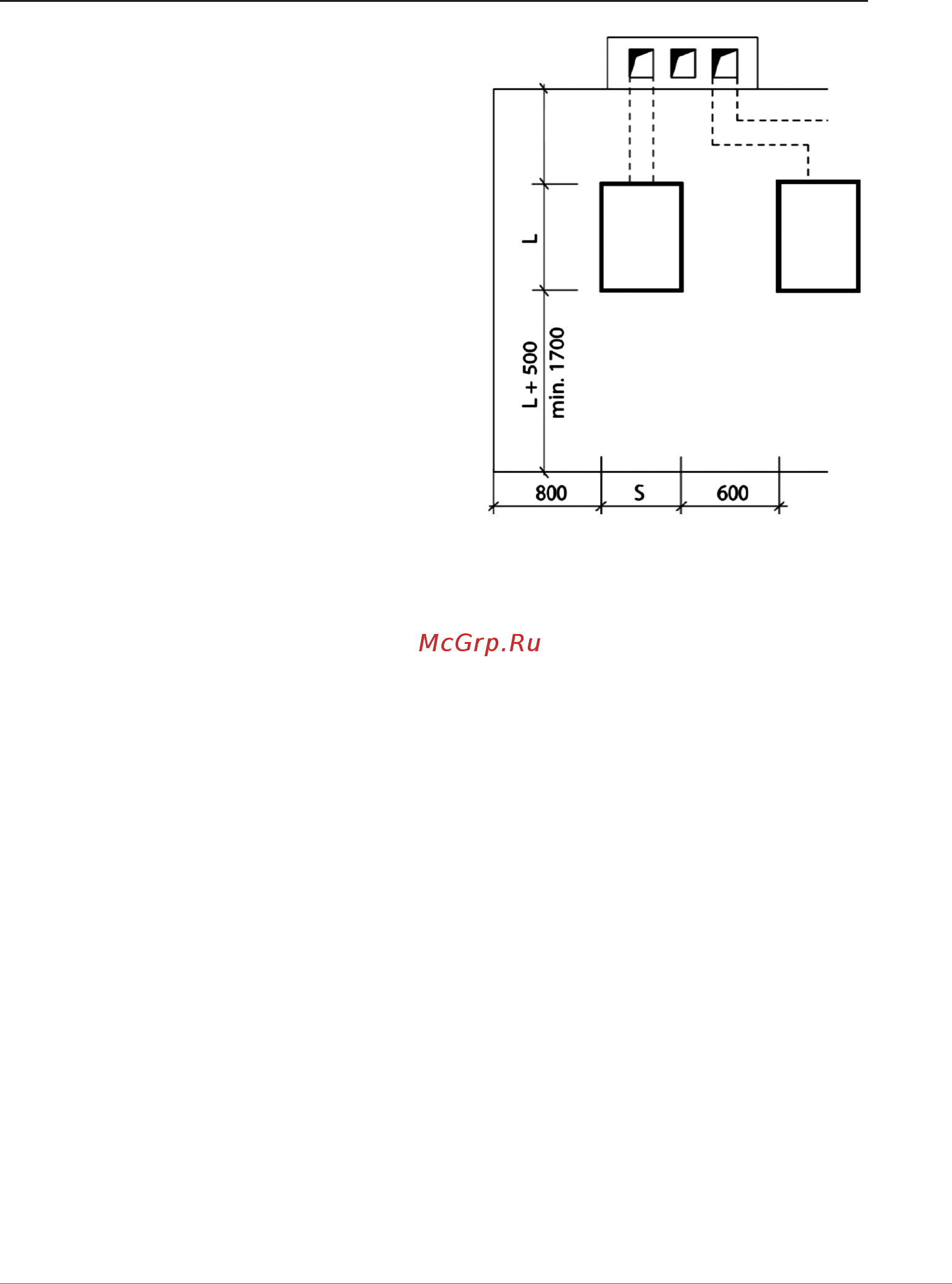

На схеме показаны минимальные расстояния,

которые необходимо соблюдать для

обеспечения безопасной эксплуатации и

возможности обслуживания котла. Расстояние

между передней частью котла и стеной должно

равнятьсякакминимумдлинекотлаL+500мм.

Минимальное расстояние между боковой

стороной котла и задней стеной должно

равняться 800 мм, расстояние от задней

стены определяется способом, которым котел

подсоединяется к дымоходу.

• Запрещаетсякасатьсясоединенийгорячей

воды или выпуска дымовых газов, когда

работает котел.

Инструкции по монтажу

Порядок монтажа

• Установитькотелнатвердоенегорючееоснование.

• Установитьпредохранительныйтермоклапан.Обратитьвниманиенастрелку,

указывающую направление потока.

• Послеподсоединениякотлаксистемеотопленияустановитьзапорнуюарматуруна

патрубки наполнения и слива воды.

• Установитьдымовуюзаслонку(стр.9).

• Соединитьдымовуюзаслонкуистоякдымохода.Диаметрдымовойтрубыравен150мм.

• Установитьтермомеханическийрегулятортягивпредназначенноедляэтогоместона

верхней части котла.

• Мырекомендуемустановитьзапорнуюарматурунавходивыходгорячейводы,безэтого

будет необходимо сливать всю систему отопления, прежде чем будет возможна очистка

фильтра.

• Запорныйвентильнеможетустанавливатьсямеждукотломирасширительнымбаком.
