При чистке необходимо обеспечить достаточную вентиляцию котельного помещения, так как

взвесь золы и пепла в воздухе затрудняет дыхание человека.

Производите более тщательную очистку котла минимум один раз в неделю. Благодаря

конструкции котла, поверхности камеры сгорания можно легко чистить инструментом, входящим

в комплект поставки. Очистка камеры сгорания должна производиться через верхнюю, нижнюю

дверцы и отверстия для чистки. Каждый миллиметр сажи на поверхностях камеры сгорания котла

приводит к уменьшению теплопроводности на 5%. По окончании процедуры чистки котла

необходимо убедится в правильности положения крышки отверстия для очистки, чтобы

исключить нарушения в работе котла.

Очистку регистра и дымоходных каналов осуществляют через верхнюю дверь. Для этого удалите

верхнюю подвижную заслонку (1), расположенную между средним регистром и верхней частью

двери (рис. 11). На задней стенке котла есть отверстие для очистки дымохода (рис. 1), чтобы его

освободить снимите крышку и две гайки М8. До запуска котла необходимо снова установить

подвижную заслонку (1) на свое место, закройте решетку на нижней двери и проверьте

открытие/закрытие дверцы подачи воздуха на нижней двери котла.

11.3 ОБСЛУЖИВАНИЕ КОТЛА ПРИ РАБОТЕ НА ПЕЛЛЕТАХ

Пространство под решеткой, камеру сгорания и дымоходные каналы необходимо чистить по мере

необходимости. Очистка регистра и дымоходного канала осуществляется через верхнюю дверь

(рис. 11) для чего необходимо удалить верхнюю подвижную заслонку (1), расположенную между

средним регистром и верхней частью двери (рис. 11), и вынуть турбулизаторы из дымовых труб

(рис. 17). До запуска котла нужно турбулизаторы и заслонку (1) вернуть на свои места. На задней

стенке котла есть отверстие для очистки дымохода (рис. 1), чтобы его освободить снимите

крышку и две гайки М8.

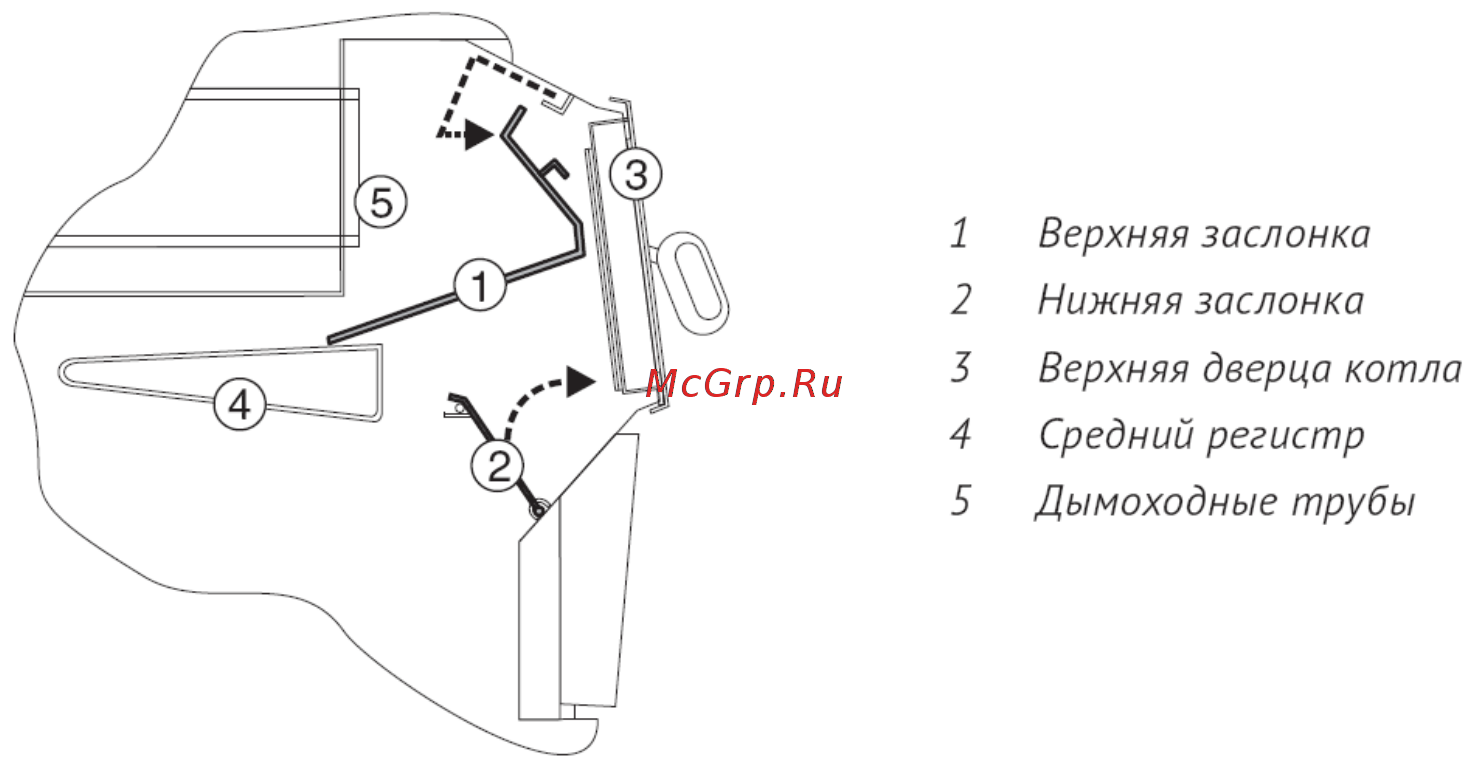

Рисунок 11. Снятие подвижных заслонок из камеры сгорания

11.4 ОБСЛУЖИВАНИЕ КОТЛА ПРИ РАБОТЕ НА ЖИДКОМ ТОПЛИВЕ ИЛИ ГАЗЕ

Минимум один раз в год необходимо котел полностью почистить и провести контроль работы

горелки сервисной службой. Очистка регистра дымоходного канала производится через верхнюю

дверь (рис. 11), для чего необходимо удалить верхнюю подвижную заслонку (1), расположенную

между средним регистром и верхней частью двери (рис. 11), и вынуть турбулизаторы из дымовых

труб . Перед запуском, турбулизаторы и заслонку (1) вернуть на место.

12. ВАЖНЫЕ РЕКОМЕНДАЦИИ ПО ЭКСПЛУАТАЦИИ КОТЛА

• Влажность топлива не должна превышать 15%÷20%.

• Газ в камере сгорания может привести к образованию смол и конденсата (кислот). Таким

образом, смесительный клапан должен быть установлен и должен быть отрегулирован так, что

минимальная темпе

ат

ур

а воды, возв

ащающейся в котел 65°С. Это п

одлевает с

ок сл

жбы
