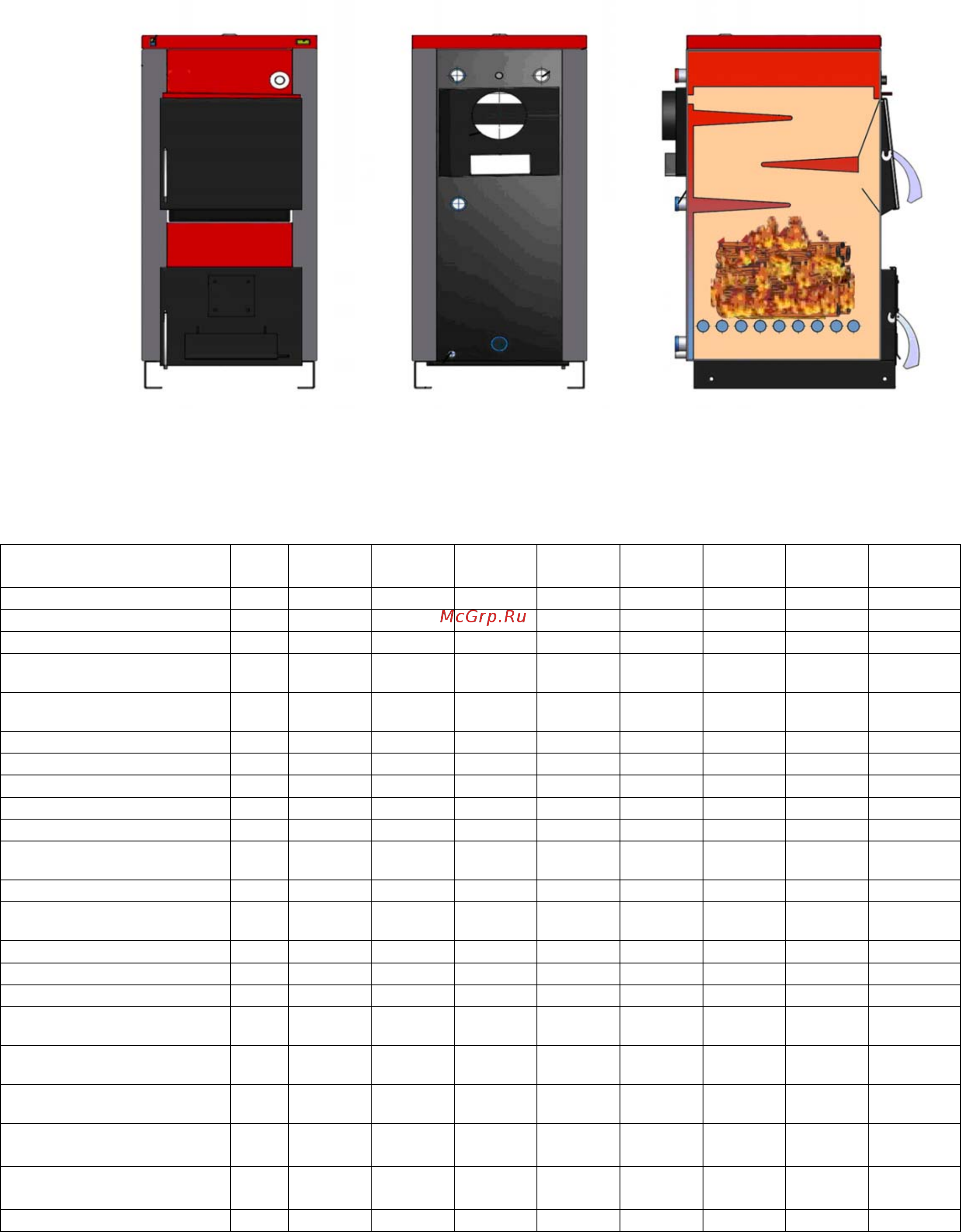

Рисунок 1. Вид котла WIRBEL™ ЕСО TК 25÷110 кВт

2.1 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СОГЛАСНО EN 303/5

Тип котла

ЕСО TК

ЕСО TK

110

Номинальная мощность кВт

25 30 35 40 50 70 90 110

Объём воды в котле л

75 90 105 120 140 175 195 210

Масса корпуса котла кг

281 295 305 320 362 385 402 445

Масса теплоизоляционного

кожуха

кг

26 29 31 33 35 40 42 44

Масса котла с

теплоизоляцией

кг

307 324 336 353 397 425 444 489

Диаметр дымохода мм

160 180 180 180 180 200 200 230

Давление в дымоходе Па

18 19 20 21 23 27 29 31

Линия подающая/обратная G

1 1/4“ 1 1/4“ 1 1/4“ 1 1/4“ 1 1/4“ 2“ 2“ 2“

Наполнение/слив G

1/2" 1/2" 1/2" 1/2" 1/2" 1/2" 1/2" M1/2"

Защита от перегрева G

3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4" 3/4"

Максимальная рабочая

температура на выходе

°C

90 90 90 90 90 90 90 90

Температура дымовых газов °C

190 190 190 220 220 230 240 240

Максимальное рабочее

давление

бар

2,5 2,5 2,5 2,5 2,5 2,5 2,5 2,5

Глубина котла C мм

720 720 720 720 800 915 940 1270

Высота котла B мм

1260 1260 1260 1260 1260 1350 1350 1400

Ширина котла A мм

530 590 620 670 670 685 690 760

Высота подключения

подающей линии

мм

1170 1170 1170 1170 1170 1210 1210 1250

Высота подключения

обратной линии

мм

170 170 170 170 170 530 530 530

Высота подключения

дымохода

мм

1010 1005 1005 1005 1005 1005 1005 1010

Размеры отверстия верхней

дверки

мм

320/290 370/290 410/290 460/290 460/290 470/230 470/230

540/

230

Размеры отверстия нижней

дверки

мм

320/330 370/330 410/330 460/330 460/330 470/330 470/330

555/

325

Максимальная длина полена мм

500 500 500 500 600 650 650 700

Таблица 1. Характеристики комбинированных твердотопливных котлов
